3.04.0256 - N JACK FOR RG223 CABLE - Конектор N(гніздо) для коаксіального кабелю RG223

Name: 3.04.0256 - N JACK FOR RG223 CABLE - Конектор N(гніздо) для коаксіального кабелю RG223
Brand: Leno RF (КНР)
SKU: 000049239
Price: 264.02 UAH
Availability: OutOfStock

Все про товар

Опис

Специфікація

Характеристики

Відгуки 0

Питання0

3.04.0256 - N JACK FOR RG223 CABLE - Конектор N(гніздо) для коаксіального кабелю RG223

Попереднє замовлення

Виробник: Leno RF (КНР)
Модель: 3.04.0256 - N JACK FOR RG223 CABLE
Артикул: 49239

264.02 ₴

Вага, кг:0.001-0.009

Гарантія:12 міс

Кабельна група:RG-223

Контакти:покриття золото

Корпус:латунь

Доставка

Новою Поштою у відділення та поштомати

за тарифами перевізника

Укрпоштою у відділення по Україні

за тарифами перевізника

Оплата

Visa

MasterCard

ApplePay

оплата за рахунком

готівкою

Гарантії та поверення

Служба підтримки клієнтів
24/7 без вихідних

Гарантія

Гарантія на товар 12 місяців

3.04.0256 - N JACK FOR RG223 CABLE - Конектор N(гніздо) для коаксіального кабелю RG223

264.02 ₴

Опис

Сумісні типи кабелів для конектора N (жінка) включають RG-223, RG-142 та RG-400. Конектор має центральний провідник, виготовлений з фосфорної бронзи з золотим покриттям, що забезпечує надійність та високу проводимість. Діелектрик виготовлений з фторопласту (PTFE), який має білий колір, а тіло конектора зроблене з латуні з нікелевим покриттям, що додає стійкість до корозії. Опресовочна гільза виготовлена з м'якої міді з нікелевим покриттям для кращого з'єднання.

Електричні характеристики конектора дозволяють йому працювати в широкому діапазоні частот до 3 ГГц. Він забезпечує низькі втрати при вставці і гарні показники КСВН на частотах 900 МГц, 1800 МГц та 3000 МГц, що робить його ідеальним для використання з кабелями RG223. Напруга діелектрика витримує до 1000 В, що додає додаткову надійність при високих навантаженнях.

Для монтажу конектора використовуються методи опресовки або пайки, що забезпечує зручність і надійність з'єднання. Центральна жила опресовується або паяється через спеціальний отвір, а зовнішній провідник опресовується відповідно до розмірів. Конектор упакований в індивідуальний пластиковий пакет і складається з трьох частин, що включають тіло конектора, центральний пін і опресовочну гільзу. Для зручності монтажу на тілі конектора є шестигранна фрезеровка, що дозволяє зафіксувати його за допомогою ключа.

Накатка суцільної однорідної поверхні довжиною 7.7 мм на хвостовику тіла конектора.

Монтаж конектора - опресовка або пайка центральної жили, опресовка зовнішнього провідника. Центральна жила опресовується шестигранником 2.5 мм або паяється через спеціальний отвір, зовнішній провідник опресовується шестигранником 5.41 мм. Пайка центрального піна забезпечує кращий КСХ порівняно з опресовкою.

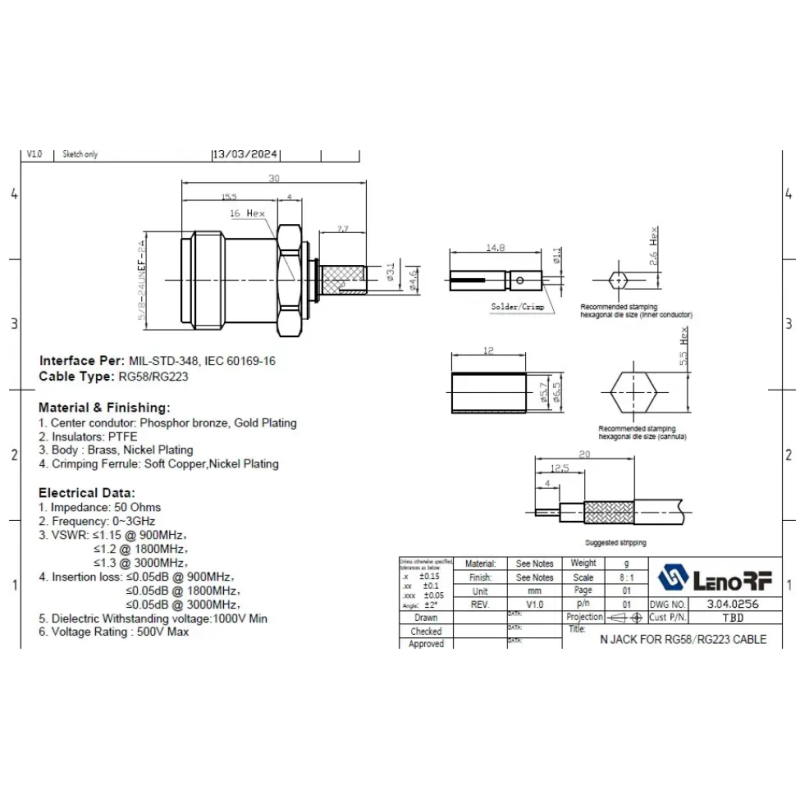

Розміри для зачистки кабелю вказані в специфікації на фото.

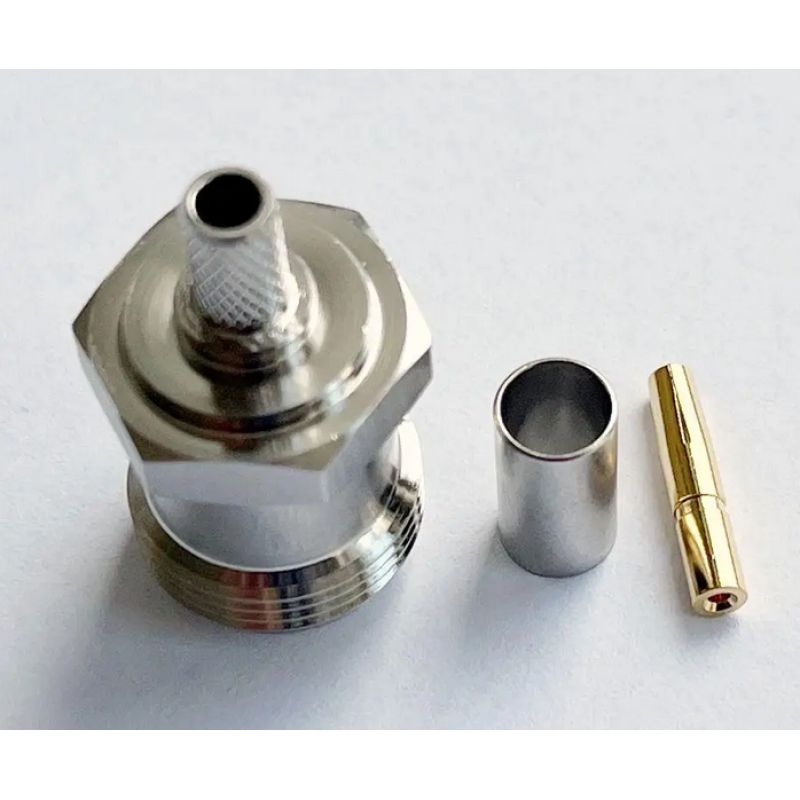

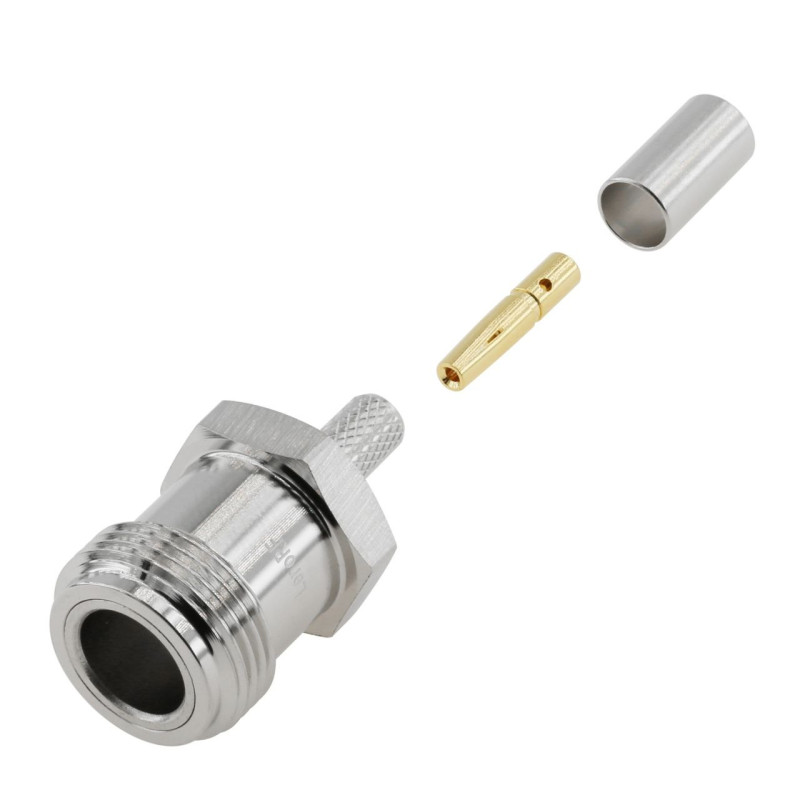

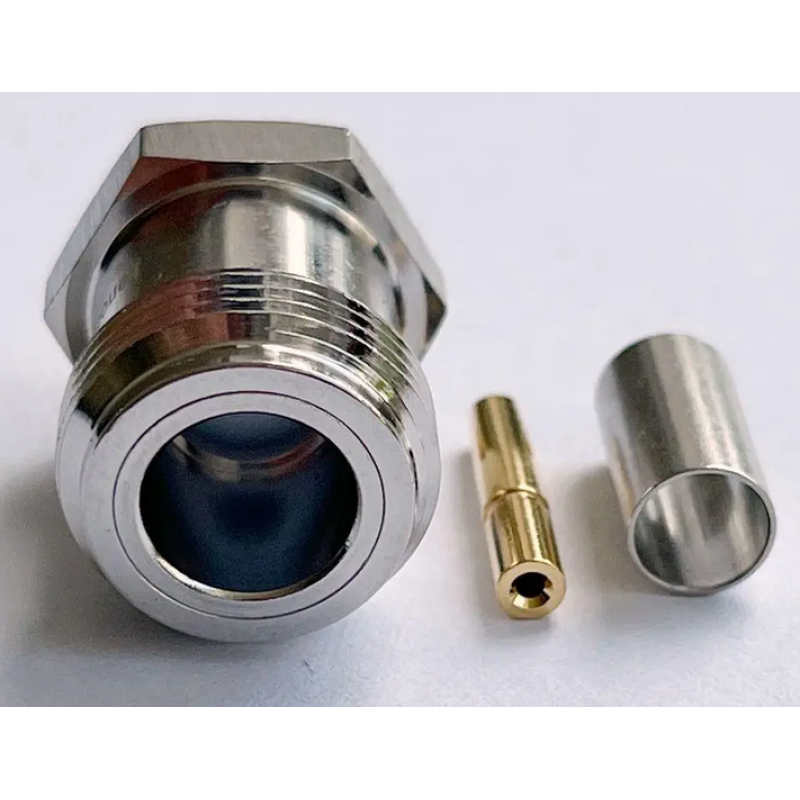

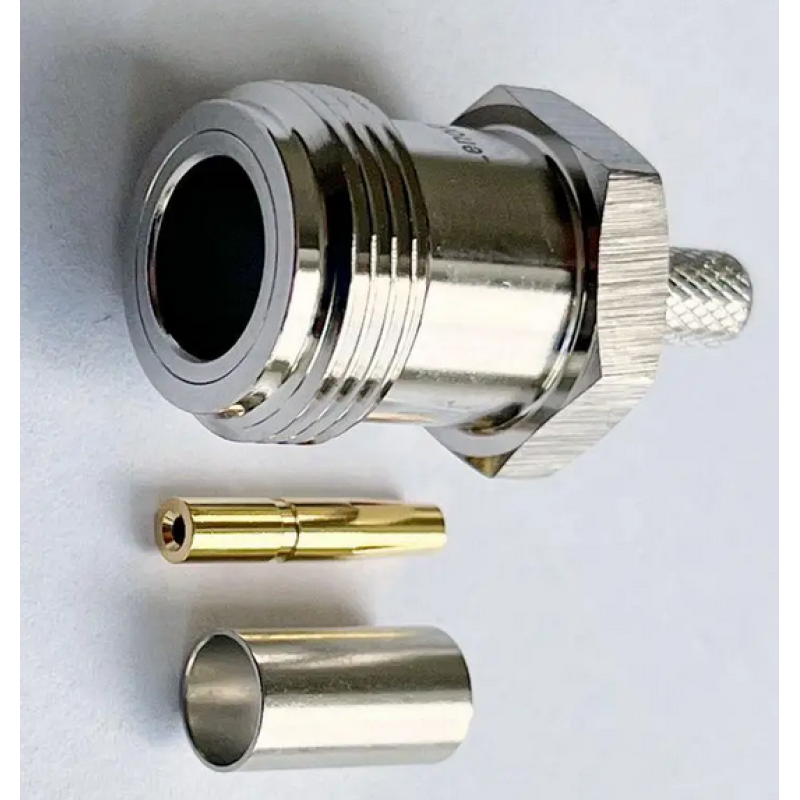

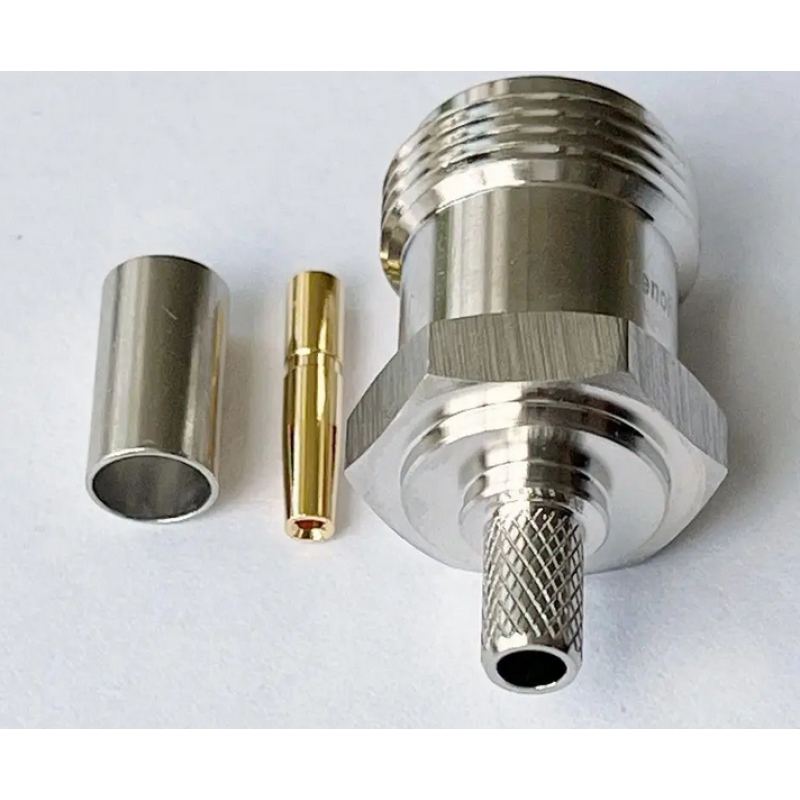

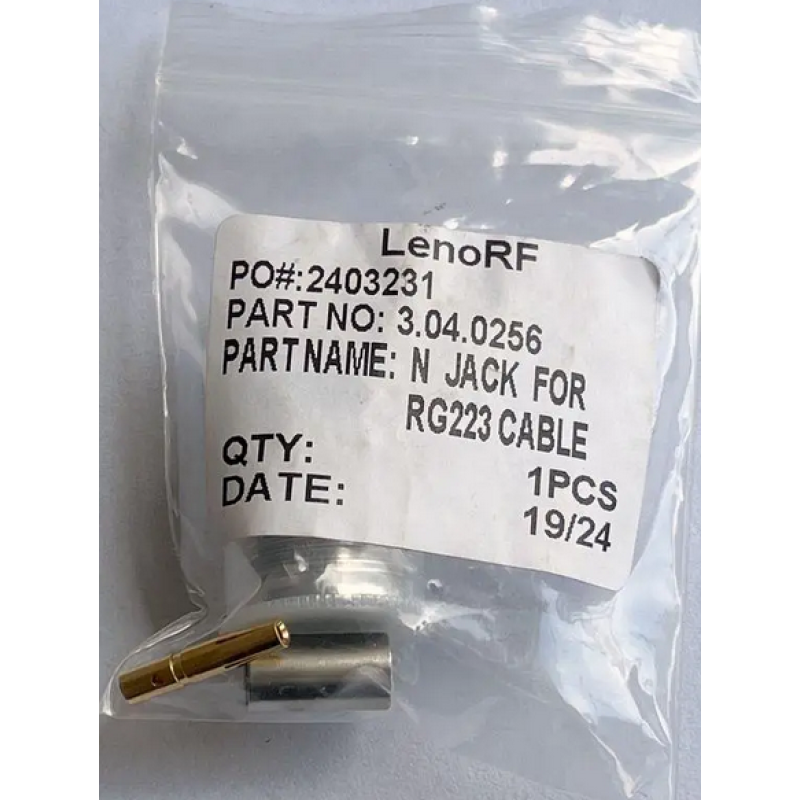

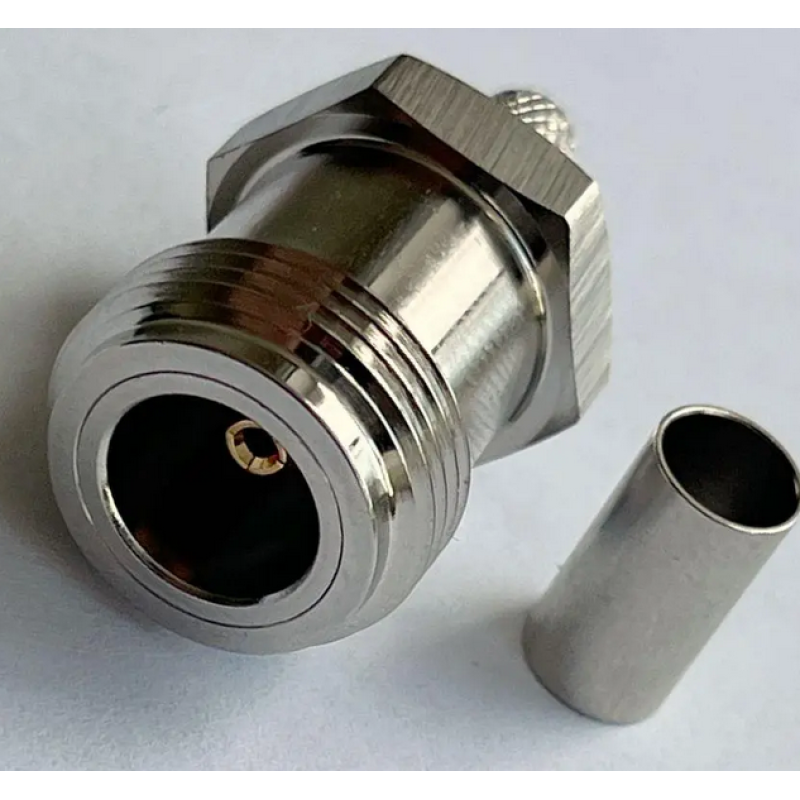

Конектор упакований в індивідуальний пластиковий пакет, складається з 3 частин: тіла конектора, центрального піна та опресовочної гільзи.

Для зручності затягування різьбового з'єднання типу N на тілі конектора є шестигранна фрезеровка. За допомогою рожкового ключа на 16 можна зафіксувати конектор та затягнути гайку на протилежному конекторі. Рекомендований момент затягування для латунних конекторів N типу – 5 Нм.

Специфікація

Сумісні типи кабелів: RG-223, RG-142, RG-400.

Матеріал та покриття конектора N (мама) для кабелю RG223:

Центральний провідник: фосфорна бронза з золотовмістним покриттям.
Діелектрик: PTFE (фторопласт), білий колір.
Тіло конектора: латунь з нікелевим покриттям.
Опресовочна гільза: м'яка мідь з нікелевим покриттям.

Електричні характеристики конектора N (мама) для RG223:

Хвильовий опір: 50 Ом.
Частотний діапазон: рекомендовано до 3 ГГц, що відповідає типовому використанню кабелю RG223. Для вищих частот експлуатація дозволена, але значення RL/IL можна уточнити у виробника за окремим запитом.

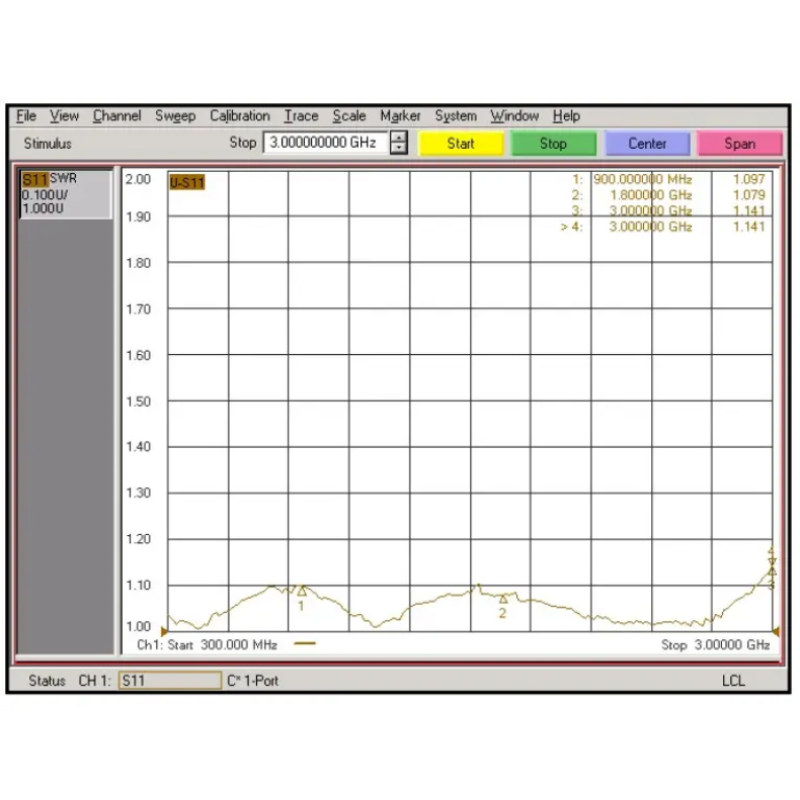

КСВН: ≤1.15 (RL - 23,13 дБ) при 900 МГц, ≤1.2 (RL - 20,83 дБ) при 1800 МГц, ≤1.3 (RL - 17,692 дБ) при 3000 МГц. Реальні значення виміряні на Agilent E8358A Network Analyzer.
Втрати при вставці (IL): ≤0.05 дБ при 900 МГц, ≤0.05 дБ при 1800 МГц, ≤0.05 дБ при 3000 МГц.
Напруга діелектрика: мінімум 1000 В.

Характеристики

Вага, кг

0.001-0.009

Гарантія

12 міс

Кабельна група

RG-223

Контакти

покриття золото

Корпус

латунь

Напруга, В

500

Норма відпустки товару

від 1

Одиниця виміру

шт

Покриття

нікель

Тип

Тип роз'єму

Хвильовий опір, Ом

Частотний діапазон f (макс.), ГГц

до 3 ГГц
