Як зібрати надійний ремкомплект для дрона і що взяти на бойовий виїзд

Одна справа — збирати дрон на зручному столі з хорошим світлом, і зовсім інша — відновлювати відірваний роз'єм десь на капоті машини. В польових умовах проти вас працює саме середовище: плати відводять тепло, проводи дубіють, а живити паяльник доводиться від польотної батареї. Щоб такий ремонт не закінчувався згорілим контролером або відірваним через вібрацію контактом, потрібна правильна комплектація. В цій статті ми розберемо, як зібрати толковий польовий набір, з яким можна швидко перепаяти проводи і повернути борт до ладу просто на місці.

Як і чим правильно паяти електроніку дрона в польових умовах

В полі немає розеток, тому багато пілотів купують перший-ліпший USB-паяльник або намагаються заживити домашній інструмент безпосередньо від польотного акумулятора. І тут починаються проблеми. Дешеві інструменти згоряють від високої напруги 6S-батареї, а під час роботи просто неба їхньої потужності просто не вистачає.

Річ у тім, що вітер працює як активне охолодження, постійно здуваючи тепло з жала і самої плати. Малопотужний паяльник без розумної системи термостабілізації не встигає компенсувати ці тепловтрати. На додачу плати регуляторів обертів мають величезні мідні полігони, які працюють як радіатори. Якщо потужності не вистачає для подолання обдування та теплоємності плати, жало холоне, і ви отримуєте крихке «холодне паяння», яке відвалиться під час першого ж різкого маневру безпілотника.

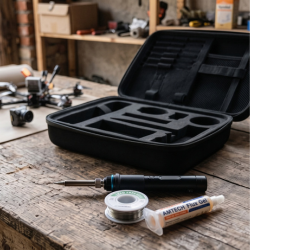

Мінімальний набір для ремонту електроніки FPV на виїзді:

• Паяльник (TS100, Pinecil або SQ-001) працює від постійного струму і рятує на виїздах. Головне правило тут — суворо стежити за робочою напругою. Якщо в старого TS100 заявлена межа у 24 вольти, то повністю заряджена батарея 6S на 25,2 вольта просто спалить його в разі прямого підключення.
• Змінні жала під конкретні завдання вирішують проблему прогрівання масивних полігонів. Широке жало-топірець (тип K або KU) віддасть максимум тепла на контакти регулятора обертів, а тонке жало (тип I або B2) врятує під час ювелірного паяння крихітних контактних майданчиків польотного контролера або приймача.
• Якісний флюс-гель є обов'язковим для зняття оксидів на вітрі. Чудово працюють популярні густі суміші на кшталт Mechanic, Relife або оригінальний Amtech. Вони не вимагають обов'язкового відмивання спиртом і відмінно тримаються на контакті до моменту торкання паяльником.
• Трубчастий припій з флюсом всередині (наприклад, сплав Sn63/Pb37 від Cynel або Mechanic) замінює звичайний шматок олова. Він плавиться вже за 183 градусів, що дає змогу паяти миттєво і не перегрівати сусідні дрібні компоненти на платі дрона.

Поєднання потужного розумного паяльника, правильного жала та активного флюсу вирішує головну проблему вулиці — брак тепловіддачі. Ви не грієте текстоліт по пів хвилини, ризикуючи відшарувати доріжки, а робите паяння в один дотик. Таке з'єднання виходить монолітним і легко витримує будь-які польотні перевантаження.

Який інструмент потрібен для ремонту електроніки квадрокоптера

Механічна обробка провідників перед монтажем вимагає ювелірної точності, але в польових умовах проводи часто зачищають лезом складаного ножа. Це фатальна помилка. Сигнальні проводи у квадрокоптерах дуже тонкі, і ніж майже завжди надрізає частину мідних жил. На столі контакт здаватиметься надійним, але в повітрі ослаблений провід переламається від вібрації.

Друга часта помилка — увімкнення живлення одразу після ремонту. Крихітна, непомітна оку крапля припою між контактами гарантовано спалить плату під час підключення батареї. Ремонт наосліп обходиться надто дорого.

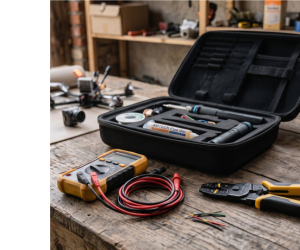

Список ручного інструменту для роботи з проводами та діагностики FPV-дрона:

• Компактний цифровий мультиметр (Zoyi, Zotek або аналоги) є головною страховкою від згорілої електроніки. Буквально три секунди на продзвонювання кіл перед підключенням батареї врятують ваші гроші, час і сам борт.
• Стрипер з каліброваними отворами (AWG) акуратно прорізає тільки саму силіконову оболонку. Він залишає навіть найтонші жили цілими й готовими до лудіння, на відміну від леза ножа.
• Мікробокорізи з плоским зрізом потрібні для максимально безпечного обрізання. Звичайні кусачки залишають гострий кінчик проводу, що стирчить і може легко проткнути сусідню ізоляцію або створити замикання на карбонову раму.
• Антистатичний пінцет (ESD-safe) допомагає утримувати дрібні проводи змерзлими руками. Пальцями це зробити нереально, а звичайний металевий пінцет легко може вбити чутливу мікросхему статичним розрядом.

Цей набір працює як єдина система безпеки. Стрипер і бокорізи гарантують, що механічна частина зроблена бездоганно і провід не відвалиться в повітрі. А мультиметр із пінцетом страхують електронну частину, не даючи спалити дорогий контролер через випадкову стружку або коротке замикання під час запуску.

Які проводи та роз'єми необхідні для ремонту FPV-дрона

Ще одна неочевидна проблема польового ремонту — спроба заощадити на розхідниках і використати дешеві проводи в ПВХ-ізоляції. Під час паяння така оболонка миттєво плавиться й оголює контакти, а на морозі дубіє і лопається.

Інша крайність — возити із собою інструмент для обтискання (крімпер) і пакетик із мікроскопічними металевими пінами. Намагатися якісно обтиснути сигнальний провід змерзлими руками на вітрі практично неможливо. Набагато надійніше відрізати пошкоджений шматок шлейфа і припаяти замість нього заводську заготовку.

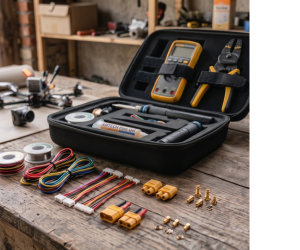

Які роз'єми та кабелі потрібно завжди мати під рукою для ремонту БПЛА:

• Проводи в силіконовій ізоляції різних перерізів потрібні для надійної заміни ділянок кола. На відміну від дешевого пластику, термостійкий силікон не плавиться в разі випадкового торкання паяльником і залишається м'яким навіть на сильному морозі.
• Готові пігтейли JST-SH та JST-GH позбавляють необхідності обтискати мікроскопічні контакти вручну. Це заводські шлейфи з вже встановленими колодками, які достатньо просто припаяти до обірваних кінців старого проводу.
• Оригінальні силові роз'єми (XT60 або XT90 від AMASS) з високотемпературного нейлону знадобляться для відновлення живлення. Дешеві підробки течуть і деформуються просто в той момент, коли ви припаюєте до них товстий силовий кабель.
• Запасні антенні конектори (U.FL, MMCX або SMA) рятують у разі поломки відеосистеми. Антени часто вириває з коренем під час жорстких посадок, і без нового роз'єму дрон просто залишиться сліпим.

Головне правило польового ремонту — мінімізувати дрібну моторику. Заміна пошкодженого вузла на готовий заводський шлейф або якісний роз'єм із товстими силіконовими проводами займає п'ять хвилин. Якщо ж намагатися збирати конектори з нуля з поганих матеріалів, ремонт затягнеться на години.

Як вибрати матеріали для ізоляції та захисту кабелів квадрокоптера

Навіть бездоганне паяння швидко вийде з ладу, якщо проводи не зафіксовані на рамі або відкриті для бруду. Тут ми підходимо до головної помилки під час збирання ремкомплекту — звички кидати в рюкзак рулон звичайної ПВХ-ізострічки.

Стандартна ізострічка в електроніці квадрокоптерів працює жахливо. Відеопередавачі (VTX) та регулятори обертів у польоті розжарюються так, що дешевий клей плавиться й тече. У результаті стрічка сповзає від вібрації, оголюючи контакти та залишаючи липку жижу на текстоліті. Крім того, карбон чудово проводить струм, а краї рами працюють як пилка. Від вібрації під час польоту тонка ПВХ-плівка перетирається за кілька жорстких вильотів, що призводить до короткого замикання просто в повітрі. Саме тому інженери та досвідчені пілоти використовують спеціалізовані матеріали.

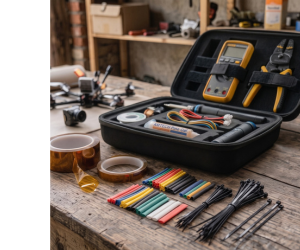

Що використовувати для кабель-менеджменту та ізоляції проводів FPV:

• Термозбіжна трубка (термозбіжка) з внутрішнім клейовим шаром (Dual Wall) є найнадійнішим способом захистити контакт. Під час нагрівання клей плавиться й намертво герметизує з'єднання, рятуючи його від вогкості, окопного бруду та мокрої трави.
• Каптонова стрічка (Kapton) незамінна для роботи поруч із розжареними компонентами. Вона легко тримає температуру до 260 градусів, абсолютно не плавиться і після зняття не залишає на платах липкої жижі.
• Тканинна стрічка на основі ПЕТ-флісу (оригінальна tesa або аналоги) ідеально підходить для збирання проводів у щільні джгути. Вона пухка, м'яка і не дає гострим краям карбону перетерти ваші сигнальні кабелі.
• Нейлонові стяжки для фіксації працюють як компенсатори натягу. Вони приймають увесь механічний удар на себе і не дають вирвати проводи з польотного контролера під час падіння.
• Кольорове маркування проводів у вигляді шматочків термозбіжки на сигнальних лініях (RX, TX, 5V, GND) допомагає швидко зорієнтуватися під час ремонту. Воно позбавить вас необхідності шукати розпіновку з телефона десь у підвалі без зв'язку.

Грамотна ізоляція перетворює вразливу електроніку на монолітний блок. Термозбіжка та каптон захищають контакти від води й розжарених компонентів, ПЕТ-стрічка береже джгути від гострих країв карбону, а стяжки приймають на себе силу удару під час крашів. Без цього фінального штриха будь-який, навіть найакуратніший ремонт розсиплеться після першого ж жорсткого приземлення. Докладніше про те, як вибрати матеріали для захисту з'єднань дрона, ми розповідали в цій статті.

Повний ремкомплект для FPV-дрона та чек-лист для збирання

Ми детально розібрали кожен елемент кабельної бази, і тепер все це потрібно зібрати в єдиний похідний набір. Якщо поглянути на таблицю нижче, може виникнути спокуса полегшити рюкзак і викинути «зайве». Здається, що для ремонту на капоті вистачить одного паяльника та ізострічки. Але, як ми вже з'ясували, економія на мультиметрі спалює електроніку, зачищення ножем призводить до відриву проводів у повітрі, а звичайний скотч плавиться від температур.

У наведеному чек-листі немає лабораторних приладів. Тут зібрано той самий неподільний інженерний мінімум, який перетворює польовий ремонт із категорії «зліпив абияк» на надійний та безпечний результат.

Що потрібно обов'язково покласти в рюкзак пілота FPV-дрона

Коли весь список зібрано, постає питання транспортування. Скидати інструмент у звичайний рюкзак не можна: через поштовхи та вібрацію на бездоріжжі важкі акумулятори легко розчавлять ємності з хімією або погнуть жала. Всю цю базу потрібно вкладати в ударостійкі кейси зі щільною піною. Можна використовувати стандартні захисні ящики, а для максимального захисту від води та бруду — герметичні італійські кейси HPRC. Всередині вирізається ложемент під контури обладнання, щоб кожен мультиметр і паяльник був надійно зафіксований.
