У сучасних українських реаліях FPV-дрони працюють в умовах, для яких їхня електроніка від самого початку не створювалася. Окопна багнюка, сніг, різкі перепади температур, постійна тряска під час транспортування та щільний вплив ворожого РЕБ не пробачають помилок у збиранні. Продовжуючи наш цикл матеріалів про дрони, у цій статті ми розповімо, як зробити кабельні з'єднання та електроніку коптера максимально живучими навіть у найсуворіших умовах.
Правильна герметизація контактів для запобігання короткому замиканню
Дрону далеко не завжди вдається злетіти відразу. Часто «пташка» годинами чекає свого часу в сирому окопі, під мрякою або в снігу. А найстрашніший ворог електроніки — це різке перенесення БПЛА з теплого бліндажа на мороз, що викликає швидке утворення конденсату на платах.
Чим покрити електроніку дрона для порятунку від води та снігу
- Захисні покриття (conformal coating). Для створення вологозахисної діелектричної плівки на польотних контролерах, регуляторах (ESC) та відеопередавачах (VTX) найкраще використовувати спеціалізовані акрилові, силіконові або уретанові суміші (MG Chemicals 422B, Plastik 71 та аналоги). Важливо: лаки не роблять плату герметичною для занурення у воду, але чудово рятують від роси та снігу. На контактні поверхні роз'ємів їх наносити не можна.

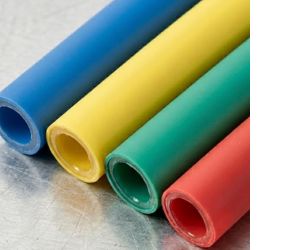

- Клейова термозбіжна трубка. Звичайна термозбіжка захищає лише від тертя. Щоб запобігти потраплянню вологи всередину кабелю (особливо на виводах моторів та силових XT60), використовуйте трубку з клейовим шаром: під час нагрівання клей плавиться та герметизує вузол. Детальніше про те, як використовувати термозбіжку в БПЛА, читайте в нашій тематичній статті.
- Силіконові компаунди для навісного обладнання. Для герметизації контактів на платах ініціації або зовнішніх сервоприводах систем скидання чудово підходять нейтральні силіконові герметики (без оцтової кислоти у складі, щоб не окислити мідь).
Під час заливання дрона лаком у кілька шарів критично важливо заклеїти малярським скотчем барометр, кнопку Bind на приймачі (Crossfire/ELRS) та роз'єми Type-C. Якщо лак потрапить в отвір барометра, БПЛА втратить здатність адекватно утримувати висоту (що актуально для прошивок INAV на крилах або нестандартних збірках). Після висихання лаку обов'язково перевірте роботу всіх кнопок — у польових умовах перебіндити дрон із залитою кнопкою буде величезною проблемою.
Як захистити пайку FPV-дрона від вібрації за допомогою правильних роз'ємів та надійних клеїв
Вібрація від погнутих пропелерів — це пів біди. FPV-дрони часто перевозяться в рюкзаках, трясуться в пікапах розбитими дорогами та піддаються жорстким посадкам. Конектори розхитуються, а жили проводів відламуються біля самої основи пайки.
Що потрібно, щоб мінімізувати вплив механічних навантажень на дрон:
- Надійні роз'єми. Відмовтеся від кволих конекторів. У сигнальних ланцюгах (камера, GPS) використовуйте роз'єми з жорсткою фіксацією (JST-GH, SH). Для більшості FPV-дронів стандартом залишається XT60, а на важких платформах застосовують XT90.
- Відмова від термоклею. Ніяких «сопель» з клею! Гарячий клей узимку на морозі стає крихким як скло і відвалюється від плат, а влітку тече. Для фіксації роз'ємів, проводів та важких компонентів (наприклад, зумерів з акумулятором) використовуйте RTV-силіконовий герметик, поліуретанові клеї (B-7000, T-7000) або Shoe Goo.

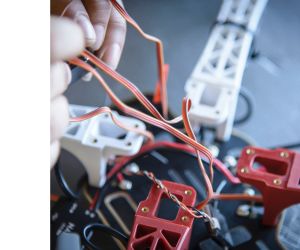

- Жорстка фіксація проводів. Проводи до камери, приймача та плат скидання не повинні бовтатися петлями. Кожну довгу ділянку потрібно фіксувати до стійок рами або стяжками, інакше через тряску вони відваляться разом із контактним майданчиком.
- Розвантаження натягу (strain relief). Кабелі ніколи не повинні натягуватися. Укладайте їх з невеликим послабленням і фіксуйте перед місцем пайки. Якщо під час удару акумулятор зміститься, натягнутий силовий провід вирве шматок плати ESC.

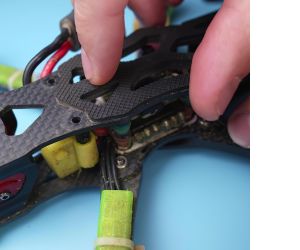

Під час прокладання проводів по карбонових променях враховуйте, що карбон струмопровідний і має дуже гострі грані. Під час фіксації стяжками не затягуйте їх «намертво». Під впливом вібрації перетягнута стяжка вдавить провід у карбон, ізоляція перетреться, і станеться коротке замикання прямо на раму. Оптимально — обгортати промінь у місці контакту тканинною ізоляційною стрічкою (Coroplast/Tesa), яка працює як чудовий демпфер.
Захист силових ліній квадрокоптера від перегріву та зимового холоду
Струми на 7-10-дюймових дронах-камікадзе або важких бомбардувальниках величезні. Проводи сильно гріються, а зимові морози сходу України перетворюють дешеву ізоляцію на крихкий пластик.
Як правильно вибрати кабель та оцінити якість монтажу:
- Тільки силікон (AWG). Використовуйте виключно силіконовий кабель, який зберігає гнучкість від -60 °C до +200 °C. ПВХ-ізоляція категорично не підходить: на морозі вона дубіє, а під час пайки або при високих струмах плавиться, оголюючи жили.
- Луджена мідь. Для силових вузлів та проводів до моторів використовуйте багатожильний провід із лудженої міді — він забезпечує більш стабільну якість пайки, не окислюється в умовах підвищеної вологості та не гниє зсередини.

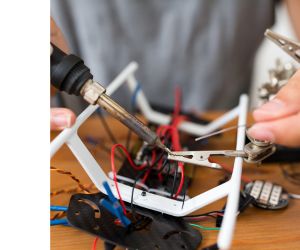

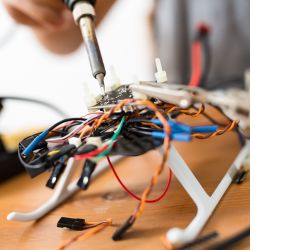

- Якість пайки. Матова пайка (особливо у разі використання безсвинцевих припоїв або масивних полігонів на ESC) є допустимою. Але тьмяна, пухка або зерниста крапля — це «холодна пайка». Вона утворюється, якщо паяльнику не вистачило потужності прогріти товстий провід і текстоліт, або провід смикнувся до застигання олова. На фронті така пайка відвалиться при першому ж різкому віражі.
Під час серійного збирання обов'язково відмивайте місця пайки від флюсу ізопропіловим спиртом або спеціальними очисниками (навіть якщо на флюсі написано «No Clean»). Активний флюс, що залишився, у поєднанні з ранковою вогкістю викликає електрохімічну корозію: мідь під ізоляцією починає покриватися зеленим нальотом, опір зростає, і в критичний момент провід просто відгорає або позбавляє польотний контролер живлення.
Механічний захист зовнішніх проводів на променях квадрокоптера
Проводи, що йдуть до моторів по променях, першими приймають на себе удари гілок та осколків. Крім того, на них часто кріпляться елементи систем ініціації та корисного навантаження.
Для додаткового механічного захисту кабелів застосовується:

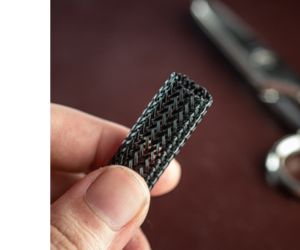

- «Зміїна шкіра» (PET-обплетення). Чудовий варіант для захисту пучків проводів на променях від стирання та легких порізів.
- Тканинна ізоляційна стрічка (Tesa/Coroplast). Ворсиста автомобільна ізоляційна стрічка — справжній хіт у збирачів. Вона не дубіє на морозі, чудово захищає проводи від перетирання, гасить вібрації та додатково маскує яскраві силіконові проводи на рамі.
Якщо ви використовуєте PET-обплетення, його кінці обов'язково потрібно оплавити запальничкою, інакше воно швидко розпуститься в бахрому. Ідеальний варіант монтажу — завести кінці «зміїної шкіри» або тканинної ізоляційної стрічки під клейову термозбіжку біля основи мотора та біля регулятора. Це створить монолітний, захищений від вологи та тертя джгут, який не зачепиться за зовнішні перешкоди.
Поширені запитання (FAQ) щодо захисту з'єднань дрона
Як додатковий вологозахист впливає на вагу БПЛА та його польотне завдання?
Використання компаундів та обплетень незначно збільшує масу безпілотника, однак це варто враховувати під час розрахунку максимального корисного навантаження. Грамотно нанесений лак додасть усього кілька грамів, що практично не позначиться на динаміці квадрокоптера. Зате така підготовка гарантує, що апарат успішно виконає польотне завдання навіть в умовах щільної хмарності або снігопаду.
Чи можна захистити об'єктив камери від бруду, якщо планується складна аерофотозйомка або розвідка?
Так, але повністю виключити забруднення в польових умовах неможливо. Для захисту об'єктива найчастіше використовують захисні скла або фільтри, які за необхідності можна швидко замінити, а також TPU-козирки, що зменшують потрапляння крапель води, бруду та пилу. Після кожного вильоту об'єктив рекомендується очищати м'якою безворсовою серветкою або спеціальними засобами для оптики. Чиста камера дозволяє зберегти якісне зображення та не втратити візуальний контроль під час польоту.
Що робити з безпілотником відразу після повернення із завдання в сиру погоду?
Після приземлення квадрокоптер необхідно знеструмити, акуратно очистити від великого бруду м'якою щіткою і залишити сушитися за кімнатної температури. Категорично заборонено сушити БПЛА будівельним феном на високих температурах, оскільки це може розплавити пластикові елементи та пошкодити ізоляцію. Тільки після повного висихання можна проводити ретельний огляд контактів і готувати апарат до нового вильоту.
Чи потрібно додатково захищати статори та обмотки моторів квадрокоптера від вологи?
Заводська емаль на обмотках безколекторних моторів уже має базовий вологозахист, тому заливати їх лаком не потрібно — це тільки порушить тепловідведення. Однак після польотів по снігу або бруду двигуни безпілотника обов'язково потрібно продути стисненим повітрям і просушити, щоб запобігти корозії підшипників. Якщо цього не зробити, під час наступного запуску заклинений мотор може спалити регулятор обертів.
Як ремонтувати плату БПЛА, якщо вона вже залита захисним лаком?
Більшість акрилових та силіконових покриттів можна акуратно продряпати або локально розчинити спеціальними змивками, щоб дістатися до контактного майданчика. Якщо ремонт квадрокоптера відбувається в польових умовах, багато пілоти просто пропаюють контакт прямо крізь лак, використовуючи достатню кількість активного флюсу. Після відновлення з'єднання та очищення вузла це місце потрібно обов'язково покрити свіжим шаром діелектрика.
