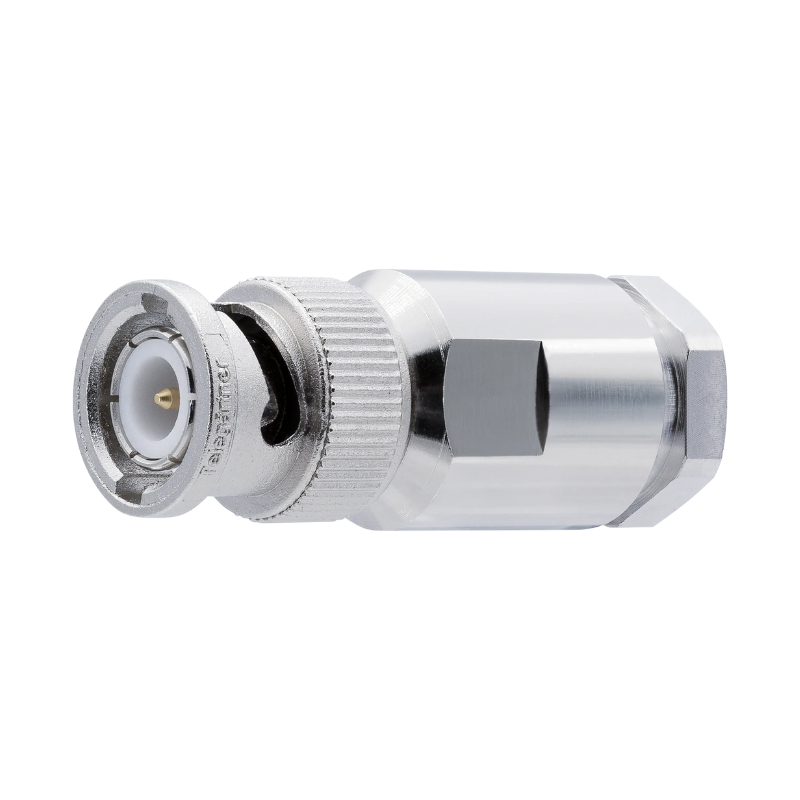

J01000A0071 - Роз'єм BNC кабельний, штекер, муфта (закрутка), 50 Ом, G30 (1.5/3.8); 02YS(ST)CY

Роз'єми BNC використовуються для комутації високочастотних сигналів. Байонетний замок роз'єму дозволяє надійно використовувати його в тракті сигналів з частотою до 4 ГГц. Роз'єми розраховані на опір 50 Ом. Роз'єми BNC можуть бути встановлені на коаксіальні кабелі, що мають різні обплетення екранів і перерізи центрального провідника.  Роз'єми цієї серії випускаються в варіантах - під розпайку, під обжим або під закрутку, в залежності від моделі.
Нова група роз'ємів, розроблена спеціально для польового монтажу на кабелі типу LMR, має пружинний контакт для приєднання центрального провідника. Ця конструкція полегшує монтаж роз'єму на кабель, виключає помилки обжиму і забезпечує мінімальні втрати на відображення.

Механічні характеристики:

Число комутацій:

>=500

Матеріали:

Пружинні контакти:

CuBe2; CuPb1.15Ni1(C97)

Зовнішній провідник:

CuZn39Pb3

Інші металеві деталі:

8282CuZn39Pb3

Ізолятор:

PTFE, PE

Уплотнювальне кільце:

Silicon

Покриття:

Внутрішній провідник:

Cu1Ni2Au0.8

Зовнішній провідник:

Cu2Ni5

Інші металеві деталі:

Cu2Ni5

Кліматичні характеристики:

Експлуатація відповідно до:

IEC 68 – 1

З складом ізолятора PTFE:

40/155/21

З складом ізолятора PE:

40/75/21

Електричні характеристики:

Опір провідників:

Внутрішній провідник:

<= 20="" span="">мОм

Зовнішній провідник:

<= span="">5мОм

Опір ізолятора:

>= 5 мОм

Напруга пробою:

1,5 кВ _eff /50 Гц

Опір:

75 Ом

Втрати:

В роз'ємах прямої конструкції:

>= 20 dB/3 ГГц

В роз'ємах кутової конструкції:

>=17,7 dB/3 ГГц

Робоча напруга:

<= 500="" span="">В _eff/ 50 Гц

Робоча частота, до:

4 гГц

Вимірювання втрат у передачі сигналів проводяться відповідно до стандарту IEC: 60 169-8
