Кабель NA2XS(F)2Y 3X1X150/25 06/10 кВ чорний

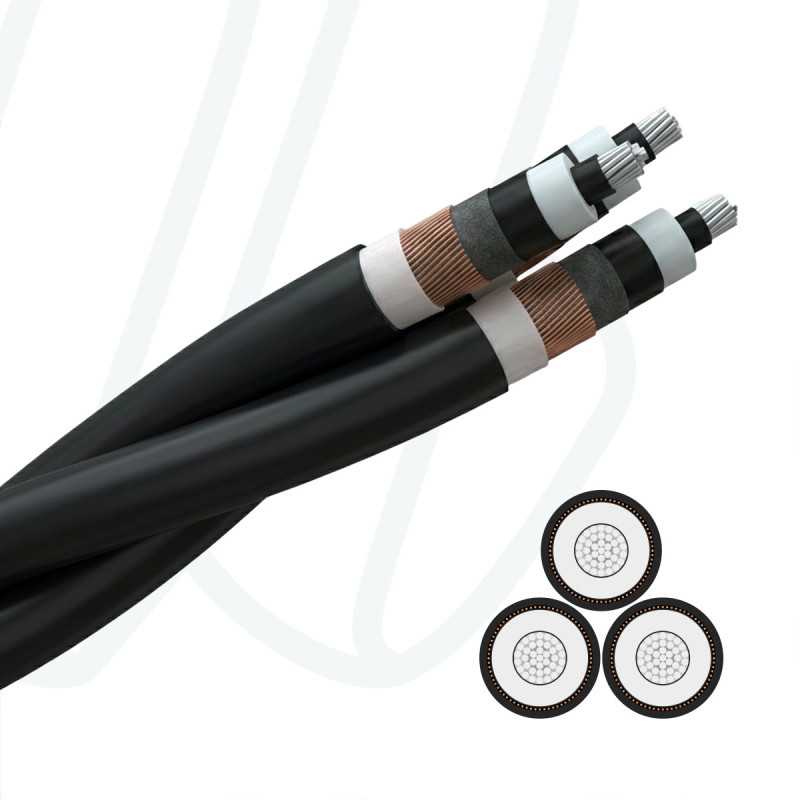

Кабель NA2XS(F)2Y 6/10 кВ — одножильний силовий кабель середньої напруги з алюмінієвим провідником, ізоляцією з зшитого поліетилену (XLPE), мідним екраном та зовнішньою оболонкою з поліетилену (PE). Призначений для передачі та розподілу електроенергії в мережах середньої напруги 6/10 кВ на енергетичних, промислових та інфраструктурних об’єктах. Придатний для стаціонарної прокладки в ґрунті, кабельних каналах, трубах та на відкритому повітрі. Конструкція 3Х - це 3 одножильних кабелі, що переплетені між собою. Розшифровка позначення типу N — кабель за стандартами DIN/VDE A — алюмінієвий провідник 2X — ізоляція жил зі зшитого поліетилену (XLPE) S — екран з мідних дротів (F) — водоблокуючий елемент (стрічка) 2Y — зовнішня оболонка з поліетилену (PE) Застосування кабельні лінії середньої напруги 6/10 кВ розподільчі та енергетичні мережі промислові підприємства, трансформаторні підстанції прокладка в ґрунті, трубах, кабельних каналах зовнішні стаціонарні установки Переваги XLPE-ізоляція — висока електрична міцність та термостійкість Алюмінієвий провідник — менша вага та оптимальна вартість Мідний екран — ефективний захист та відведення струмів замикання на землю PE-оболонка — стійкість до вологи, УФ-випромінення та ґрунтових впливів Водоблокування — захист від поширення вологи вздовж кабелю Будова провідник — алюмінієвий внутрішній напівпровідниковий екран провідника ізоляція — зшитий поліетилен (XLPE) зовнішній напівпровідниковий екран ізоляції екран — мідні дроти (перетин залежить від конструкції) водоблокуючий шар — стрічка (F) зовнішня оболонка — поліетилен (PE), чорного кольору Основні технічні характеристики номінальна напруга: U0/U = 6/10 кВ максимальна робоча напруга мережі: 12 кВ температура провідника при тривалій роботі: до +90 °C температура при короткому замиканні (1 с): до +250 °C мінімальний радіус вигину (стаціонарно): 12×D придатність для прокладки в ґрунті: так стійкість до УФ-випромінювання: так Призначення: стаціонарні кабельні лінії середньої напруги 6/10 кВ у промислових та енергетичних мережах.
