Кабельне обплетення для БПЛА: як вибрати матеріал, діаметр і рівень захисту

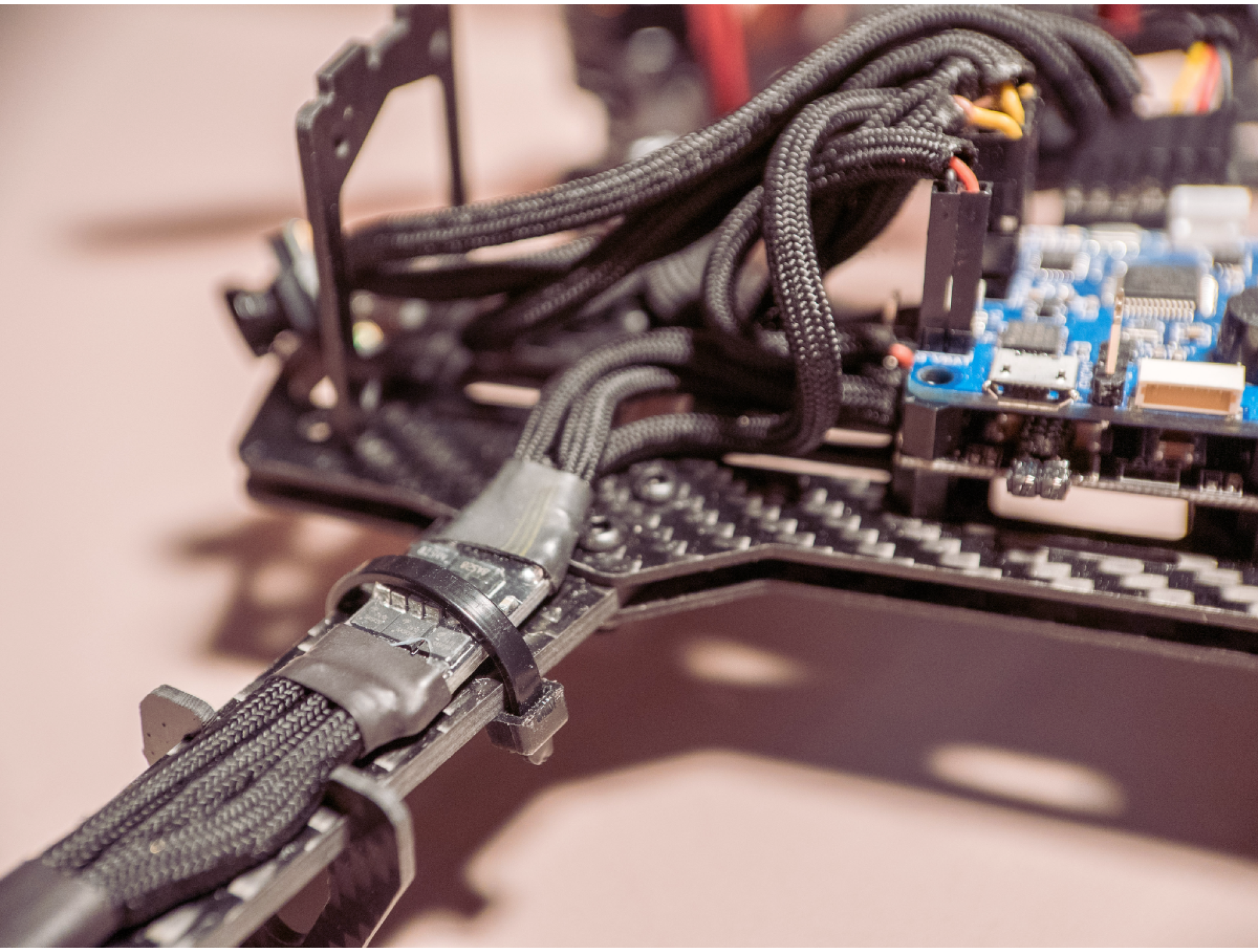

Під час масового складання тактичних БПЛА кабель-менеджмент іноді відходить на другий план. Однак відкриті проводи, прокладені по струмопровідній карбоновій рамі, — це постійний ризик механічного пошкодження ізоляції через польотні вібрації. Використання кабельного обплетення вирішує цю проблему, а заразом стандартизує зовнішній вигляд джгутів, спрощуючи візуальний контроль (ВТК). У цій статті розбираємо, як підібрати матеріал, розрахувати діаметр без перетискання жил і зафіксувати кінці для швидкого складання та зручного обслуговування.

Навіщо потрібне кабельне обплетення для БПЛА?

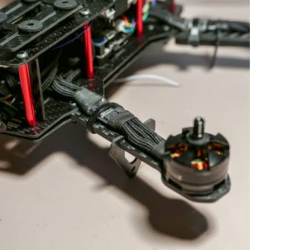

Коли потрібно збирати десятки дронів за зміну, зайві операції хочеться скоротити. Але якщо залишити фазні проводи лежати прямо на карбоні, через постійні вібрації їхня ізоляція поступово зітреться.

Що саме дає обплетення на практиці?

1. Захист ізоляції. Карбон чудово проводить струм. Обплетення працює як механічний бар'єр, зменшуючи ризик пошкодження ізоляції проводів об гострі краї карбонової рами.
2. Механічний захист. Під час стартів із непідготовлених майданчиків (з високої трави або кущів) щільний рукав береже проводи від випадкових зачеплень за гілки або жорсткі стебла.

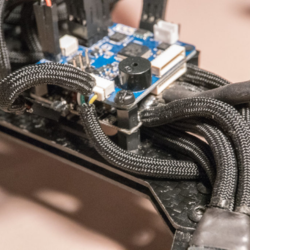

3. Стандартизація складання. Джгути в обплетенні не настовбурчуються в різні боки. З ними простіше працювати, їх швидше перевіряти на етапі контролю якості, і залишається менше шансів випадково перебити провід під час встановлення батареї або корисного навантаження.

Зрозуміло, що обплетення не врятує від прямого удару пропелером у разі деформації променя. Але воно усуває більшість дрібних відмов, пов'язаних із перетертими або надірваними проводами.

Яке кабельне обплетення вибрати для дронів

Для оснащення БПЛА здебільшого використовують поліетилентерефталат (PET) та нейлон. Вибір матеріалу безпосередньо залежить від призначення борту: одноразовий це апарат чи багаторазова «пташка», яка має пережити десятки вильотів у різних погодних умовах.

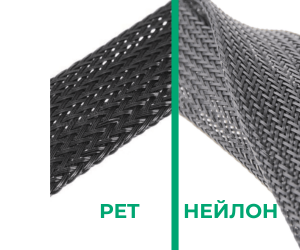

Порівняння обплетень для проводів БПЛА:

• PET (поліетилентерефталат) — класична плетена сітка з пластикових ниток. Наймасовіший і найдешевший варіант для потокового складання ударних дронів. Обплетення PET легке і має великий діапазон розтягування. Головний мінус: у разі холодного різання звичайними ножицями краї вмить розпускаються в бахрому, тому працювати з ним на виробництві потрібно тільки гарячим термоножем.
• Нейлон — щільний текстильний рукав, візуально схожий на тканину. Він набагато краще протистоїть постійному тертю і виглядає як монолітна трубка. Це оптимальний вибір для багаторазових коптерів. Однак нейлон дорожчий, важчий, гірше розтягується в ширину і здатний вбирати вологу.
• PET серії «Чистий зріз» — це технологічна модифікація базового PET (наприклад, серія Techflex Clean Cut). Завдяки особливій конструкції плетіння та заводській обробці волокон, такий рукав можна різати звичайними ножицями — воно не обсипається і чудово тримає форму на зрізі. Для конвеєрного складання одноразових камікадзе воно занадто дороге, але це незамінний розхідник для ЗІП-наборів і польового ремонту в рембатах, де немає доступу до термоножів.

Синтетичні плетені кабельні обплетення призначені для механічного захисту, а не для ізоляції від екстремальних температур (робоча межа PET — близько 125 °C). В тих рідкісних випадках, коли проводка проходить впритул до вузлів, що сильно нагріваються, плетене обплетення не використовується. Замість нього на ці ділянки надівають суцільні термостійкі трубки зі скловолокна або силікону. Дізнатися про те, коли їх дійсно варто використовувати в БПЛА, ви можете з нашої минулої статті.

Як розрахувати діаметр і довжину обплетення для проводки дронів

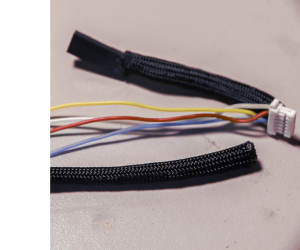

Розмір, вказаний виробником (номінальний діаметр), відповідає діаметру рукава у вільному, нерозтягнутому стані. Завдяки особливостям плетіння рукав може значно розширюватися під час монтажу. Щоб не помилитися із замовленням, розрахунок ведеться у три кроки.

Етапи підбору діаметра захисного обплетення для проводів:

1. Визначте фактичний габарит пучка (не плюсуйте діаметри!).

Найчастіша помилка закупівельника — просто додати товщину проводів. Якщо скласти три проводи 18 AWG (по 2.3 мм кожен), вийде 6.9 мм, і рукав буде замовлено неправильно. У реальності три проводи збиваються в щільний трикутник, габаритний діаметр якого становитиме всього близько 5 мм. Габарит завжди потрібно заміряти за фактом складеного пучка, враховуючи товщину силіконової ізоляції.

2. Підберіть номінал з урахуванням матеріалу.

Жодного єдиного правила підбору не існує, адже матеріали поводяться по-різному:

• Базовий PET: більшість стандартних PET-обплетень здатні збільшувати діаметр приблизно в 1.5–2 рази. Його номінал береться трохи меншим за габарит пучка (наприклад, для пучка 5 мм замовляють PET на 4 мм — сітка ляже щільно).
• Нейлон і PET «Чистий зріз» (Clean Cut): такі обплетення зазвичай мають значно меншу здатність до розширення, тому їхній номінал підбирають ближче до фактичного діаметра джгута (для пучка 5 мм потрібен номінал на 5 або 6 мм, у 4 мм проводи можуть просто не пролізти).

3. Закладіть запас по довжині (коефіцієнт усадки).

Чим сильніше пучок проводів розсуває обплетення (особливо актуально для PET), тим коротшим воно стає. Втрати довжини можуть досягати приблизно 15–20%. Тому на кожен метр фактичної кабельної траси в закупівлю зазвичай закладається 1.15–1.2 метра рукава. Якщо знехтувати цим правилом, на складанні обплетення не вистачить, і біля моторів залишаться голі ділянки.

Таблиця підбору PET-обплетення для БПЛА

Для спрощення процесу закупівлі ми підготували перелік з оптимальними номіналами для найчастіших кабельних трас дрона. Захист закладається на ті прольоти, де є ризик перетирання проводів об карбон. У багатьох збірках короткі силові кабелі XT60 залишають без додаткового обплетення, оскільки вони мають невелику довжину і рідко контактують із карбоном. Однак за потреби (особливо на важких FPV) їх також захищають рукавом.

Наголошуємо: номінали нижче розраховані суворо для стандартного PET. Якщо в специфікацію закладено нейлон або серію Clean Cut, додавайте до вказаних значень 1–2 мм, оскільки вони розширюються значно менше.

Орієнтовні розміри PET-обплетення для дронів:

Одна з частих помилок — вибрати обплетення для проводки дрона вужче, щоб джгут вийшов максимально щільним і акуратним. Робити так не можна. Якщо проводи розтягують сітку до межі, кабель втрачає гнучкість. У польоті такий жорсткий джгут працює як важіль: він перестає гасити вібрації від променів і починає передавати їх безпосередньо на пайку. Через це постійне механічне навантаження контактні майданчики на регуляторі обертів (ESC) з часом просто виламує.

Як вибрати обплетення для БПЛА за щільністю і термостійкістю

Правильно підібрати діаметр — лише частина завдання. Щоб проводка служила довго, а дрон було легко обслуговувати, під час вибору обплетення варто враховувати ще кілька практичних нюансів:

• Колір і маскування. На тактичних апаратах не використовують яскраві кольори, популярні у спортивному FPV. Зазвичай вибирають стандартне чорне матове обплетення — воно зливається з темними карбоновими променями і не створює зайвого візуального контрасту.
• Щільність плетіння. Зверніть увагу на структуру самого обплетення. У дешевих рукавів плетіння більш пухке: між нитками добре видно великі просвіти, а під час вигину вони стають ще ширшими. Таке обплетення гірше захищає ізоляцію від стирання. Для БПЛА краще вибирати рукави зі щільним плетінням, у яких просвіти між нитками мінімальні, і структура залишається щільною навіть під час вигину.
• Термостійкість від 125 °C. За високого навантаження окремі елементи силової установки можуть помітно нагріватися. Тому для PET-обплетення зазвичай вибирають вироби з робочою температурою не нижче 125 °C, щоб у місцях дотику з металом пластик не деформувався і не поплив.

Навіть за однакового матеріалу різні серії обплетень можуть відрізнятися за щільністю плетіння, ступенем розширення і зручністю монтажу. Тому перед закупівлею великої партії краще перевірити їх у реальному складанні. Ми надаємо безкоштовні зразки обплетень, щоб ви змогли протестувати вибрані варіанти у своїх БПЛА. Доставка здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Одесу та Львів.

Чим закріпити кабельне обплетення на проводах БПЛА?

Після встановлення рукав необхідно зафіксувати, щоб він не сповзав під час вібрацій і не розпускався на кінцях. Для цього використовують кілька способів:

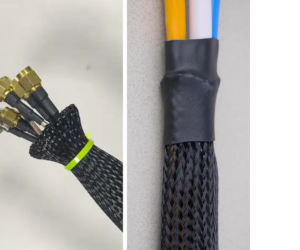

• Клейова термозбіжна трубка — найнадійніший варіант. Після нагрівання вона не тільки обтискає рукав, а й фіксує його завдяки внутрішньому клейовому шару. Таке рішення добре захищає місце виходу проводів від вологи і запобігає зміщенню обплетення.
• Звичайна термозбіжна трубка підходить у тих випадках, коли герметизація не потрібна. Вона утримує рукав на місці і запобігає розпусканню плетіння, але поступається клейовій за міцністю фіксації.
• Кабельні стяжки використовують тільки для кріплення джгута до рами, а не для фіксації кінців самого обплетення. Якщо затягнути стяжку занадто сильно, вона може перетискати м'яку силіконову ізоляцію проводів.

А ось від звичайної ПВХ-ізоляційної стрічки варто відмовитися. Під впливом нагрівання від електроніки, сонячного світла, перепадів температури і постійних вібрацій клейовий шар поступово втрачає властивості. З часом стрічка може зміщуватися, відклеюватися або залишати липкі сліди, на яких скупчуються пил і бруд. Тому ізоляційну стрічку краще використовувати тільки як тимчасову фіксацію під час монтажу або протягування проводів через рукав, а не як постійний спосіб кріплення.

Часті запитання про використання кабельного обплетення в дронах

Чи потрібно надівати обплетення на кожен провід дрона?

Ні. Зазвичай захищають тільки ті ділянки проводки, які проходять уздовж карбонової рами або можуть контактувати з гострими крайками, стяжками чи рухомими елементами. Якщо провід знаходиться всередині корпусу або не піддається механічному впливу, додатковий захист найчастіше не потрібен.

Що краще використовувати для променів — обплетення чи термозбіжку?

Для довгих ділянок проводки кращим є плетене обплетення. Воно краще захищає від стирання, зберігає гнучкість проводів і за потреби легко знімається. Термозбіжна трубка підходить для фіксації кінців рукава або захисту коротких локальних ділянок, але повністю замінювати нею обплетення зазвичай недоцільно.

Чи впливає кабельне обплетення на охолодження проводів?

За звичайних струмів, характерних для БПЛА, правильно підібране плетене обплетення практично не впливає на охолодження проводів. Значно важливіше використовувати провід потрібного перерізу і не вибирати занадто маленький діаметр рукава, який буде сильно стискати джгут.

Чи можна використовувати одне й те саме обплетення повторно?

Якщо рукав не пошкоджений, не втратив форму і не має слідів сильного стирання або перегріву, його можна використовувати повторно. Однак під час масового складання вартість нового обплетення зазвичай значно нижча за витрати часу на його акуратний демонтаж, тому повторне використання застосовується рідко.

Як зрозуміти, що діаметр обплетення вибрано неправильно?

Якщо після встановлення джгут став жорстким і погано згинається, обплетення занадто маленьке. Якщо ж проводи вільно переміщаються всередині рукава, а саме воно легко зміщується вздовж кабелю, діаметр вибрано занадто великим. Правильно підібране обплетення щільно охоплює джгут, але не обмежує його гнучкість.

Чи можна обійтися без клейової термозбіжки?

Можна, але тоді кінці звичайного PET-обплетення швидше розпускаються, а сам рукав із часом може зміщуватися по проводах. Тому в разі постійної експлуатації клейова термозбіжна трубка вважається найнадійнішим способом фіксації.

Який термін служби у PET-обплетення на БПЛА?

За відсутності механічних пошкоджень термін служби самого обплетення зазвичай можна порівняти з терміном служби проводки. На практиці його частіше змінюють не через старіння матеріалу, а після ремонту дрона, заміни мотора або пошкодження променя.
