3.01.282 - SMA - Разъем SMA (штекер) male для RG223, покрытие - золото, потери: ≤0.05 дБ 900 Мгц

Name: 3.01.282 - SMA - Разъем SMA (штекер) male для RG223, покрытие - золото, потери: ≤0.05 дБ 900 Мгц
Brand: Leno RF (КНР)
SKU: 000005783
Price: 68.43 UAH
Availability: InStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

3.01.282 - SMA - Разъем SMA (штекер) male для RG223, покрытие - золото, потери: ≤0.05 дБ 900 Мгц

В наличии

Производитель: Leno RF (КНР)
Модель: 3.01.282 - SMA
Артикул: 000005783

68.43 ₴

Нашли дешевле?

Купить этот товар в 1 клик:

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:RG-223

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.01.282 - SMA - Разъем SMA (штекер) male для RG223, покрытие - золото, потери: ≤0.05 дБ 900 Мгц

68.43 ₴

Описание

Материалы и покрытие SMA(штекера) male для RG223:

Совместимые кабели: RG-223, RG-142, RG-400

Размер гайки между гранями – 7.95 мм (под ключ на 8 мм).
Рекомендуемый момент затяжки – 0.9 Н·м.
Для монтажа желательно использовать динамометрический ключ, так как как чрезмерная, так и недостаточная затяжка ухудшают КСВ коннектора.

Монтажные параметры:

Комплектация:

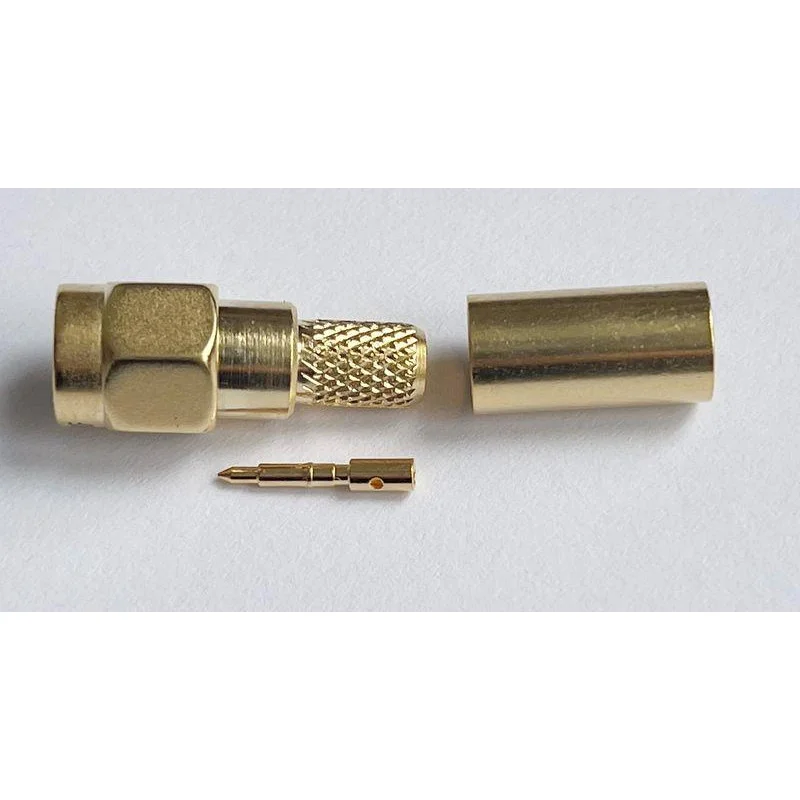

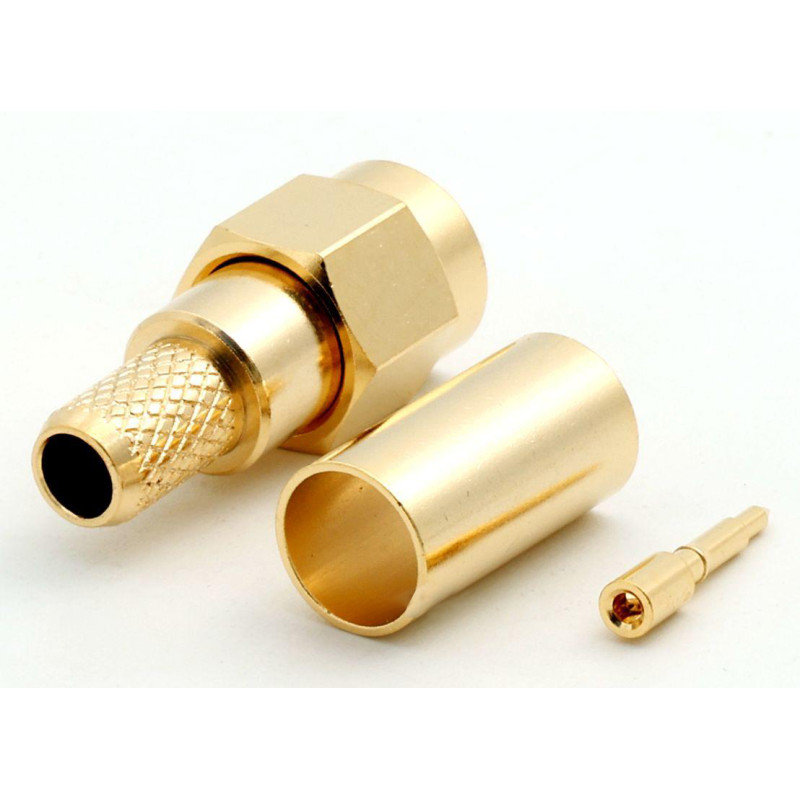

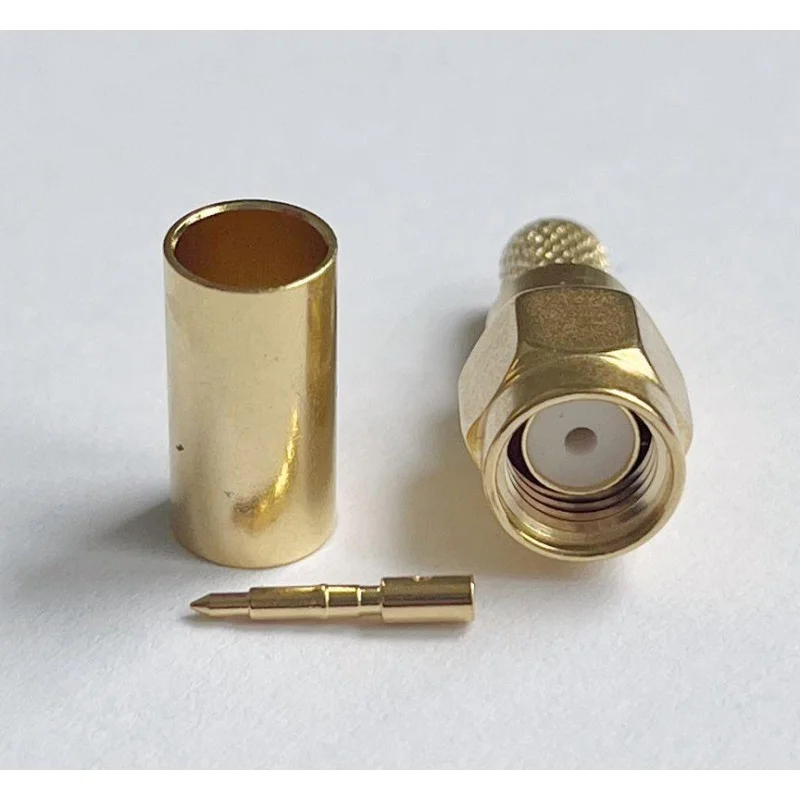

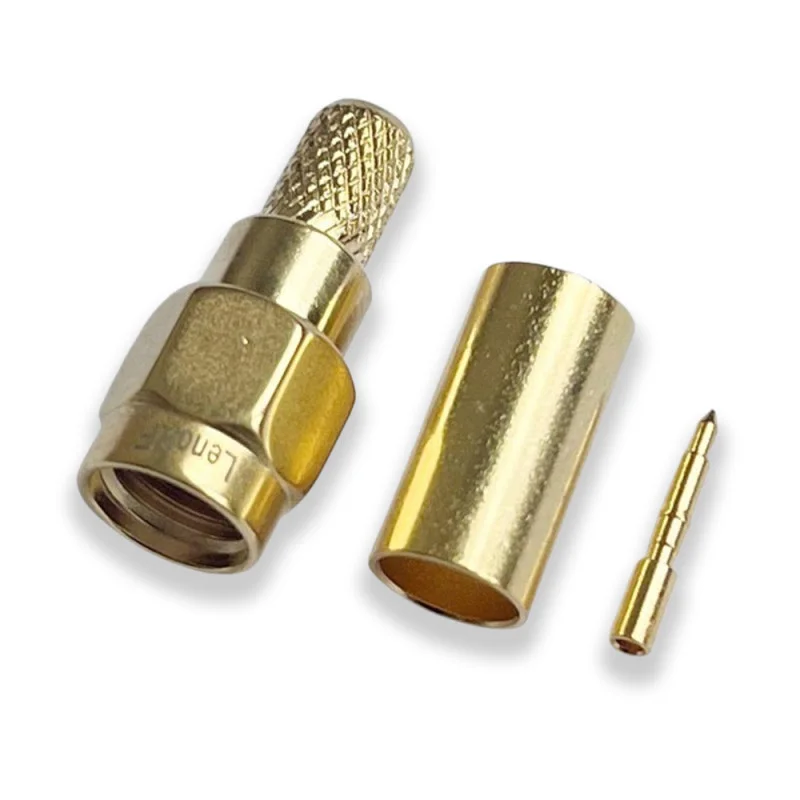

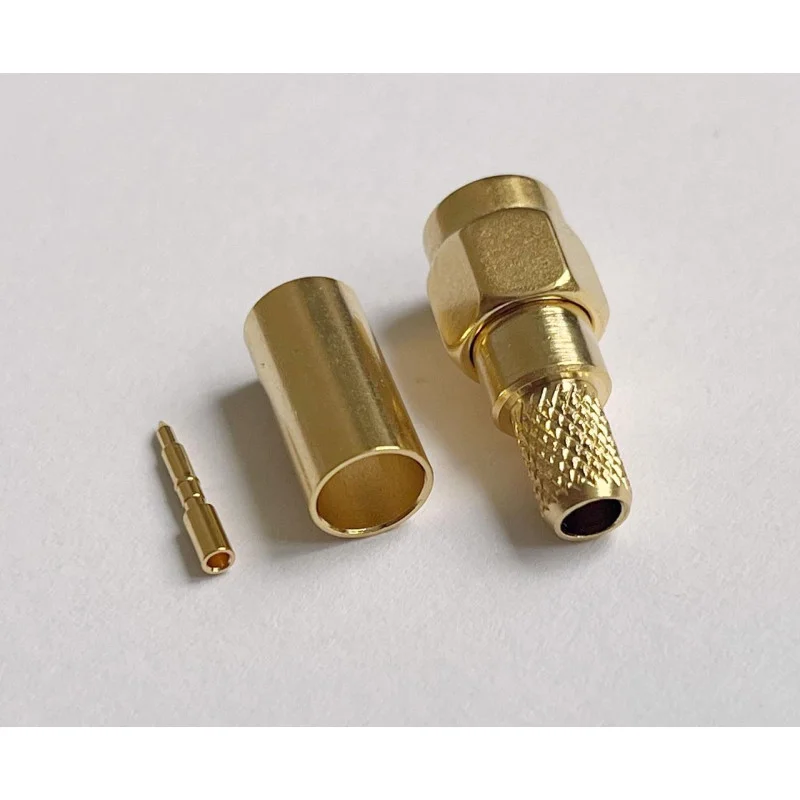

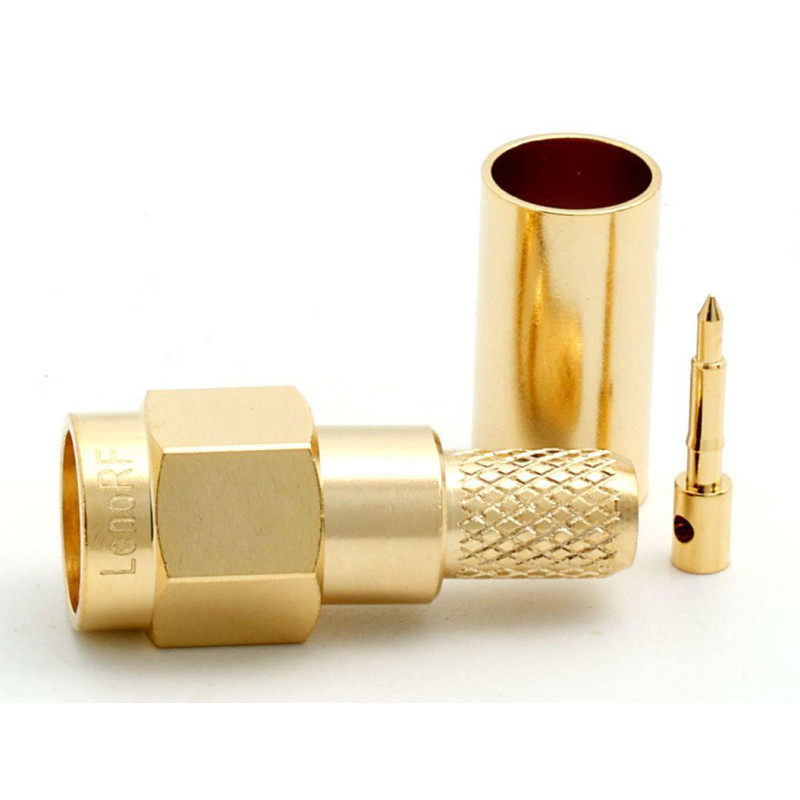

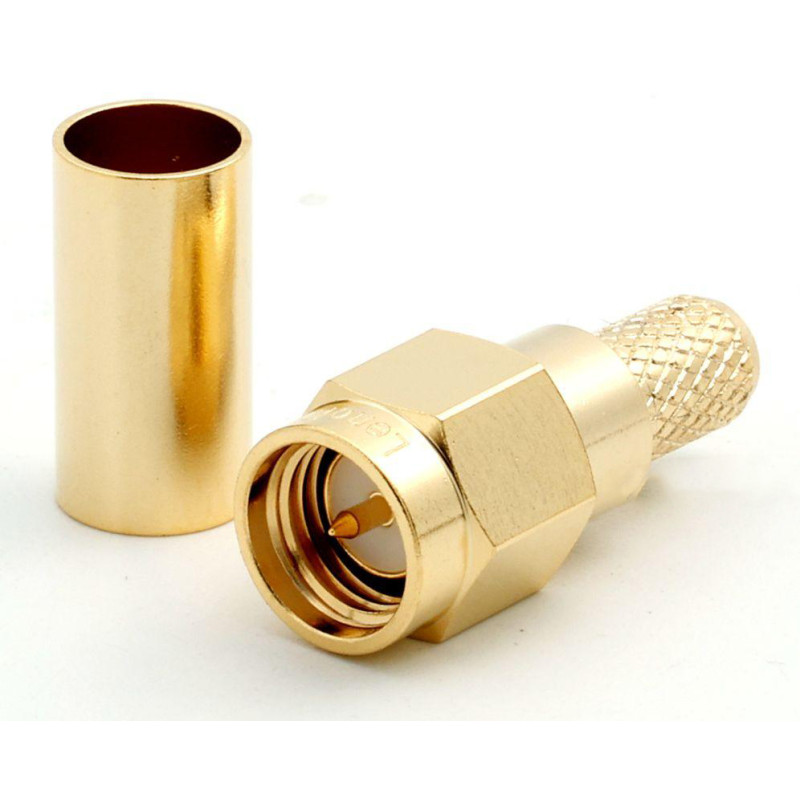

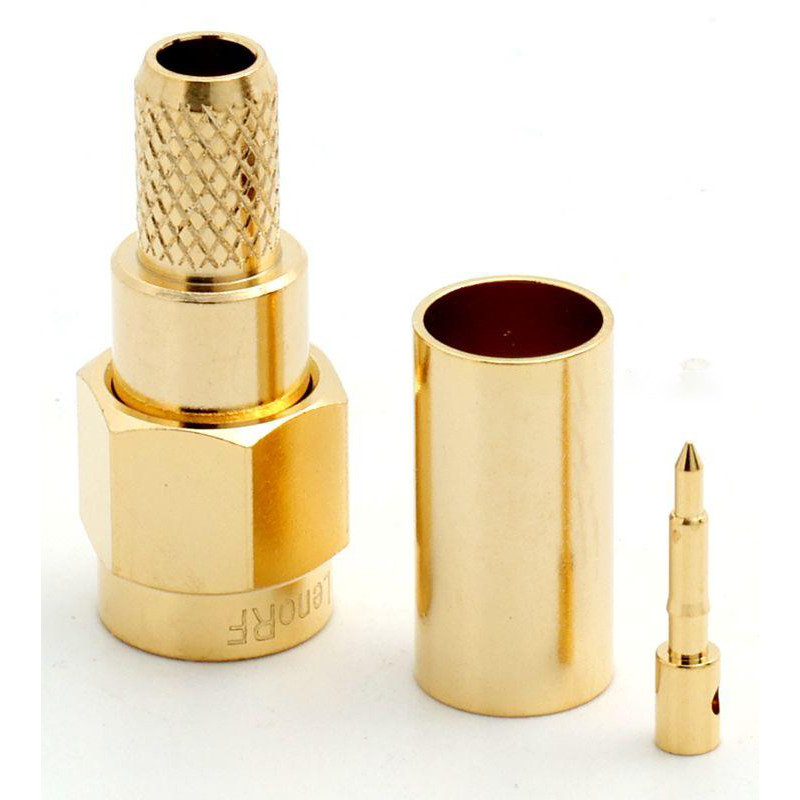

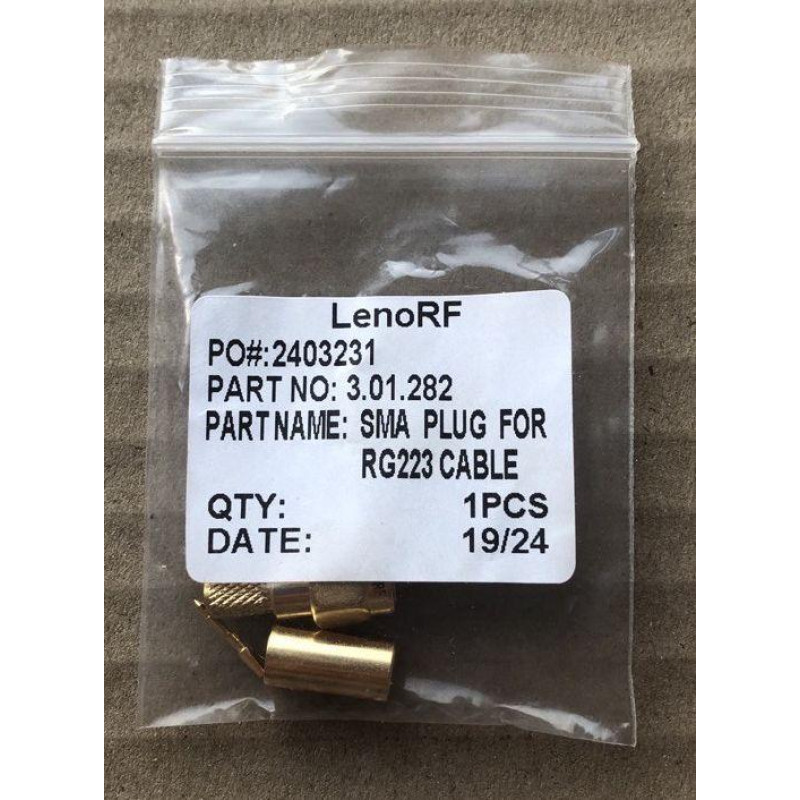

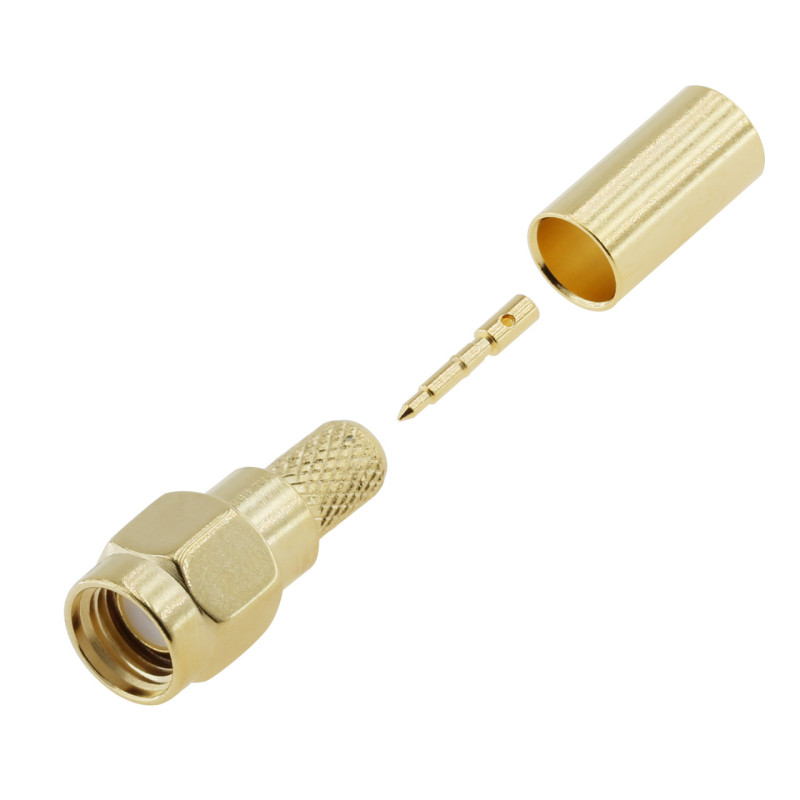

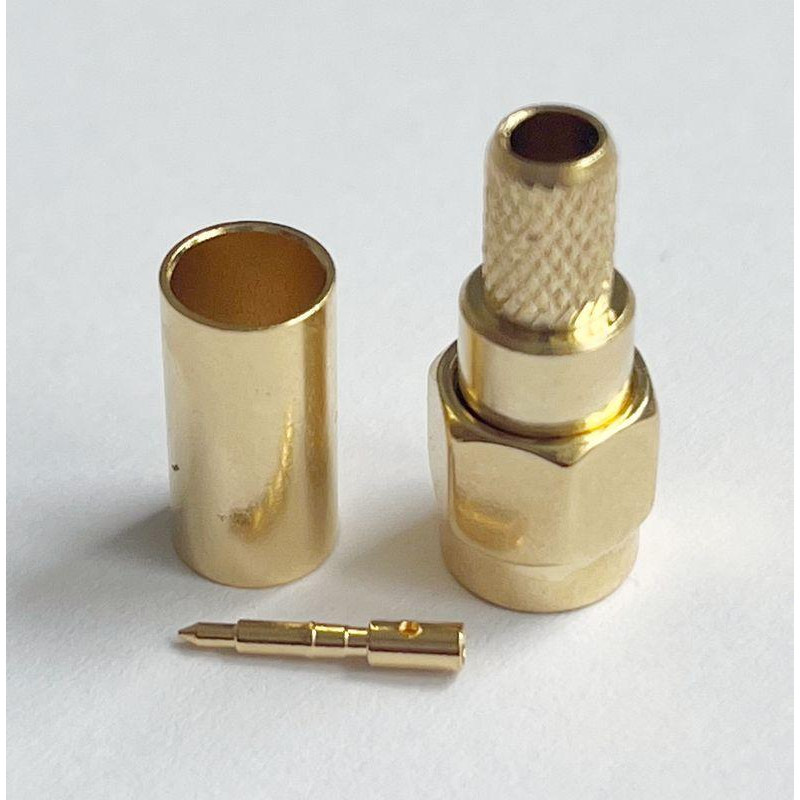

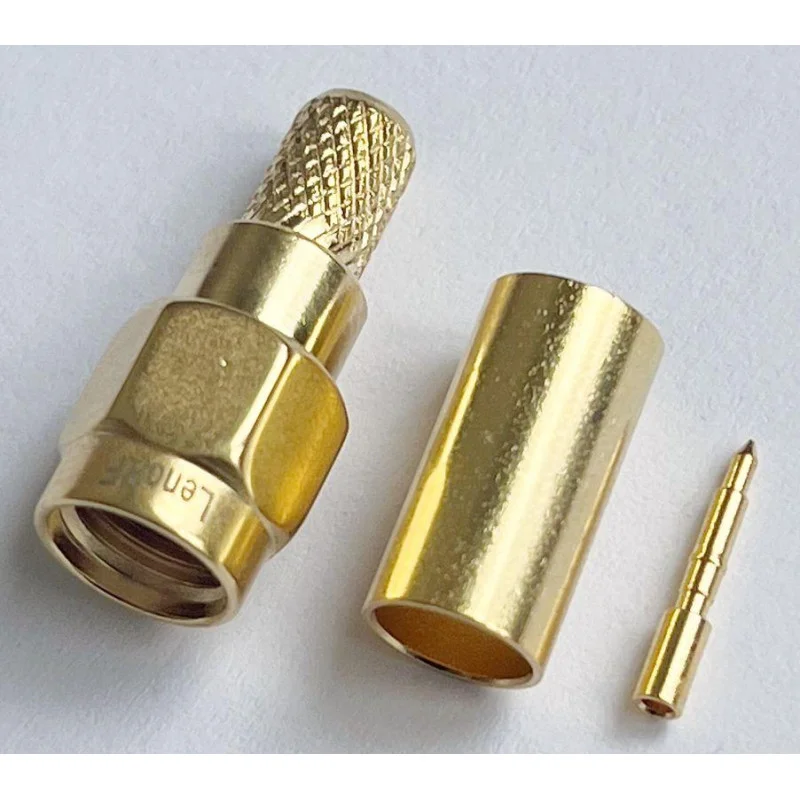

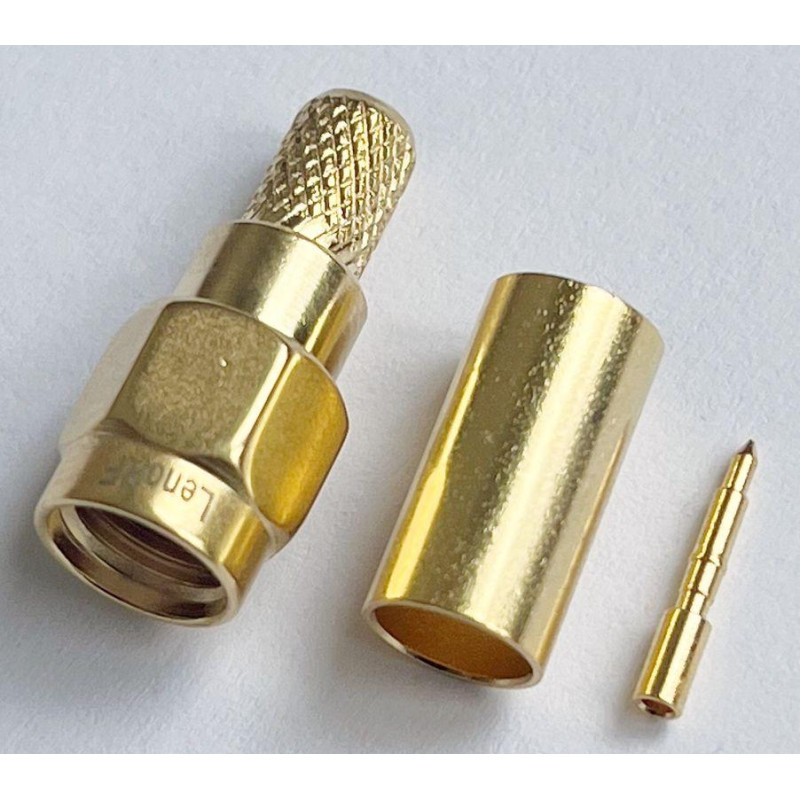

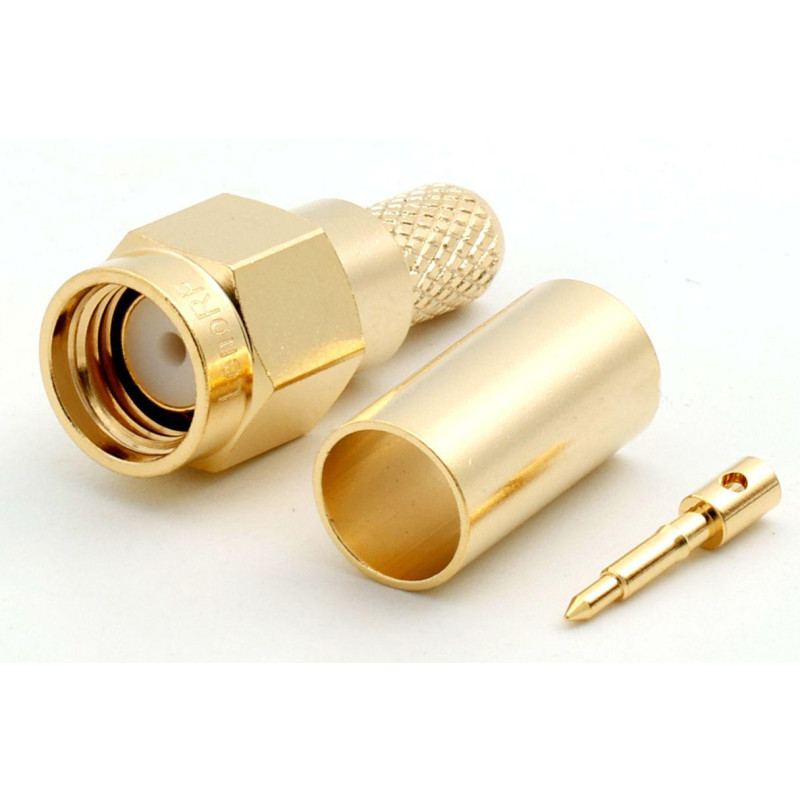

Коннектор поставляется в индивидуальной пластиковой упаковке и состоит из трех частей: корпуса, центрального пина и обжимной гильзы.

Центральный пин имеет выступ для надежной фиксации в диэлектрике и защиты от случайного прохождения через корпус коннектора.

Центральная жила монтируется пайкой через отверстие или обжимается шестигранником 1.72 мм (.068").
Внешний проводник обжимается шестигранником 5.41 мм (.213").
Выполнение пайки центрального контакта обеспечивает более низкий КСХ по сравнению с обжимкой.

Монтаж:

На хвостовике корпуса выполнена сплошная равномерная накатка длиной 6 мм.

Центральный контакт – фосфорная бронза с золотосодержащим покрытием
Диэлектрик – PTFE (фторопласт), белый
Корпус – латунь с золотосодержащим покрытием
Обжимная гильза – мягкая медь с золотосодержащим покрытием

Среди коаксиальных разъемов c резьбовым соединением широко распространены разъемы серии SMA. В зависимости от типа разъема, возможно применение при частоте до 18 GHz с контрольным сопротивлением - 50 Ом. Разъем подходит для эластичных и полужестких типов кабеля. Модели SMA разъемов выпускаются для монтажа на печатные платы, используя как технологию сквозного паяния, так и обратной запрессовки контактов. Для монтажа кабельных разъемов серии SMA используются технологии пайки, обжима и опрессовки. Области применения разъемов SMA включают наземную и космическую связь, а также тестовое оборудование.
Соединение торцевого уплотнения для разъемов SMA между штекером и гнездом соответствует IP 68. Указанные спецификации верны для соответствующих серий. Индивидуальные разъемы могут отклоняться от указанных величин. При вопросах и необходимости консультаций, обратитесь к нашим специалистам.
Внимание!
Части корпусов разъемов и монтажных муфт могут быть использованы для создания в дальнейшем SMA моделей с необходимыми параметрами. Готовые соединительные RF кабели с разъемами серии SMA, а также других серий коаксиальных соединителей изготавливаются нашей компанией по спецификациям заказчиков.

Механические характеристики:
Коммутационная износостойкость	≥ 500
Рекомендуемый момент при затяжке соединения	79 - 113 Ncm
Материал контакта	CuBe2
Материал: цельная часть контактной группы	CuZn39Pb3
Материал Solid contact parts MIL-type (нержавеющая сталь)	1.4305
Материал обода	Cu
Материал зубчатой пружинной шайбы	CuSn6
Материал изолятора	PTFE
Материал прокладки	Силикон
Внутреннее покрытие	Cu1Ni2Au1.27
Внешнее покрытие: позолоченное (последняя цифра кода ...1)	Cu1Ni2Au0.8; NiPAu
Внешнее покрытие: MIL позолоченное (последняя цифра кода ...2)	Cu1Ni2Au1.27
Внешнее покрытие: нержавеющая сталь (последняя цифра кода ...6)	пассивированное
Внешнее покрытие: для печатной платы (последняя цифра кода ...7)	SnPb8
Внешнее покрытие: белая бронза (последняя цифра кода...8)	CuSnZn3
Внешнее покрытие: покрыто никелем (последняя цифра кода...9)	Cu2Ni5
Другие металлические части корпуса: позолочено(standard; последняя цифра кода ...1)	Cu2Ni5Au0.2
Другие металлические части корпуса: MIL позолочено (последняя цифра кода ...2)	Cu1Ni2Au0.8
Другие металлические части корпуса: Нержавеющая сталь (MIL type; последняя цифра кода...6)	пассивированное
Другие металлические части корпуса: покрытие белой бронзой последняя цифра кода...8)	CuSnZn3
Другие металлические части корпуса: никелевое покрытие (последняя цифра кода ...9)	Cu2Ni5

Электрические характеристики:
Импеданс	50 Ω
Электрическое напряжение при 50 Hz	1 kV
Рабочее напряжение при частоте 50 Hz	≤ 335 V
Переходное сопротивление внутреннего контакта	≤ 3 mΩ
Переходное сопротивление внешнего контакта	≤ 2 mΩ
Сопротивление изоляции	≥ 5 GΩ
Диапазон частот для эластичного типа кабеля до	12.4 GHz
Диапазон частот для полужестких типов кабеля (прямой корпус) до	18.0 GHz
Диапазон частот для полужестких типов кабеля (угловой корпус) до	12.4 GHz
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 1 GHz	≥ 20.0 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 2 GHz	≥ 19.2 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 4 GHz	≥ 17.7 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 6 GHz	≥ 16.5 dB
Затухание для полужесткого типа кабеля (прямой корпус) на частоте 1 GHz	≥ 28.5 dB
Затухание для полужесткого типа кабеля (прямой корпус) на частоте 2 GHz	≥ 27.5 dB
Затухание для полужесткого типа кабеля (прямой корпус) на частоте 4 GHz	≥ 26.0 dB
Затухание для полужесткого типа кабеля (прямой корпус) на частоте 6 GHz	≥ 24.9 dB
Затухание для полужесткого типа кабеля (угловой корпус) на частоте 1 GHz	≥ 25.7 dB
Затухание для полужесткого типа кабеля (угловой корпус) на частоте 2 GHz	≥ 25.2 dB
Затухание для полужесткого типа кабеля (угловой корпус) на частоте 4 GHz	≥ 24.2 dB
Затухание для полужесткого типа кабеля (угловой корпус) на частоте 6 GHz	≥ 23.2 dB

Климатические характеристики
Соответствие стандарту IEC 60068 – 1	55/155/56

Спецификация

Электрические параметры коннектора SMA(штекер) male для RG223:
Волновое сопротивление: 50 Ом
Частотный диапазон: рекомендовано 0~3 ГГц, что соответствует типовому использованию кабеля RG223. На более высоких частотах эксплуатация коннектора разрешается, значение RL/IL можно получить у производителя по отдельному запросу.
КСВ:
≤1.15 (RL – 23,13 дБ) @ 900 МГц
≤1.2 (RL – 20,83 дБ) @ 1800 МГц
≤1.3 (RL – 17,69 дБ) @ 3000 МГц.
Реальные измерения приведены на скриншоте измерительного прибора в фотогалерее. Измерения сделаны на Agilent E8358A Network Analyzer
Внесенные потери (IL, Insertion Loss):
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц

Диэлектрик выдерживает напряжение: минимум 1000 В

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

RG-223

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

500

Норма отпуска товара

от 1

Покрытие

золото

Тип

SMA

Тип разъема

SMA

Частотный диапазон f (макс.), ГГц

до 3 ГГц
