3.01.283 - RP-SMA - Разъем RP-SMA(гнездо) female для RG223, покрытие - золото

Предзаказ

Производитель: Leno RF (КНР)
Модель: 3.01.283 - RP-SMA
Артикул: 000049089

48.45 ₴

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:RG-223

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.01.283 - RP-SMA - Разъем RP-SMA(гнездо) female для RG223, покрытие - золото

48.45 ₴

Описание

3.01.283 - RP-SMA - Разъем RP-SMA(гнездо) female для RG223, покрытие - золото

Совместимые кабели: RG-223, RG-142, RG-400

Материалы и покрытие коннектора RP-SMA (гнездо) female для RG223:

Центральный контакт – фосфорная бронза с позолоченным покрытием
Диэлектрик – PTFE (фторопласт), белый цвет
Корпус коннектора – латунь с золотым покрытием
Обжимная гильза – мягкая медь с позолотой

Центральный пин имеет выступ для фиксации внутри диэлектрика и предотвращает прохождение пина сквозь тело коннектора.

Пайка центрального пина обеспечивает лучшее значение КСВ, чем обжимка.

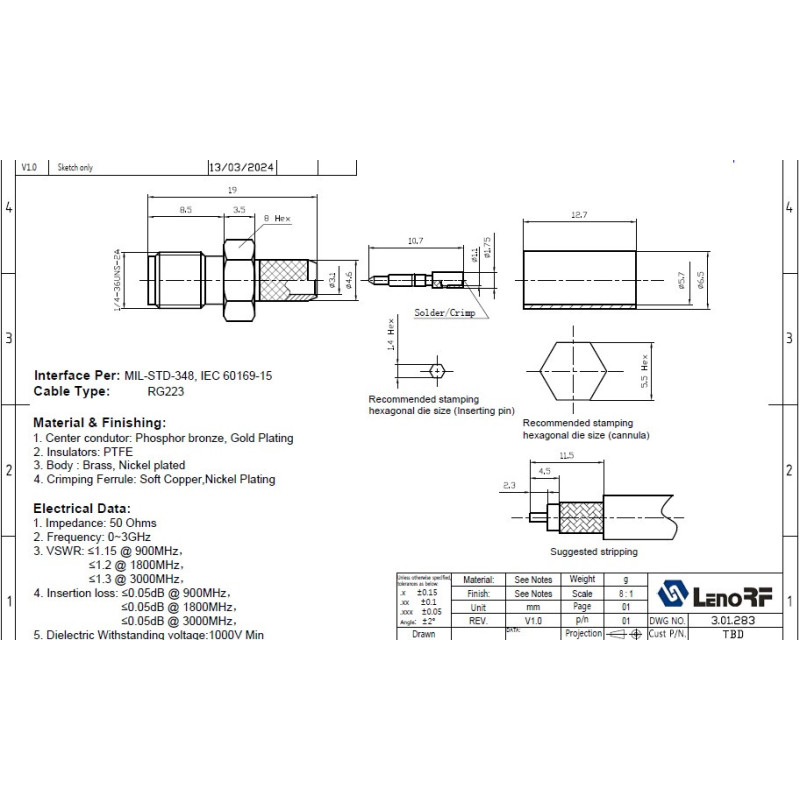

Монтаж коннектора - обжимка или пайка центральной жилы и обжимкавнешнего проводника. Центральная жила обжимается шестигранником1.4мм или паяется через установленное отверстие, внешний проводникобжимается шестигранником 5.41мм (.213").

Сплошная однородная накатка длиной 6мм нанесена на хвостовик тела коннектора.

Пайка центрального пина обеспечивает лучшее значение КСВ, чем обжимка.

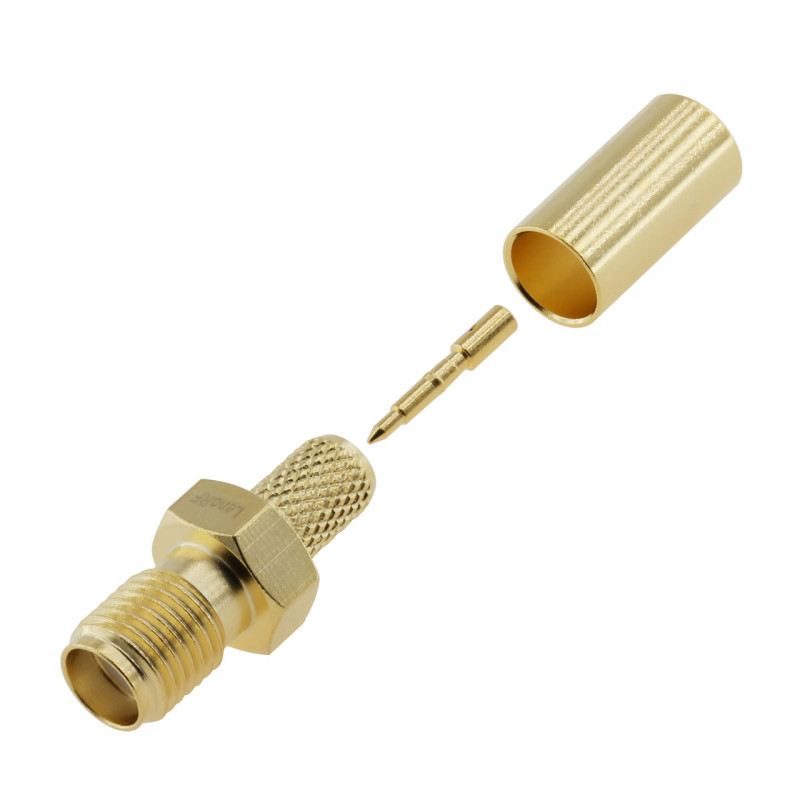

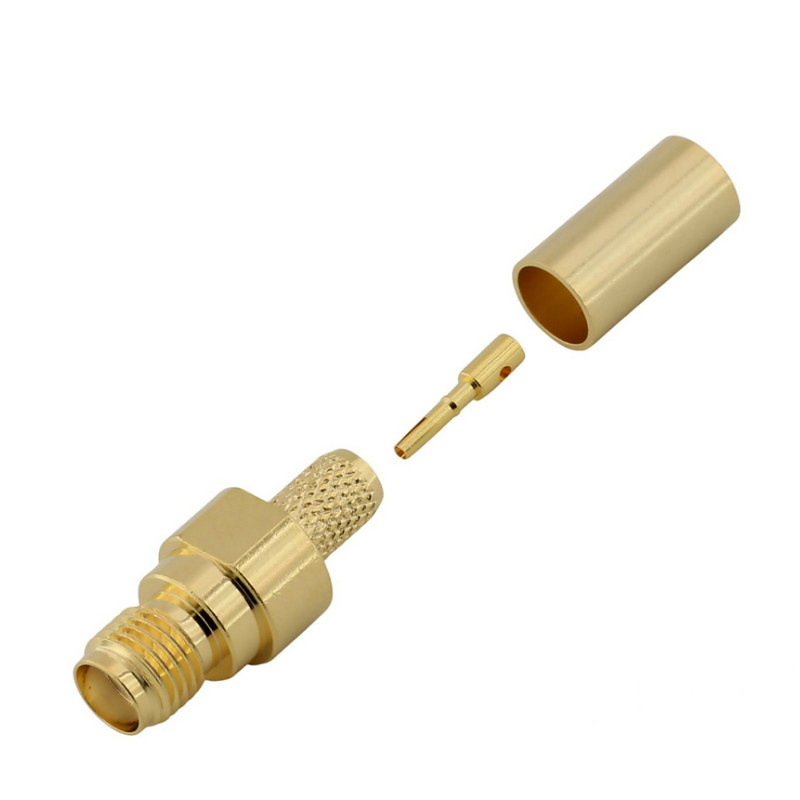

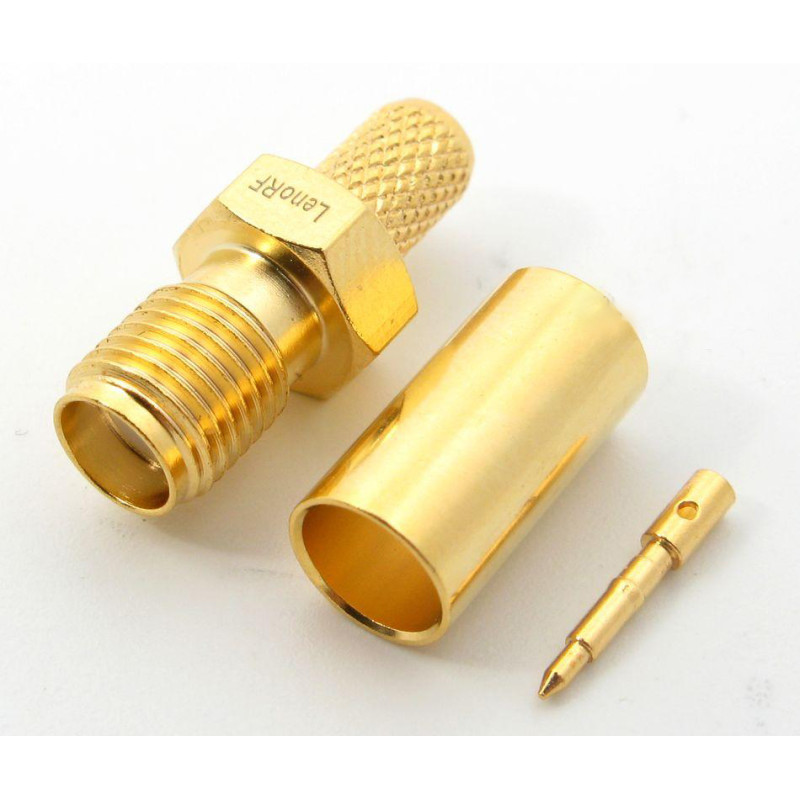

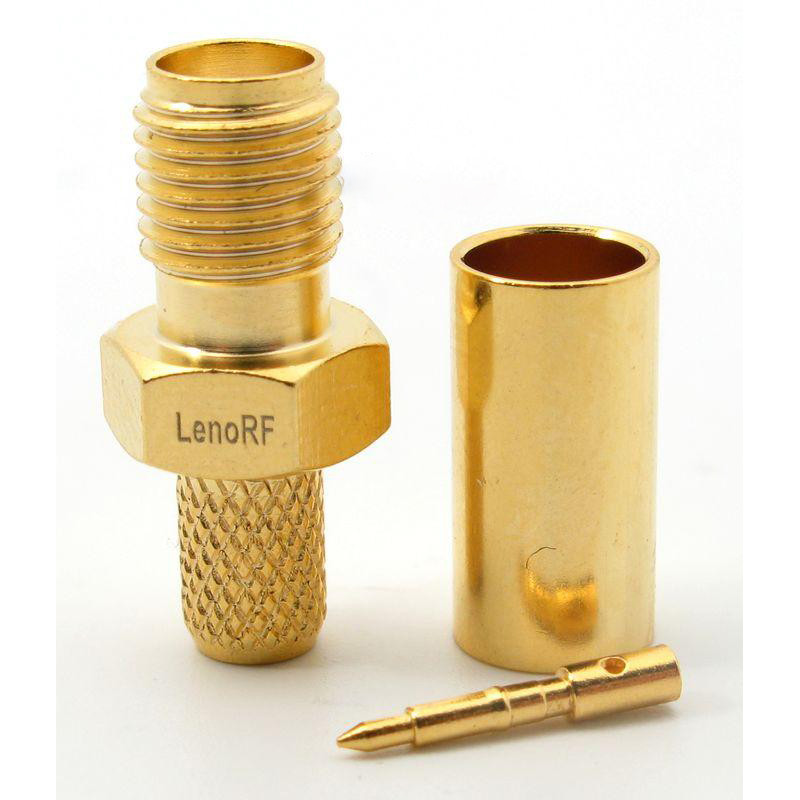

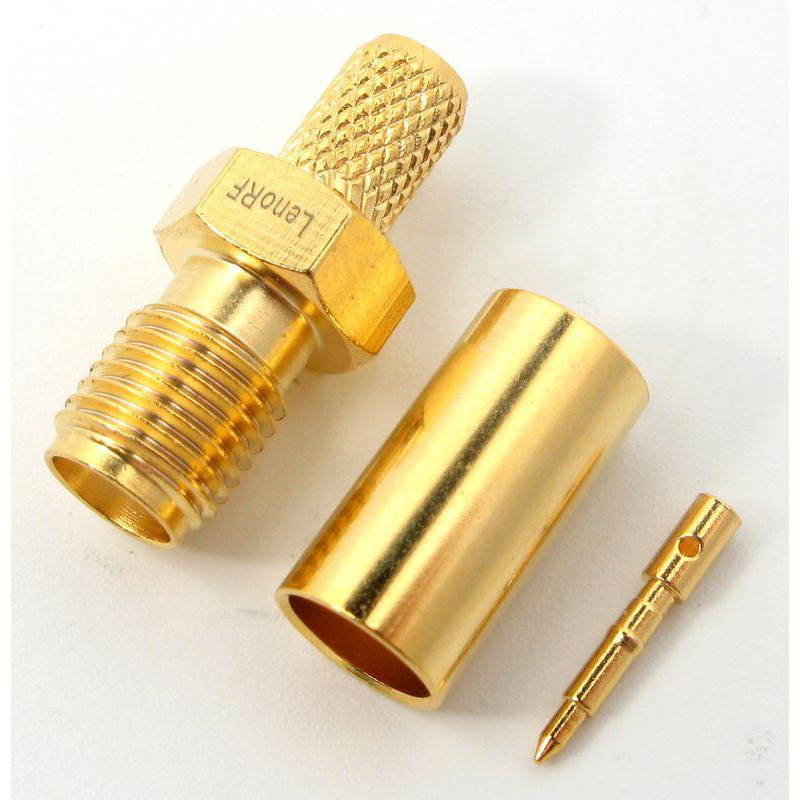

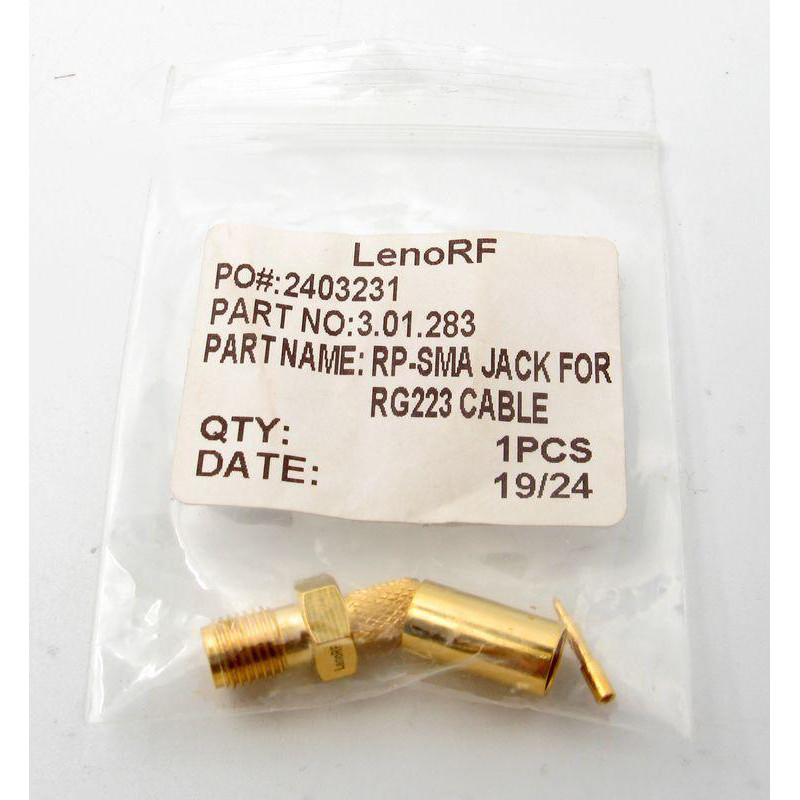

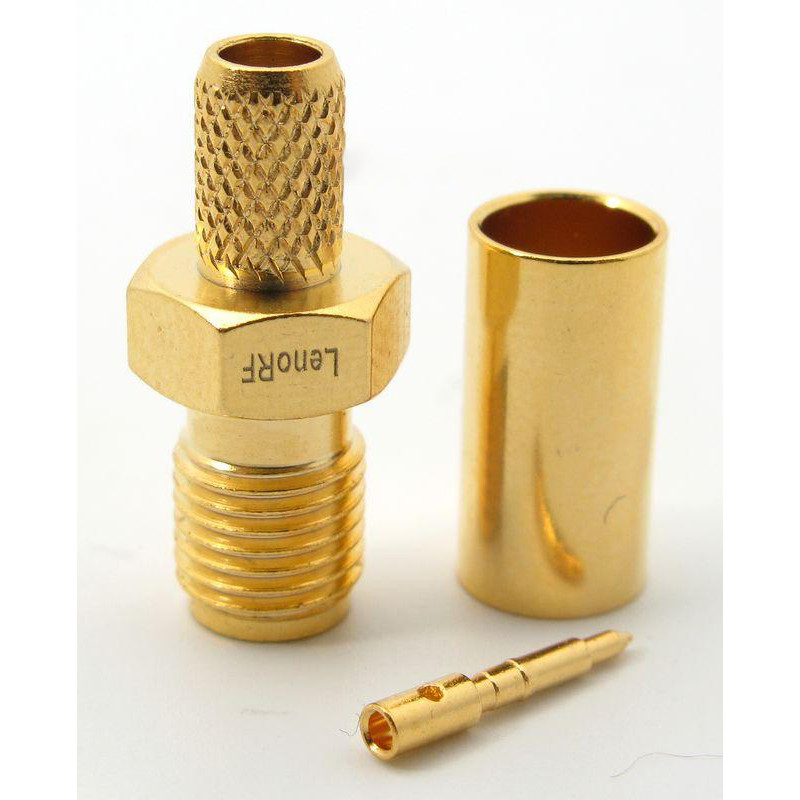

Упакованный коннектор в индивидуальный пластиковый пакет. Состоитиз 3-х частей: тела коннектора, центрального пина и обжимной гильзы.

Размер подшипника между параллельными гранями - 7.95мм. Для удержанияконнектора во время соединения с противоположным соединителем нужноиспользовать рожковый ключ на 8.

Спецификация

Электрические параметры коннектора RP-SMA(гнездо) female для RG223:
Волновое сопротивление: 50 Ом
Частотный диапазон: рекомендовано 0~3 ГГц, что соответствует типовому использованию кабеля RG223. На более высоких частотах эксплуатация коннектора разрешается, значение RL/IL можно получить у производителя по отдельному запросу.
КСВ:
≤1.15 (RL – 23,13 дБ) @ 900 МГц
≤1.2 (RL – 20,83 дБ) @ 1800 МГц
≤1.3 (RL – 17,69 дБ) @ 3000 МГц.
Реальные измерения приведены на скриншоте измерительного прибора в фотогалерее. Измерения сделаны на Agilent E8358A Network Analyzer
Внесенные потери (IL, Insertion Loss):
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц

Диэлектрик выдерживает напряжение: минимум 1000 В

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

RG-223

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

500

Норма отпуска товара

от 1

Покрытие

золото

Тип

SMA

Тип разъема

SMA

Частотный диапазон f (макс.), ГГц

до 3 ГГц
