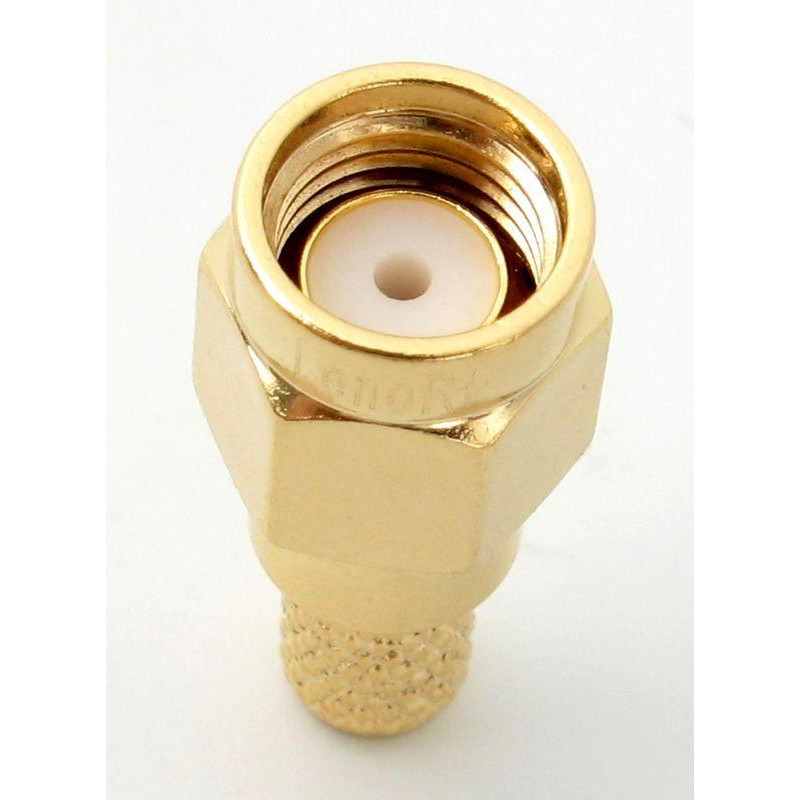

3.01.301 - RP-SMA (male) для RG223 - Коннектор RP-SMA (штекер) для коаксиального кабеля RG223

Name: 3.01.301 - RP-SMA (male) для RG223 - Коннектор RP-SMA (штекер) для коаксиального кабеля RG223
Brand: Leno RF (КНР)
SKU: 000049242
Price: 85.00 UAH
Availability: InStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

3.01.301 - RP-SMA (male) для RG223 - Коннектор RP-SMA (штекер) для коаксиального кабеля RG223

В наличии

Производитель: Leno RF (КНР)
Модель: 3.01.301 - RP-SMA(male) for RG223
Артикул: 000049242

85.00 ₴

Нашли дешевле?

Купить этот товар в 1 клик:

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:RG-223

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.01.301 - RP-SMA (male) для RG223 - Коннектор RP-SMA (штекер) для коаксиального кабеля RG223

85.00 ₴

Описание

Совместимые кабели: RG-223, RG-142, RG-400

Материалы и покрытие коннектора RP-SMA (штекер) male для RG223:

Центральный контакт – фосфорная бронза с золотым покрытием.
Диэлектрик – PTFE (фторопласт), белый.
Корпус – латунь с золотосодержащим покрытием.
Обжимная гильза – мягкая медь с золотосодержащим покрытием.

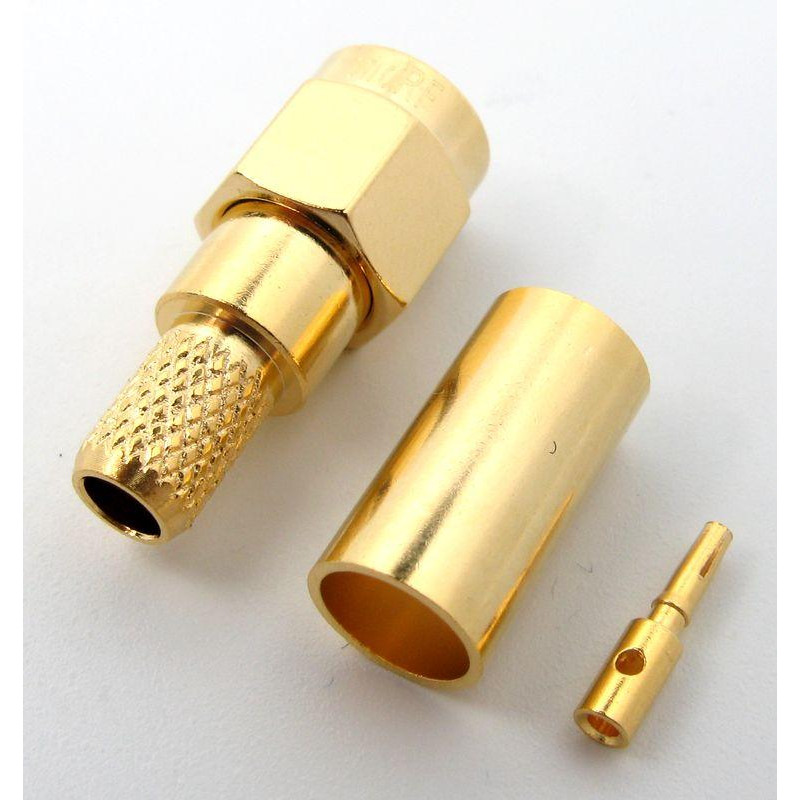

На хвостовике корпуса выполнена равномерная накатка длиной 6 мм.

Монтаж:

Центральная жила может быть запаяна через специальное отверстие или обжата шестигранником 1.72 мм (.068").
Внешний проводник обжимается шестигранником 5.41 мм (.213").
Пайка центрального контакта обеспечивает более низкие значения КСВ по сравнению с обжатием.

Центральный пин имеет выступ, который фиксируется внутри диэлектрика и предотвращает его проскальзывание через корпус.

Комплектация:

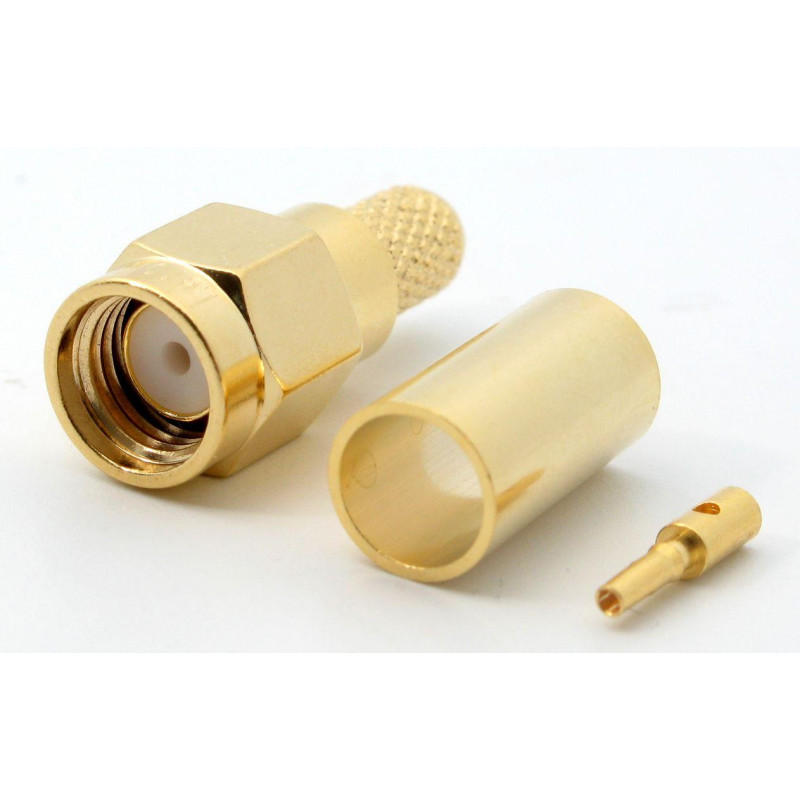

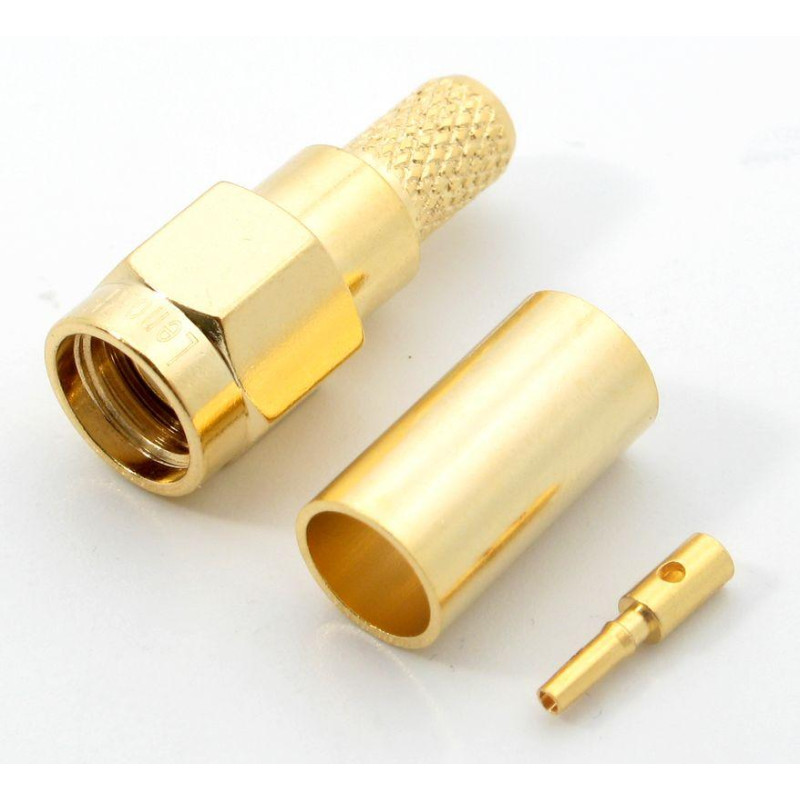

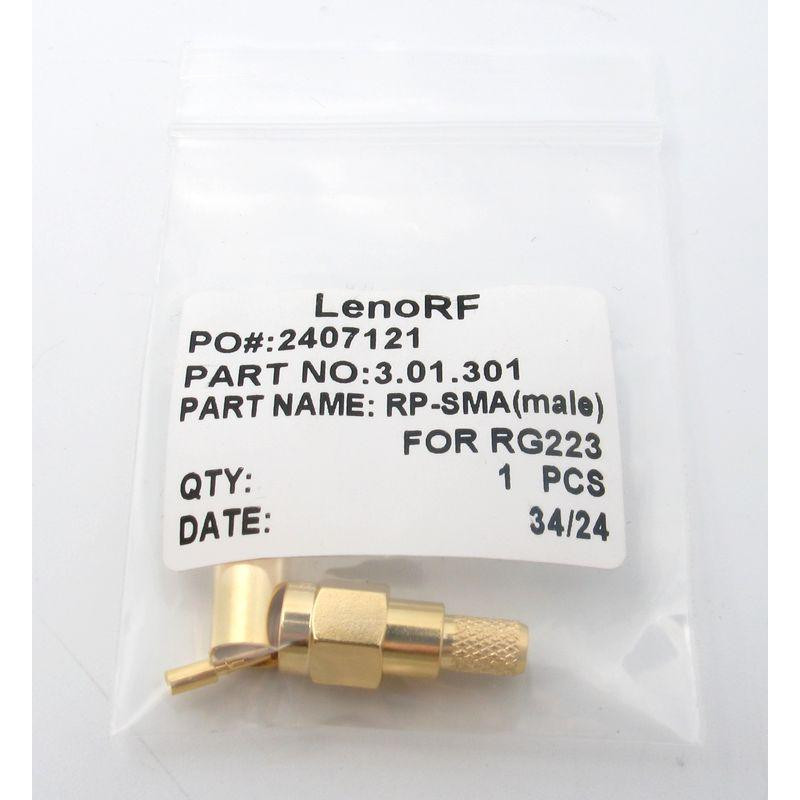

Коннектор поставляется в индивидуальной полиэтиленовой упаковке и состоит из трех частей: корпуса, центрального пина и обжимной гильзы.

Размеры и монтажные рекомендации:

Ширина гайки между противоположными гранями – 7.95 мм (рекомендуется использовать рожковый ключ на 8 мм).
Оптимальный момент затяжки гайки – 0.9 Н·м. Для точности следует применять динамометрический ключ.
Недостаточная или чрезмерная затяжка ухудшает показатели КСВ на коннекторе.

Спецификация

Электрические параметры коннектора RP-SMA(штекер) для RG223:
Волновое сопротивление: 50 Ом
Частотный диапазон: рекомендовано 0~3 ГГц, что соответствует типовому использованию кабеля RG223. На более высоких частотах эксплуатация коннектора разрешается, значение RL/IL можно получить у производителя по отдельному запросу.
КСВ:
≤1.15 (RL – 23,13 дБ) @ 900 МГц
≤1.2 (RL – 20,83 дБ) @ 1800 МГц
≤1.3 (RL – 17,69 дБ) @ 3000 МГц.
Внесенные потери (IL, Insertion Loss):
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц

Диэлектрик выдерживает напряжение: минимум 1000 В

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

RG-223

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

500

Норма отпуска товара

от 1

Покрытие

золото

Тип

RP-SMA

Тип разъема

RP-SMA

Частотный диапазон f (макс.), ГГц

до 3 ГГц
