3.04.0254 - N - Разъем N (гнездо) для коаксиального кабеля RG316, покрытие - золото

Name: 3.04.0254 - N - Разъем N (гнездо) для коаксиального кабеля RG316, покрытие - золото
Brand: Leno RF (КНР)
SKU: 000049096
Price: 108.38 UAH
Availability: InStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

3.04.0254 - N - Разъем N (гнездо) для коаксиального кабеля RG316, покрытие - золото

В наличии

Производитель: Leno RF (КНР)
Модель: 3.04.0254 - N
Артикул: 000049096

108.38 ₴

Нашли дешевле?

Купить этот товар в 1 клик:

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:G7 (RG-316/U | RG174/U)

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.04.0254 - N - Разъем N (гнездо) для коаксиального кабеля RG316, покрытие - золото

108.38 ₴

Описание

Коннектор N (гнездо) female для кабеля RG316 – это высокочастотный разъем с волновым сопротивлением 50 Ом, предназначенный для использования в радиочастотных системах до 6 ГГц. Он совместим с кабелями RG316, RG174, RG-188A/U, MRC 100 Flex и LMR-100A. Конструкция включает в себя фосфорнобронзовый центральный контакт с золотым покрытием, диэлектрик из фторопласта (PTFE), латунный корпус с никелированным покрытием и медную опрессовочную гильзу.

Коннектор обеспечивает низкий уровень потерь сигнала и стабильные характеристики КСВН по всему рабочему диапазону частот. Монтаж производится путем пайки центрального контакта и опрессовки внешнего проводника шестигранником 3,25 мм. Для удобства установки корпус оснащен шестигранной фрезеровкой под ключ 12 мм.

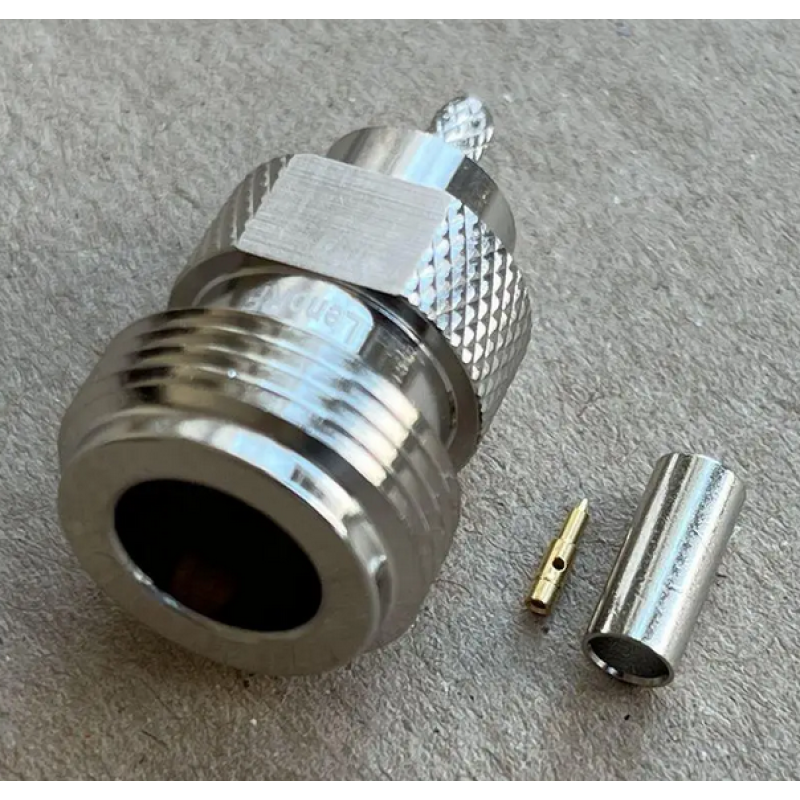

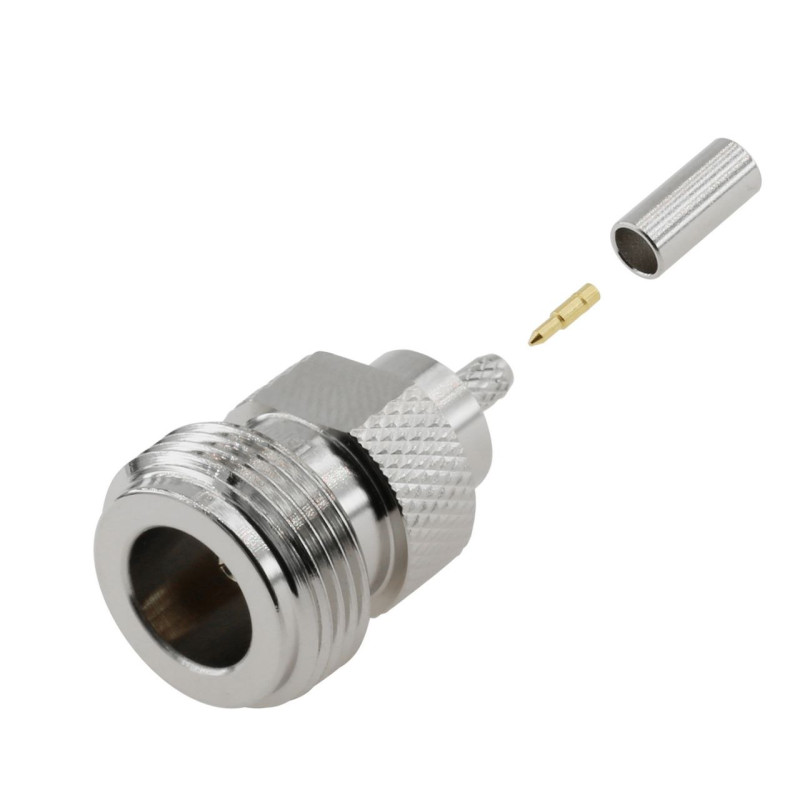

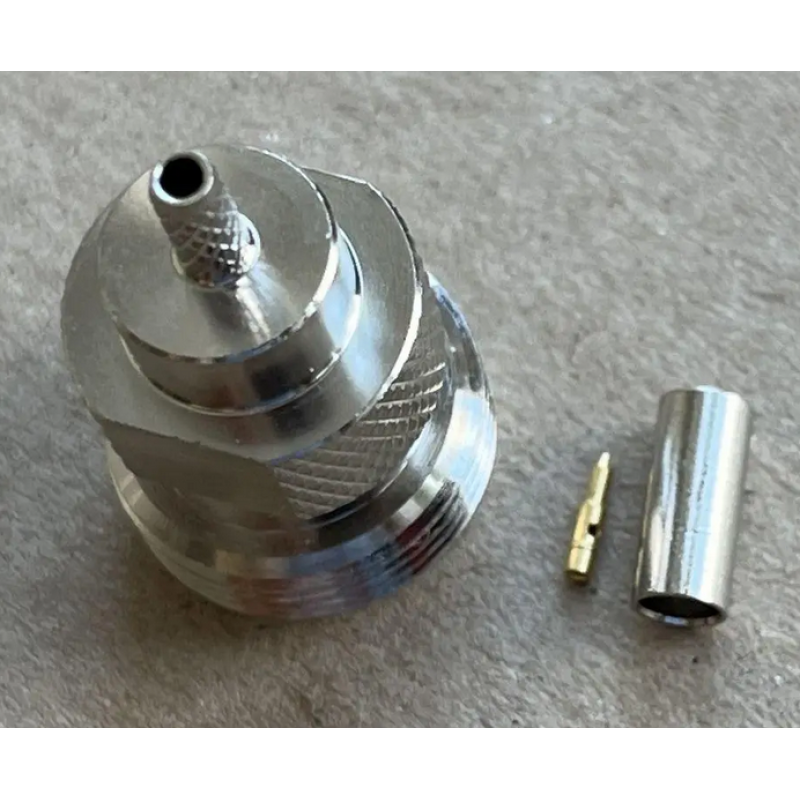

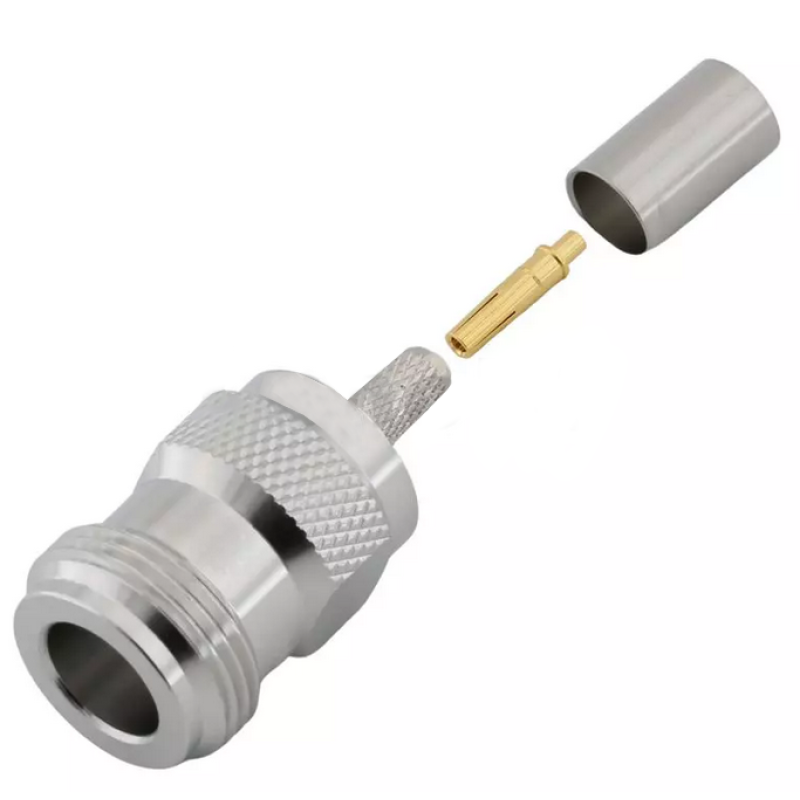

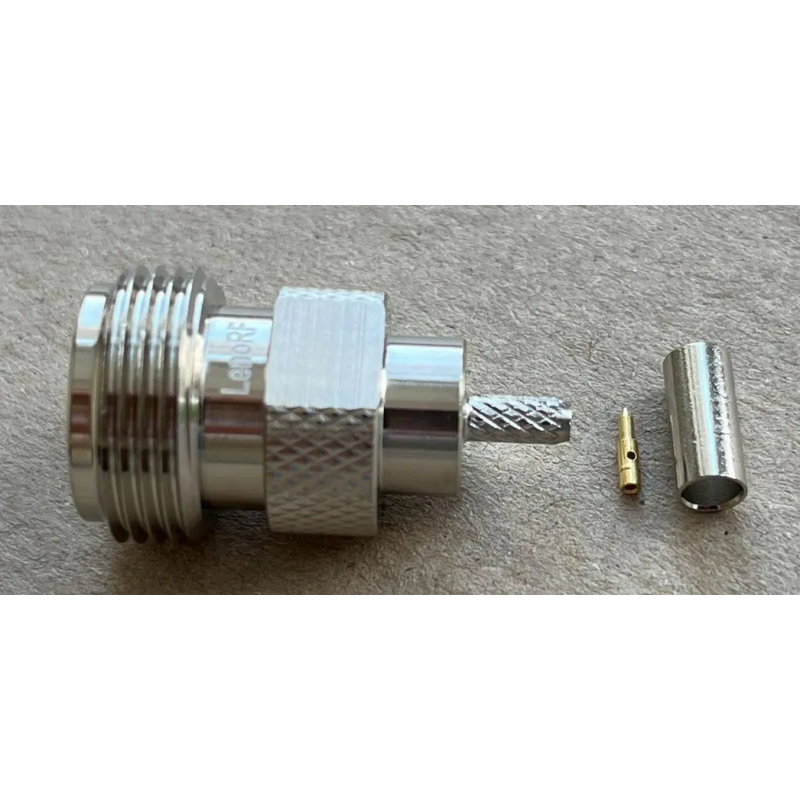

Коннектор поставляется в индивидуальной упаковке и состоит из трех частей: корпуса, центрального контакта и опрессовочной гильзы. Благодаря надежной конструкции и качественным материалам он обеспечивает долговременную и стабильную работу в радиочастотных системах.

Конструктивные особенности:

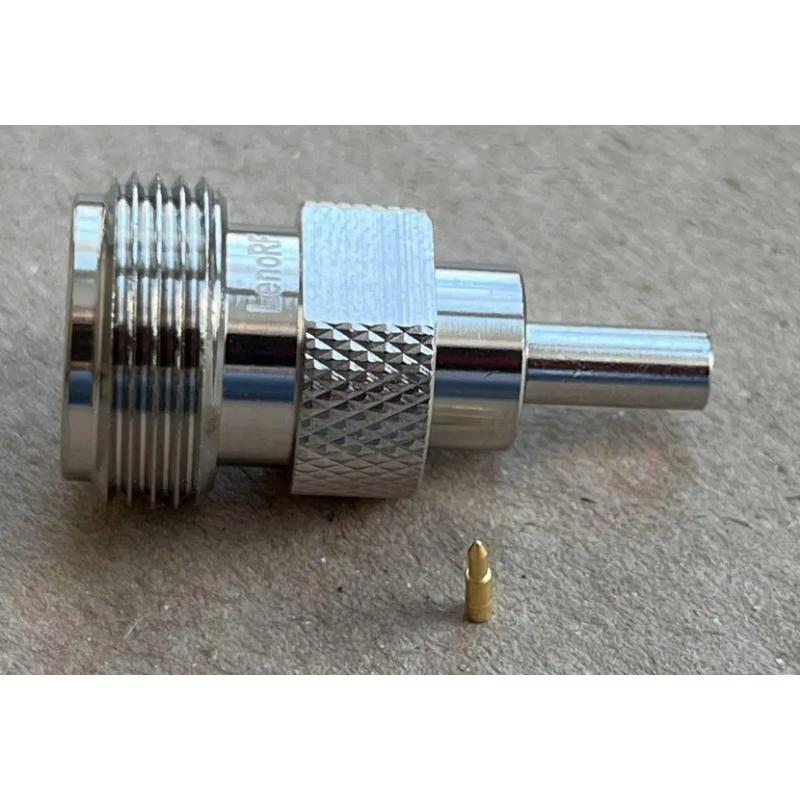

Сплошная равномерная накатка (6 мм) на хвостовике для улучшения сцепления.
Монтаж производится пайкой центрального контакта и опрессовкой внешнего проводника шестигранником 3,25 мм (0.128").

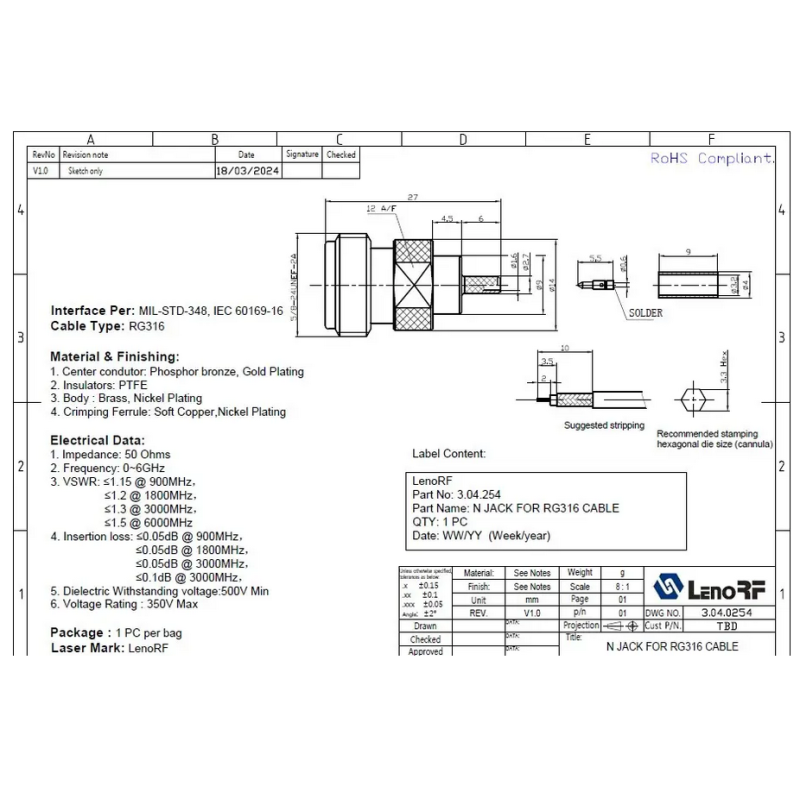

Подробные размеры для зачистки кабеля приведены в спецификации (см. фото).

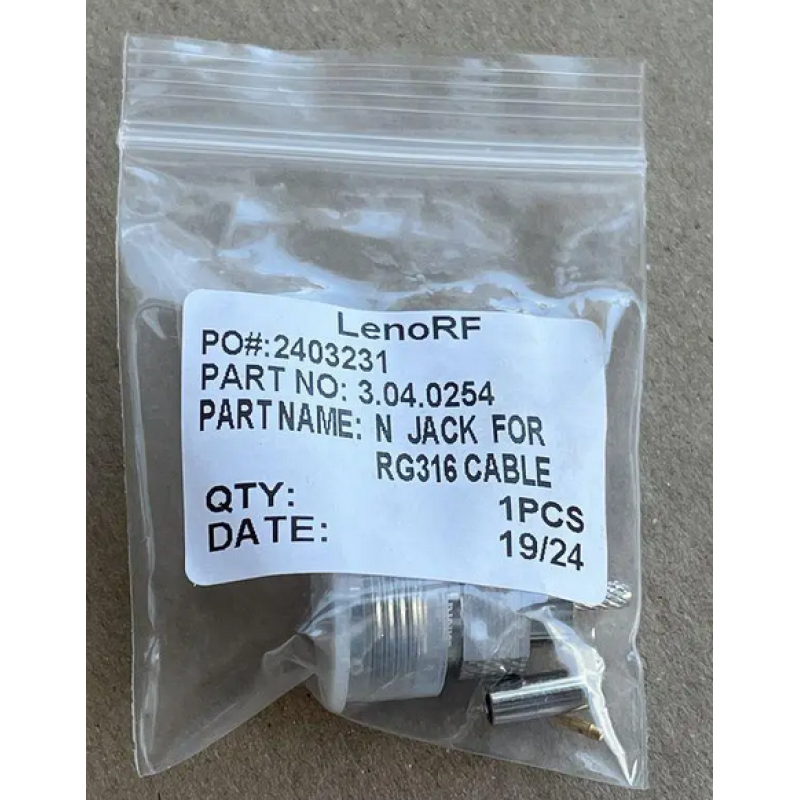

Поставляется в индивидуальной упаковке, содержащей три элемента: корпус коннектора, центральный пен и опрессовочную гильзу.
Для удобства монтажа предусмотрена шестигранная фрезеровка под ключ 12 мм, что позволяет надежно зафиксировать коннектор во время затяжки резьбового соединения.
Рекомендуемый момент затяжки для латунных N-коннекторов – 5 Нм.

Спецификация

Совместимые типы кабелей:

RG316, RG174, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF), LMR-100A

Материалы и покрытия:

Центральный контакт: фосфорная бронза с золотосодержащим покрытием
Диэлектрик: PTFE (фторопласт), белый
Корпус: латунь с никелированным покрытием
Опрессовочная гильза: медь с никелированным покрытием

Электрические характеристики:

Волновое сопротивление: 50 Ом
Частотный диапазон: 0–6 ГГц (рекомендуется для RG316). Для более высоких частот возможна эксплуатация, а реальные значения RL/IL можно уточнить у производителя.
КСВН:
≤1.15 (RL = 23,13 дБ) @ 900 МГц
≤1.2 (RL = 20,83 дБ) @ 1800 МГц
≤1.3 (RL = 17,692 дБ) @ 3000 МГц
≤1.50 (RL = 13,979 дБ) @ 6000 МГц

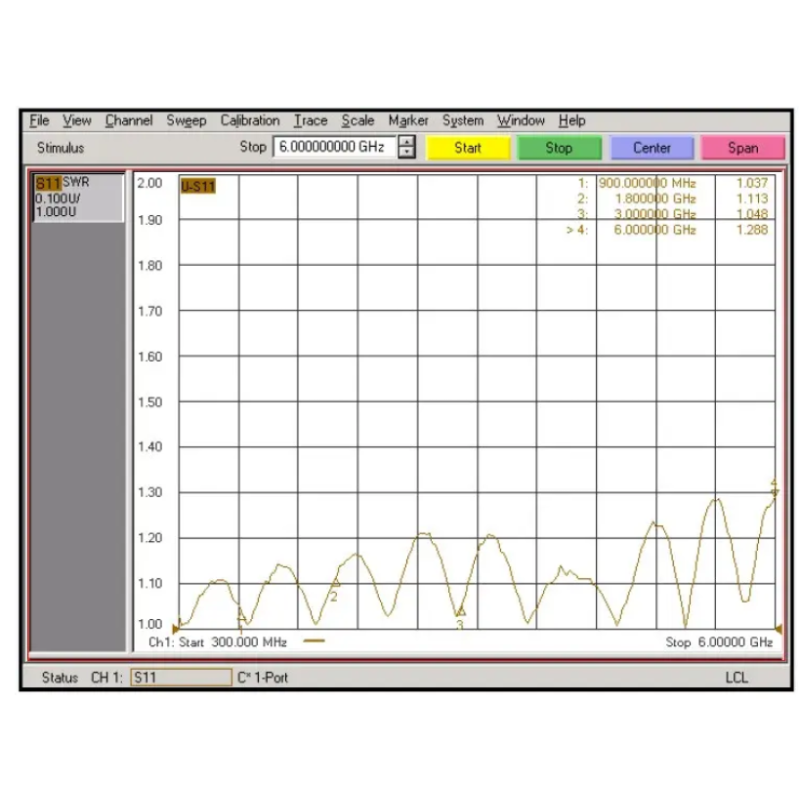

Данные получены с помощью Agilent E8358A Network Analyzer (см. фото).
Внесенные потери (IL):
≤0.05 дБ @ 900, 1800, 3000 МГц
≤0.1 дБ @ 6000 МГц
Электрическая прочность диэлектрика: не менее 1000 В

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

G7 (RG-316/U | RG174/U)

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

350

Норма отпуска товара

от 1

Покрытие

никель

Тип

Тип разъема

Частотный диапазон f (макс.), ГГц

до 6 ГГц
