3.04.0255 - N - Разъем N(штекер) male для для RG223, покрытие - золото, потери: ≤0.05 дБ 900 МГц

Name: 3.04.0255 - N - Разъем N(штекер) male для для RG223, покрытие - золото, потери: ≤0.05 дБ 900 МГц
Brand: Leno RF (КНР)
SKU: 000049092
Price: 151.79 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

3.04.0255 - N - Разъем N(штекер) male для для RG223, покрытие - золото, потери: ≤0.05 дБ 900 МГц

Предзаказ

Производитель: Leno RF (КНР)
Модель: 3.04.0255 - N
Артикул: 49092

151.79 ₴

99999 или более 151.79 ₴

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:RG-223

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.04.0255 - N - Разъем N(штекер) male для для RG223, покрытие - золото, потери: ≤0.05 дБ 900 МГц

151.79 ₴

Описание

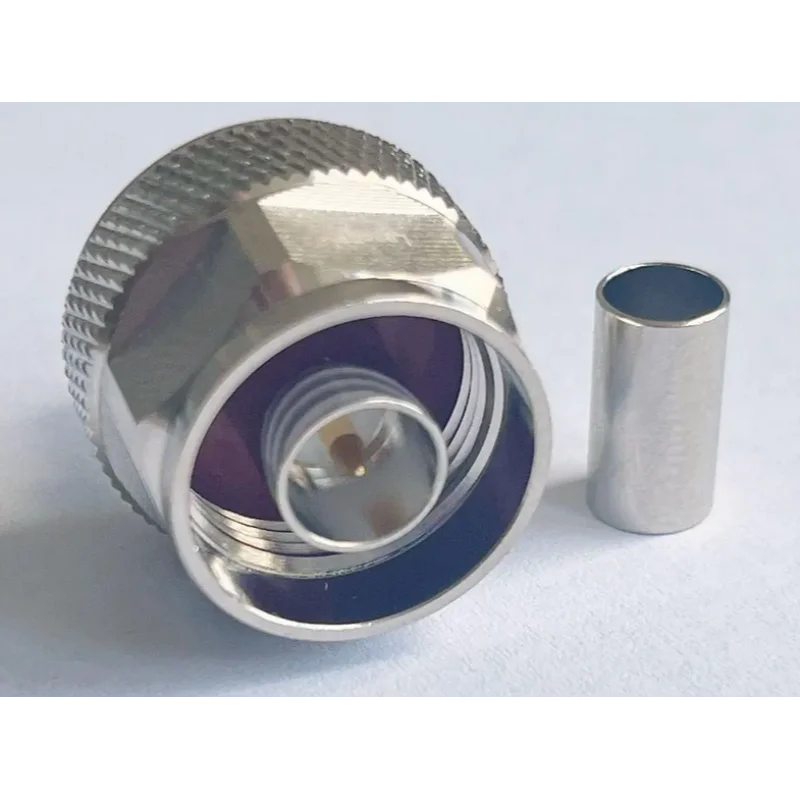

Коннектор N (штекер) male предназначен для работы с коаксиальными кабелями RG-223, RG-142 и RG-400. Его конструкция включает в себя центральный контакт из фосфорной бронзы с золотым покрытием, диэлектрик из фторопласта, а также латунный корпус и медную опрессовочную гильзу, покрытые никелем. Благодаря таким материалам коннектор обеспечивает надежное соединение, механическую прочность и коррозионную стойкость.

Электрические характеристики коннектора отвечают требованиям высокочастотных систем, обеспечивая низкий уровень потерь сигнала и устойчивый коэффициент стоячей волны в широком диапазоне частот. Центральный контакт может быть как припаян, так и опрессован, причем пайка гарантирует лучшие показатели КСО. Реальные параметры подтверждены измерениями на профессиональном оборудовании.

Коннектор имеет сплошную накатку на хвостовик для улучшенного сцепления при монтаже. Гайка оснащена рифлением для удобной ручной закрутки, а также шестигранной фрезеровкой для окончательной затяжки ключом. Поставляется в индивидуальной упаковке, содержащей корпус, центральный пен и опрессовочную гильзу, обеспечивая удобство транспортировки и хранения.

Конструктивные особенности:

Сплошная накатка (6 мм) на хвостовике для улучшенного сцепления.
Монтаж предусматривает опрессовку или пайку центрального контакта и опрессовку внешнего проводника. Центральная жила может быть опрессована шестигранником 1,4 мм или припаяна через специальное отверстие. Наружный проводник опрессовывается шестигранником 5,41 мм (0.213").
Пайка центрального контакта обеспечивает лучшие характеристики КСО, чем опрессовка.

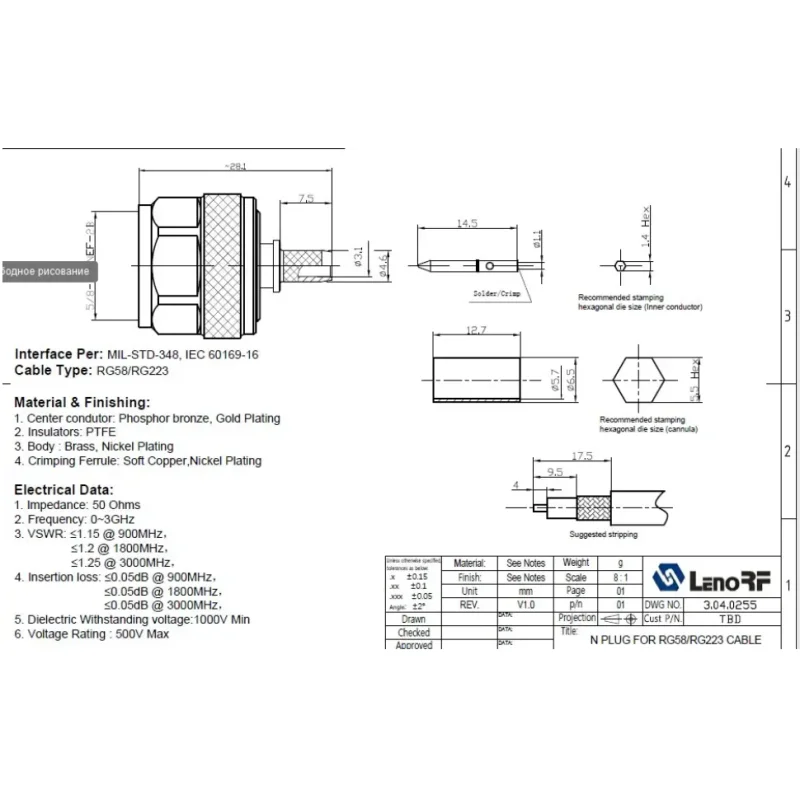

Подробные размеры зачистки кабеля указаны в спецификации (см. фото).

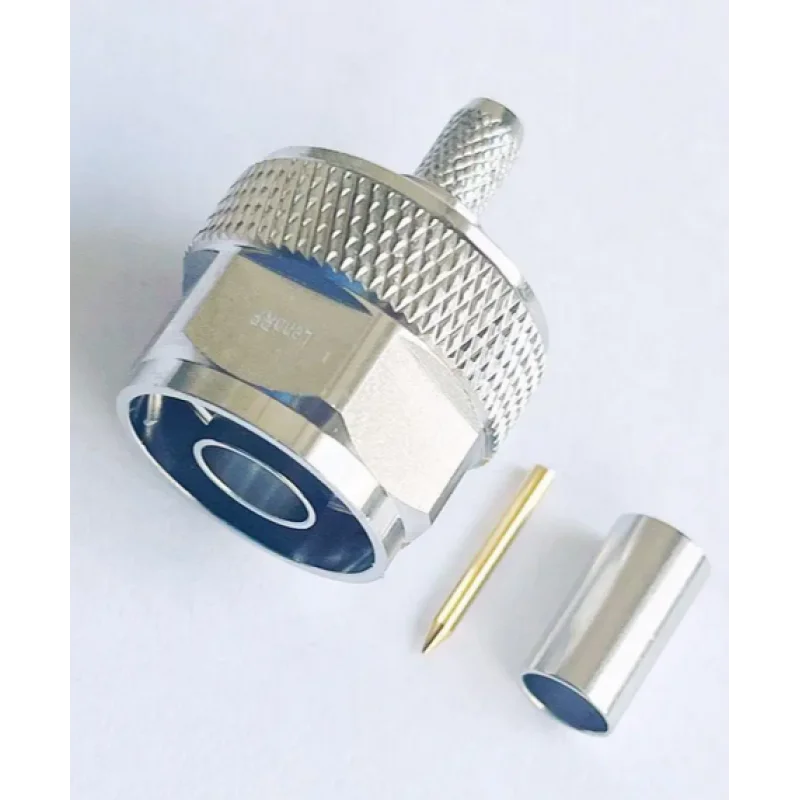

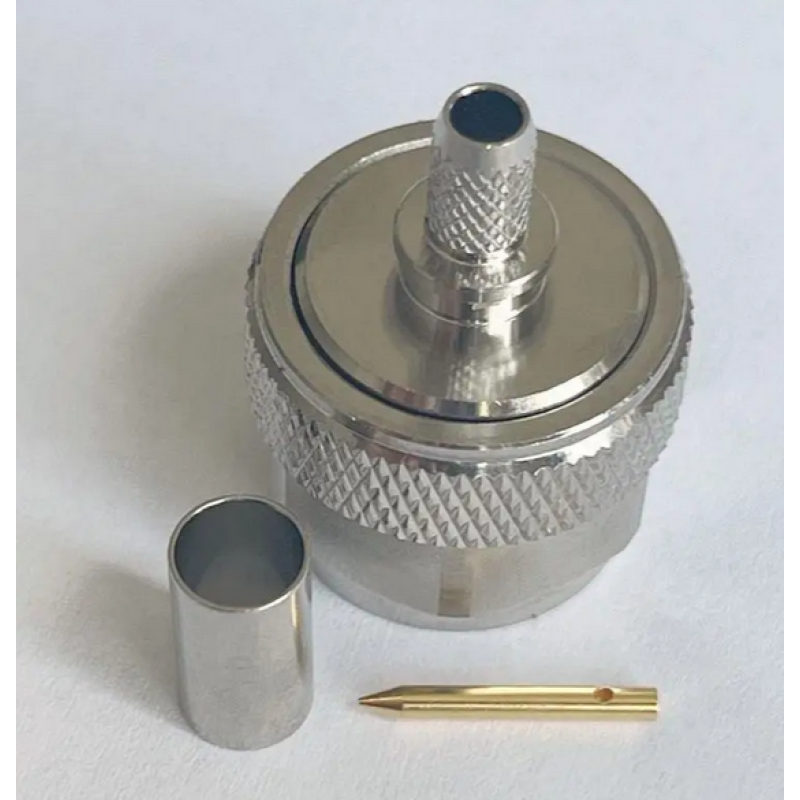

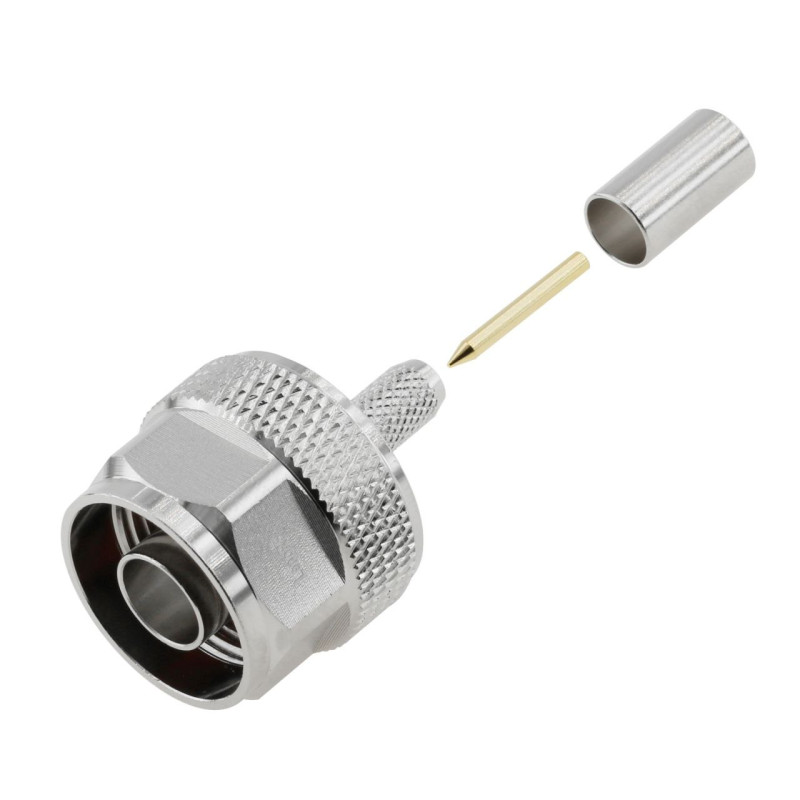

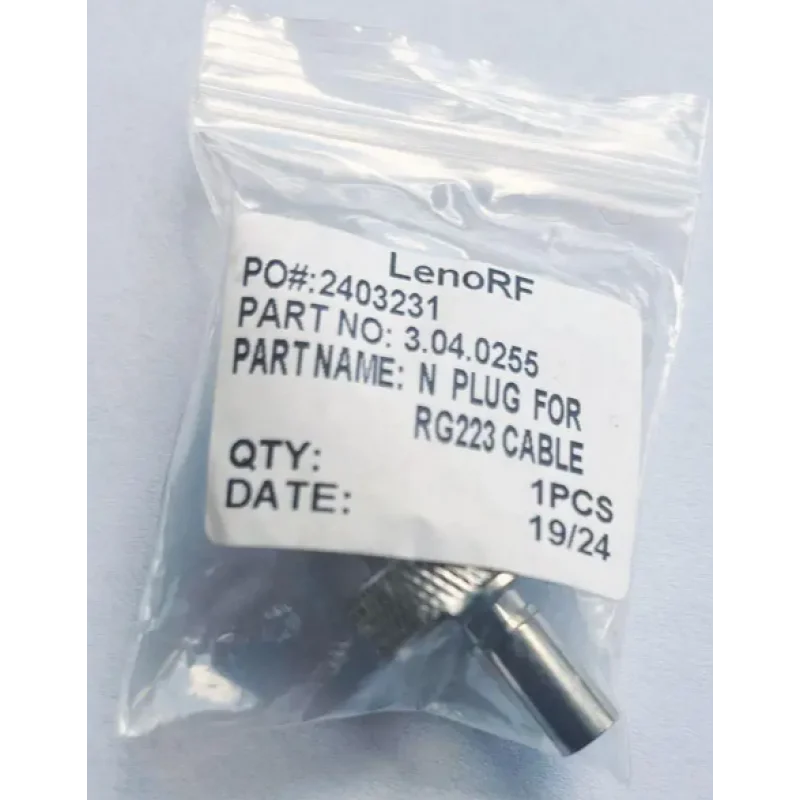

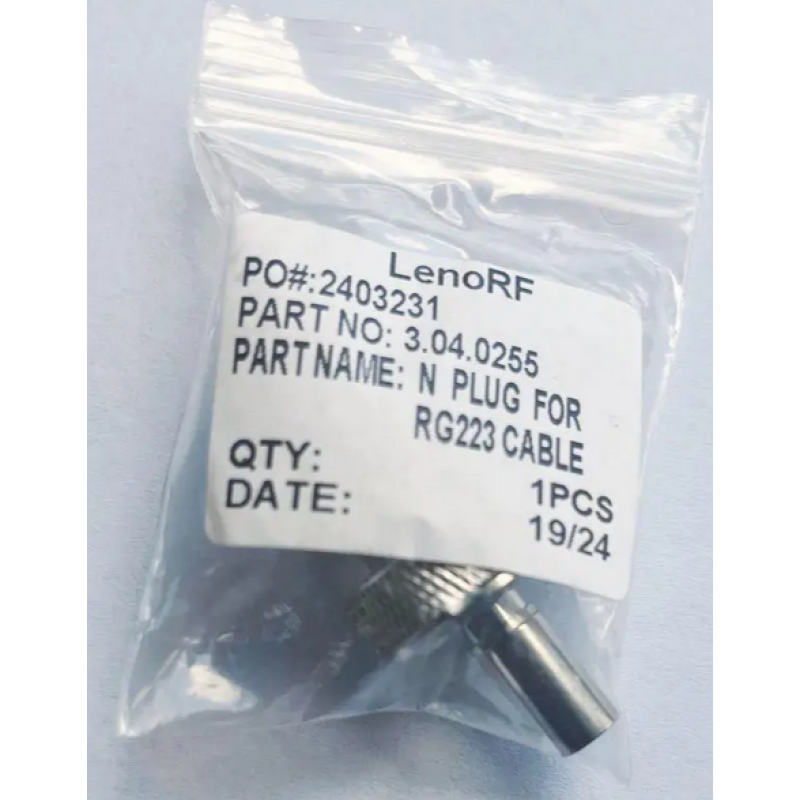

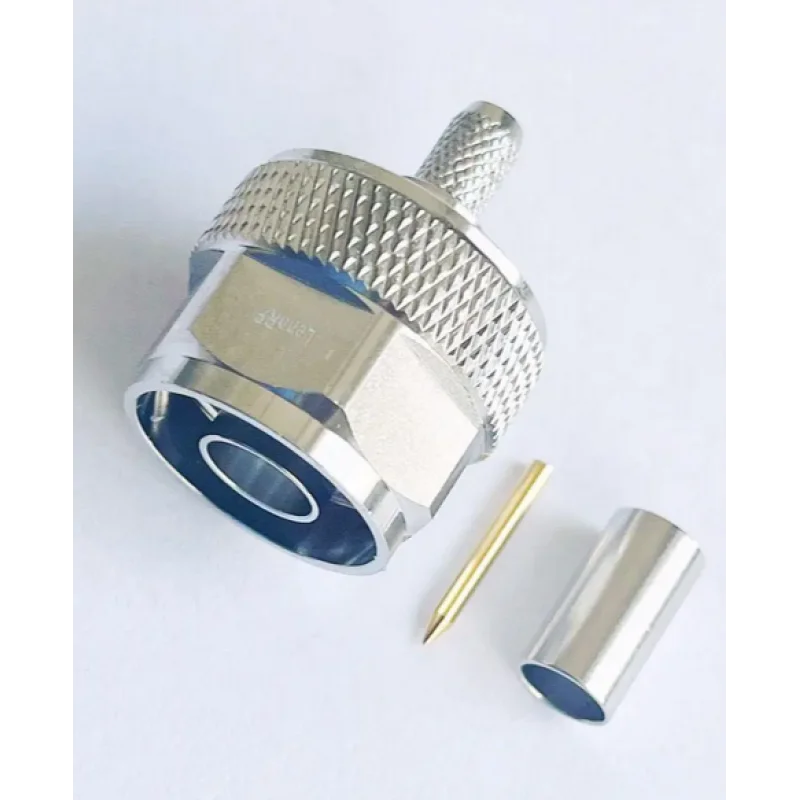

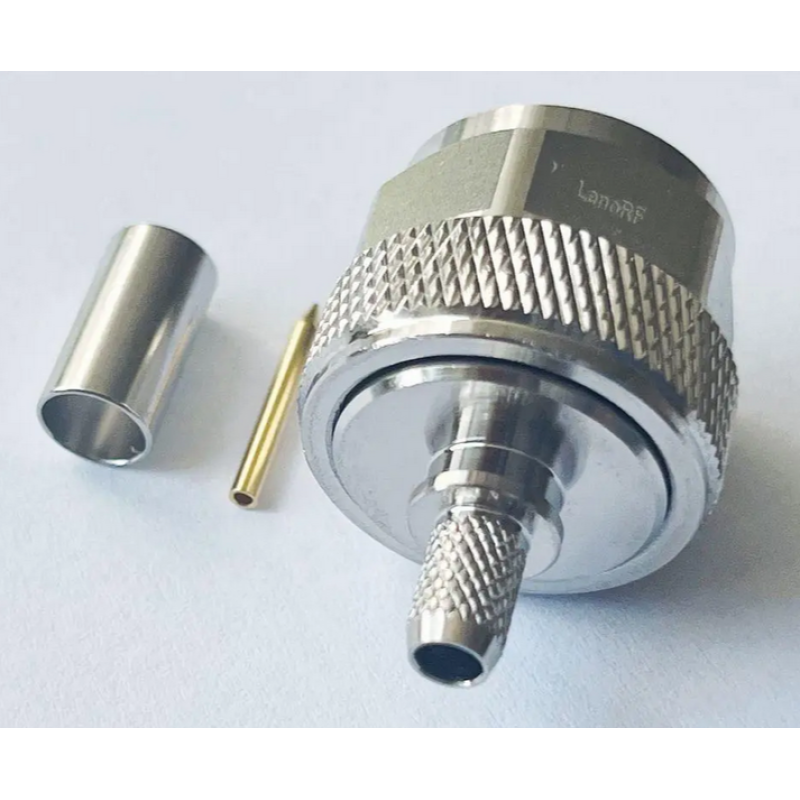

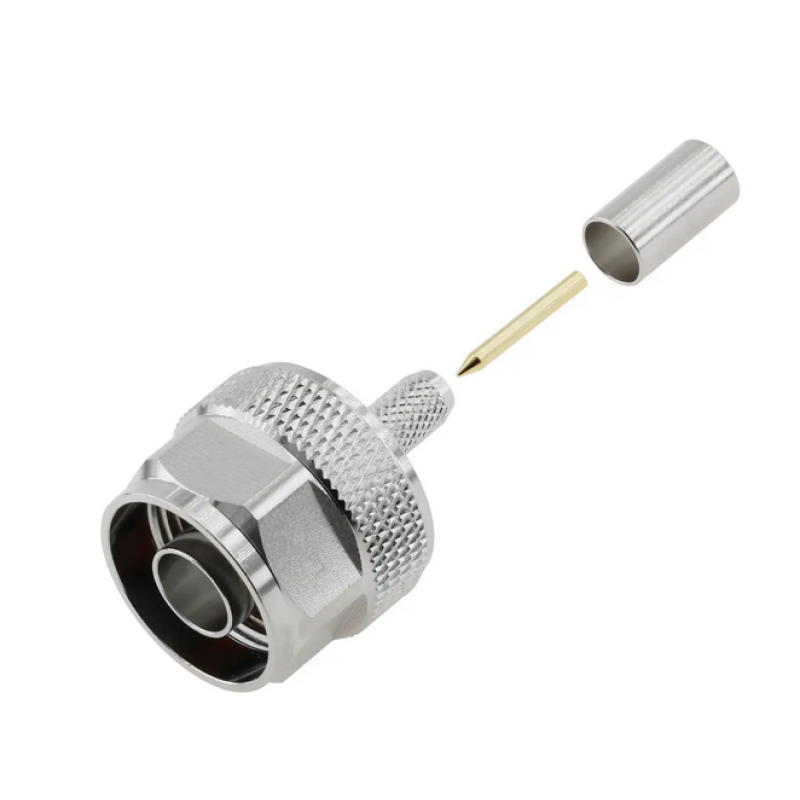

Коннектор поставляется в индивидуальной упаковке, содержащей три компонента: корпус, центральный пен и опрессовочную гильзу.
Гайка оснащена накаткой для удобной ручной закрутки и шестигранной фрезеровкой для затяжки ключом размером 18 мм.

Спецификация

Совместимые кабели:
Коннектор подходит для использования с кабелями RG-223, RG-142 и RG-400.

Материалы и покрытия:

Центральный контакт: фосфорная бронза с золотым покрытием
Диэлектрик: фторопласт (PTFE), белый
Корпус: латунь с никелированным покрытием
Опрессовочная гильза: мягкая медь с никелированным покрытием

Электрические характеристики:

Волновое сопротивление: 50 Ом
Рабочий диапазон частот: 0–3 ГГц (рекомендуется для кабеля RG223). Использование на более высоких частотах возможно, но параметры RL/IL необходимо уточнять у производителя.
КСВН:
≤1.15 (RL = 23,13 дБ) @ 900 МГц
≤1.2 (RL = 20,83 дБ) @ 1800 МГц
≤1.25 (RL = 19,085 дБ) @ 3000 МГц

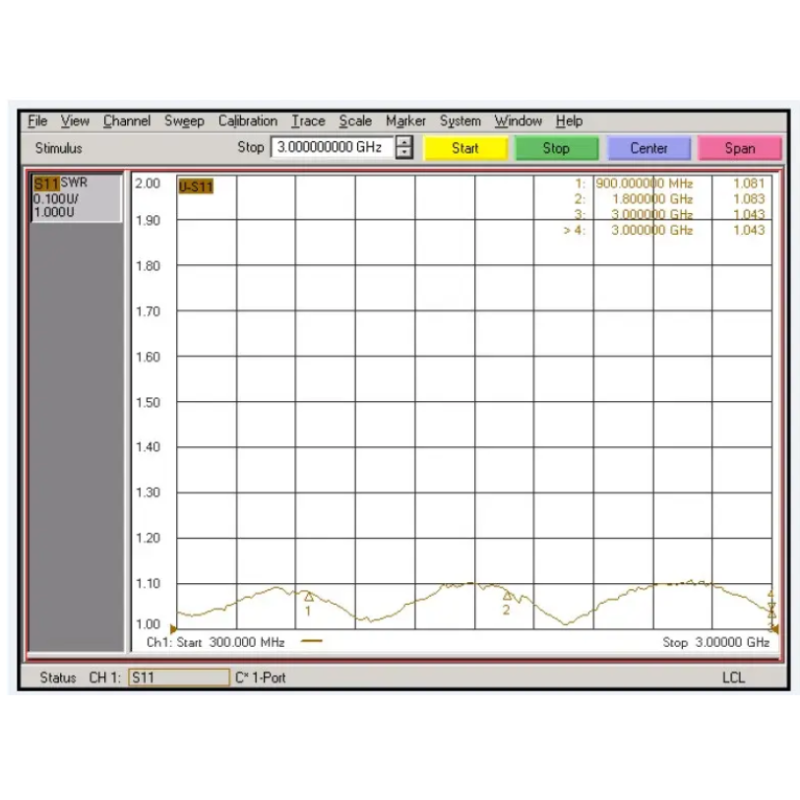

Измерения выполнены на Agilent E8358A Network Analyzer (см. фото).
Внесенные потери (IL):
≤0.05 дБ @ 900, 1800, 3000 МГц
Электрическая прочность диэлектрика: не менее 1000 В

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

RG-223

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

500

Норма отпуска товара

от 1

Покрытие

золото

Тип

Тип разъема

Частотный диапазон f (макс.), ГГц

до 3 ГГц
