3.04.0256 - N JACK FOR RG223 CABLE - Коннектор N(гнездо) для коаксиального кабеля RG223

Name: 3.04.0256 - N JACK FOR RG223 CABLE - Коннектор N(гнездо) для коаксиального кабеля RG223
Brand: Leno RF (КНР)
SKU: 000049239
Price: 264.02 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

3.04.0256 - N JACK FOR RG223 CABLE - Коннектор N(гнездо) для коаксиального кабеля RG223

Предзаказ

Производитель: Leno RF (КНР)
Модель: 3.04.0256 - N JACK FOR RG223 CABLE
Артикул: 49239

264.02 ₴

99999 или более 264.02 ₴

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Гарантия:12 мес

Единица измерения:шт

Кабельная группа:RG-223

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

3.04.0256 - N JACK FOR RG223 CABLE - Коннектор N(гнездо) для коаксиального кабеля RG223

264.02 ₴

Описание

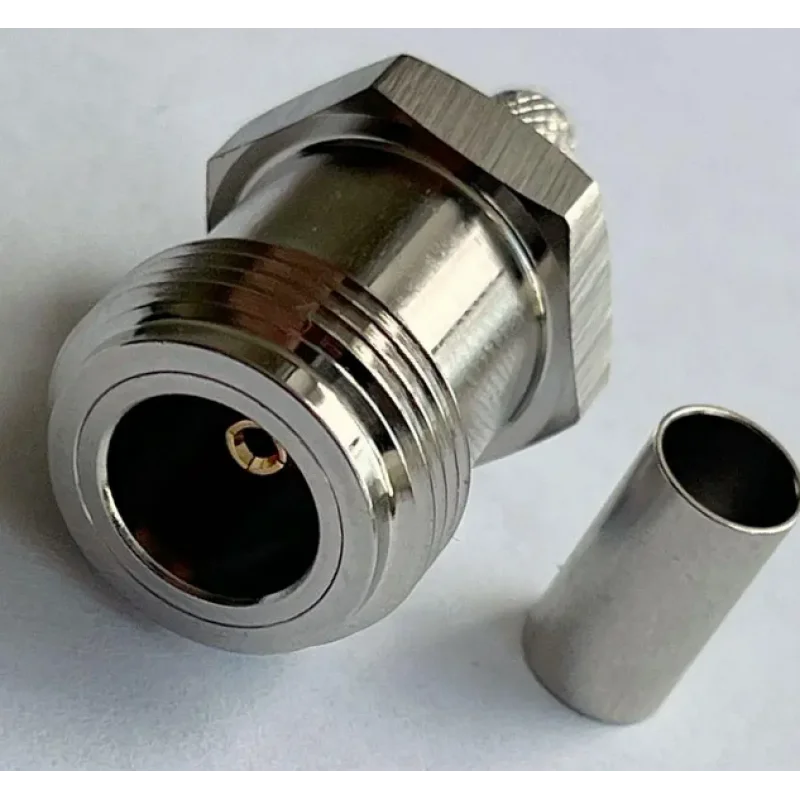

Совместимые типы кабелей для коннектора N (женщина) включают RG-223, RG-142 и RG-400. Коннектор имеет центральный проводник из фосфорной бронзы с золотым покрытием, что обеспечивает надежность и высокую проводимость. Диэлектрик изготовлен из фторопласта (PTFE), который имеет белый цвет, а тело коннектора сделано из латуни с никелевым покрытием, что придает устойчивость к коррозии. Опрессовочная гильза изготовлена из мягкой меди с никелевым покрытием для лучшего соединения.

Электрические характеристики коннектора позволяют ему работать в широком диапазоне частот до 3 ГГц. Он обеспечивает низкие потери при вставке и хорошие показатели КСВН на частотах 900 МГц, 1800 МГц и 3000 МГц, что делает его идеальным для использования с кабелями RG223. Напряжение диэлектрика выдерживает до 1000 В, что придает дополнительную надежность при высоких нагрузках.

Для монтажа коннектора используются методы опрессовки или пайки, обеспечивающие удобство и надежность соединения. Центральная жила опрессовывается или пается через специальное отверстие, а наружный проводник опрессовывается в соответствии с размерами. Коннектор упакован в индивидуальный пластиковый пакет и состоит из трех частей, включающих тело коннектора, центральный пен и опрессовочную гильзу. Для удобства монтажа на теле коннектора имеется шестигранная фрезеровка, позволяющая зафиксировать его с помощью ключа.

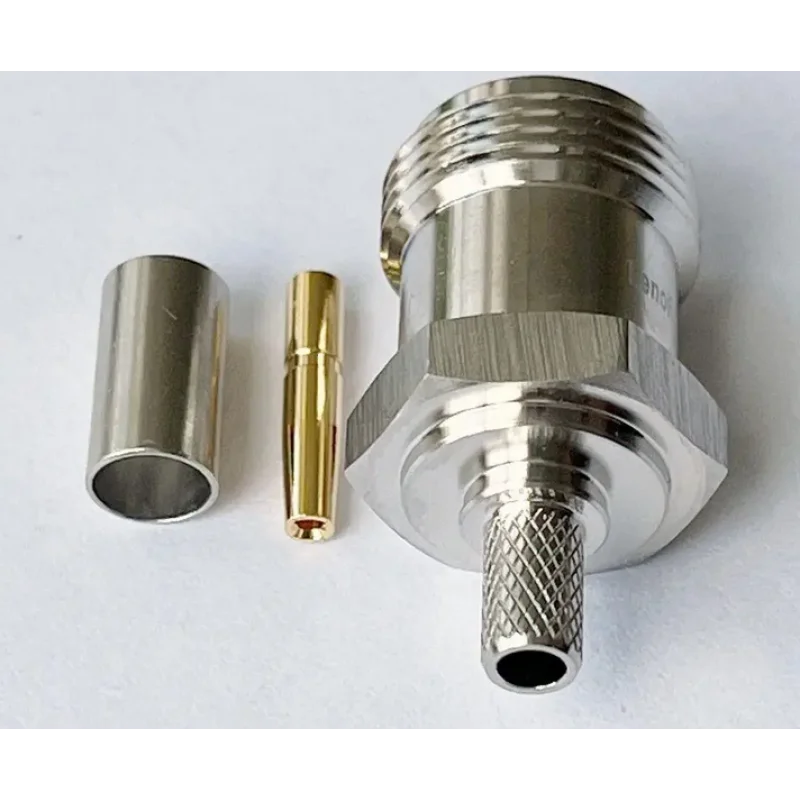

Накатка сплошной однородной поверхности протяженностью 7.7 мм на хвостовике тела коннектора.

Монтаж коннектора – опрессовка или пайка центральной жилы, опрессовка внешнего проводника. Центральная жила опрессовывается шестигранником 2.5 мм или пается через специальное отверстие, наружный проводник опрессовывается шестигранником 5.41 мм. Пайка центрального пена обеспечивает лучший КСВ по сравнению с опрессовкой.

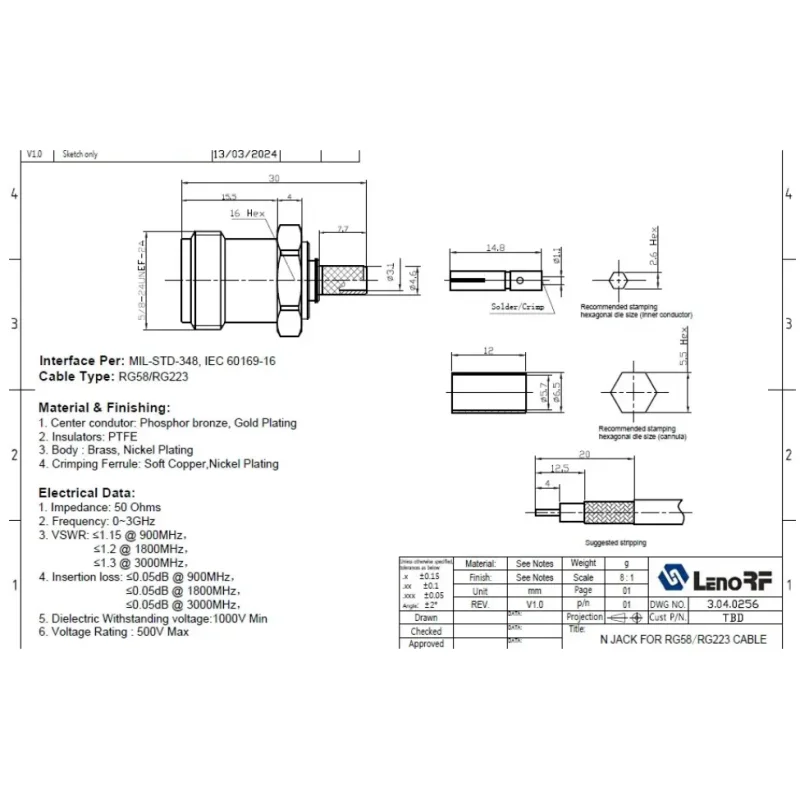

Размеры для очистки кабеля указаны в спецификации на фото.

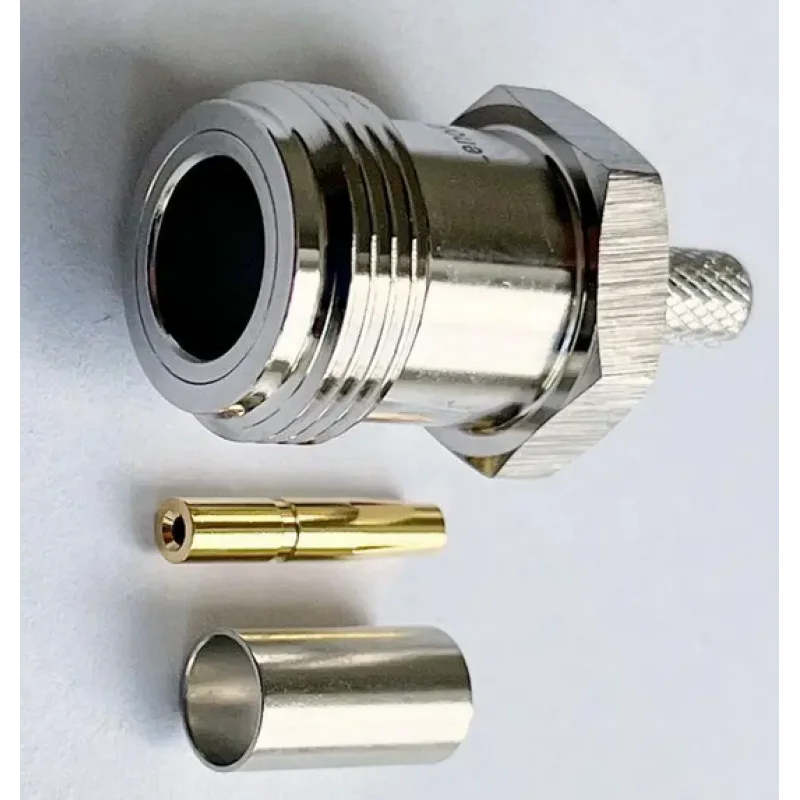

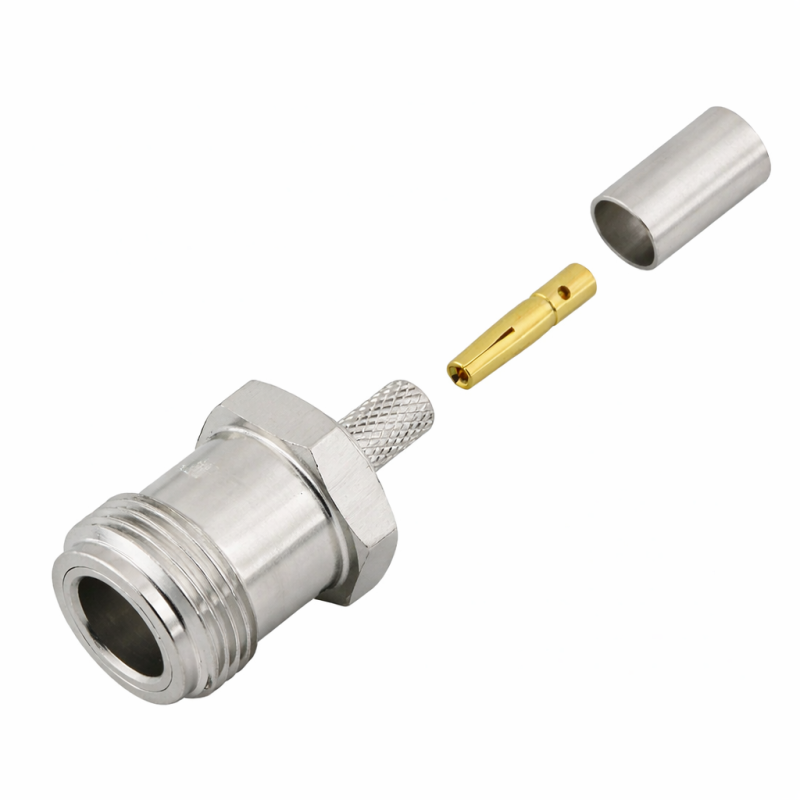

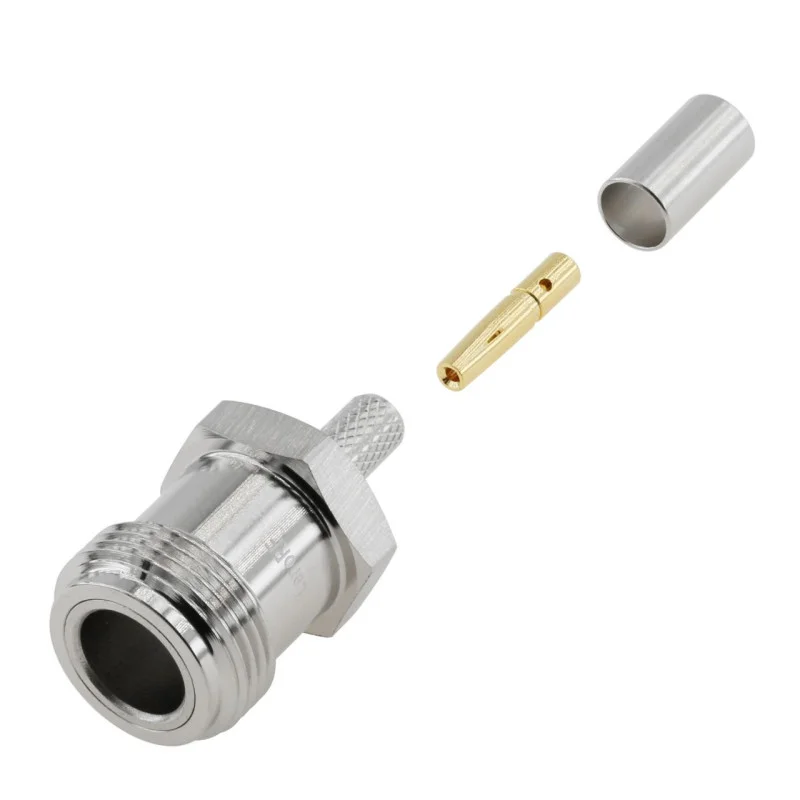

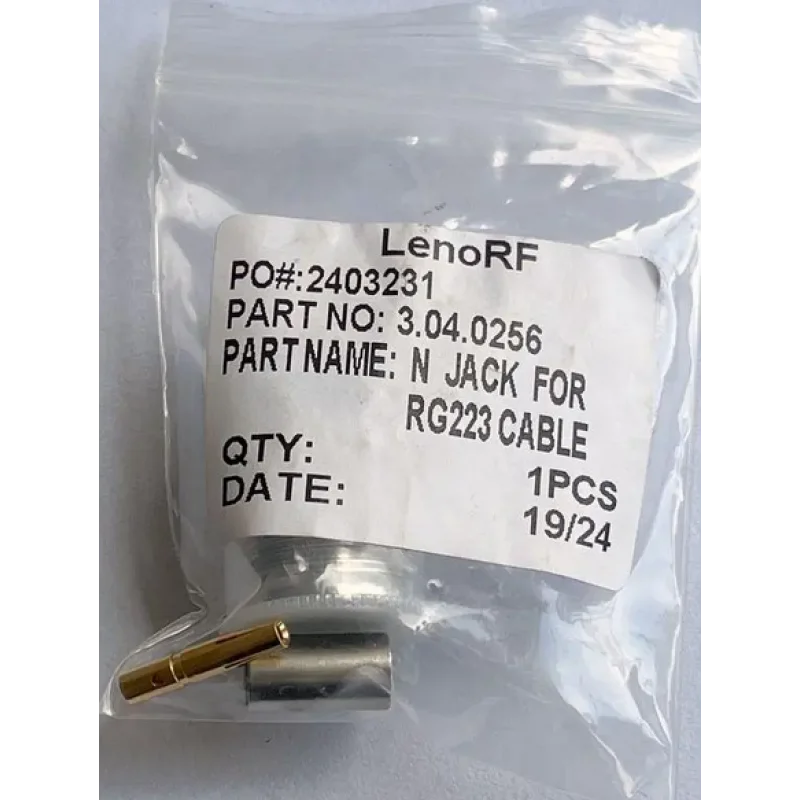

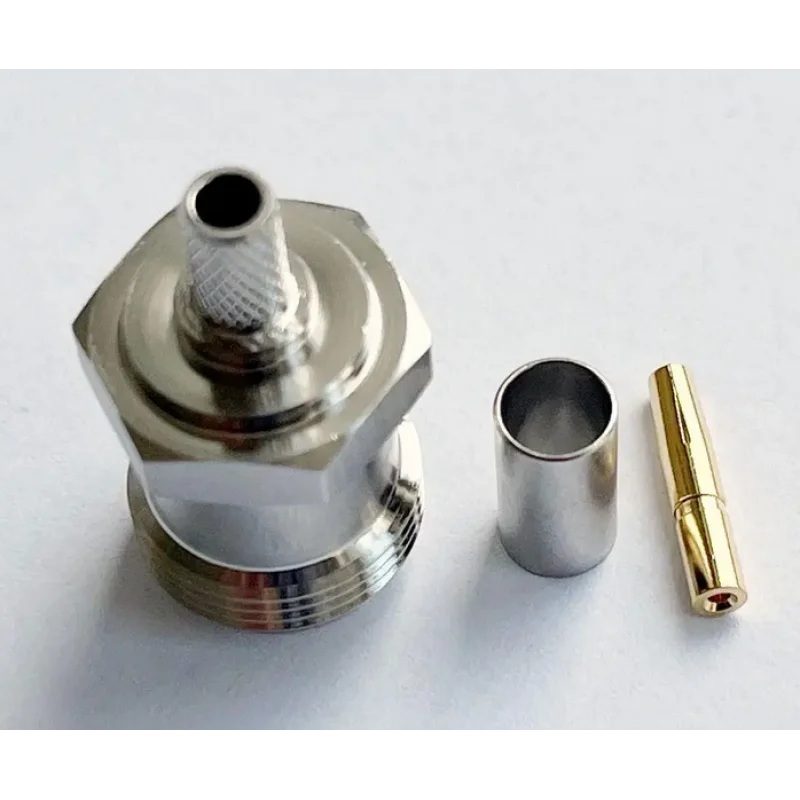

Коннектор упакован в индивидуальный пластиковый пакет, состоящий из 3 частей: тела коннектора, центрального пена и опрессовочной гильзы.

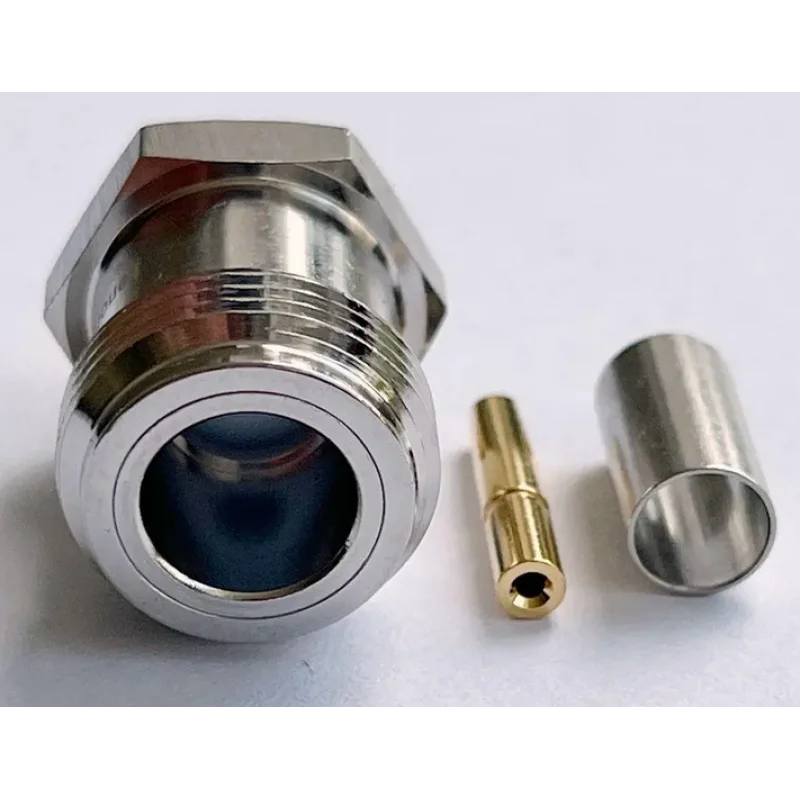

Для удобства затяжки резьбового соединения типа N на теле коннектора имеется шестигранная фрезеровка. С помощью рожкового ключа на 16 можно зафиксировать коннектор и затянуть гайку на противоположном коннекторе. Рекомендуемый момент затяжки для латунных коннекторов N типа – 5 Нм.

Спецификация

Совместимые типы кабелей: RG-223, RG-142, RG-400.

Материал и покрытие коннектора N (мама) для кабеля RG223:

Центральный проводник: фосфорная бронза с золотосодержащим покрытием.
Диэлектрик: PTFE (фторопласт), белый цвет.
Тело коннектора: латунь с никелевым покрытием.
Опрессовочная гильза: мягкая медь с никелевым покрытием.

Электрические характеристики коннектора N (мама) для RG223:

Волновое сопротивление: 50 Ом.
Частотный диапазон: рекомендуется до 3 ГГц, что соответствует обычному использованию кабеля RG223. Для более высоких частот эксплуатация разрешена, но значение RL/IL можно уточнить у производителя по отдельному запросу.

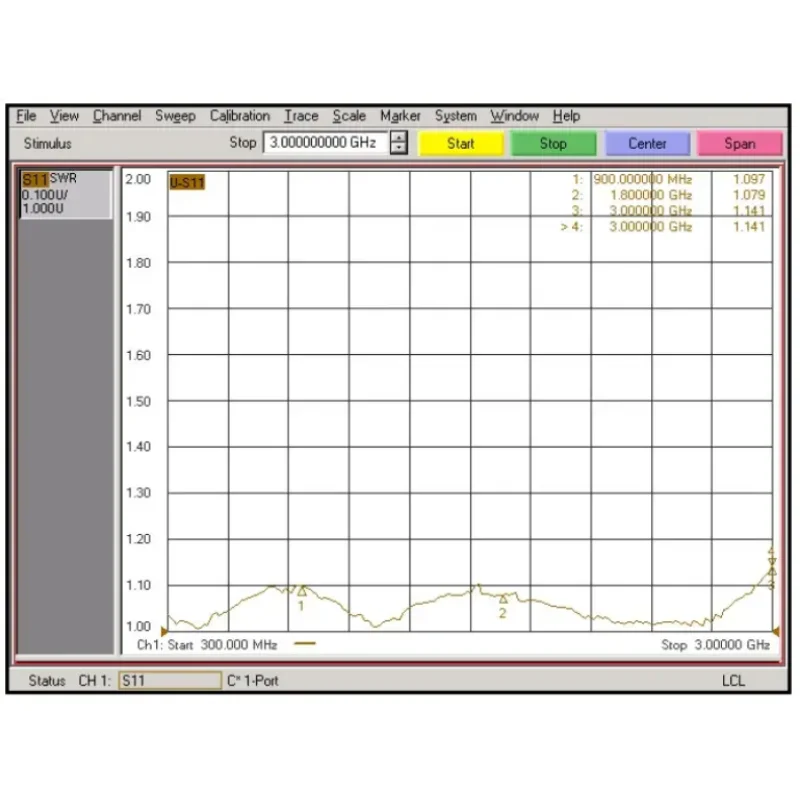

КСВН: ≤1.15 (RL – 23,13 дБ) при 900 МГц, ≤1.2 (RL – 20,83 дБ) при 1800 МГц, ≤1.3 (RL – 17,692 дБ) при 3000 МГц. Реальные значения измерены в Agilent E8358A Network Analyzer.
Потери при вставке (IL): 0.05 дБ при 900 МГц, 0.05 дБ при 1800 МГц, 0.05 дБ при 3000 МГц.
Напряжение диэлектрика: минимум 1000 В.

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Гарантия

12 мес

Единица измерения

шт

Кабельная группа

RG-223

Контакты

покрытие золото

Корпус

латунь

Напряжение, В

500

Норма отпуска товара

от 1

Покрытие

никель

Тип

Тип разъема

Частотный диапазон f (макс.), ГГц

до 3 ГГц
