3K93C-DCP - Инструмент для протяжки готовых кабелей с разъемами FMW3K и PEW3K SMPTE

Инструмент для протяжки готовых кабелей с разъемами 3K SMPTE.

При использовании в системах организации трансляций на спортивных и развлекательных объектах оптоволоконных камерных каналов, возникает проблема монтажа гибридных оптических разъемов. Это связано в первую очередь со сложностью "разварки" оптического разъема (особенно в полевых условиях), отсутствием специализированного оборудования для проверки состояния кабелей и разъемов. Более технологичным подходом считается применение на объекте заранее собранных и протестированных кабелей камерного канала, выполненных в производственных условиях нужной длины. Единственным тонким моментом такого подхода была необходимость протяжки по кабельной канализации готовых кабелей c достаточно крупным разъемом на конце. Также существовала опасность повреждения разъема в процессе протяжки.

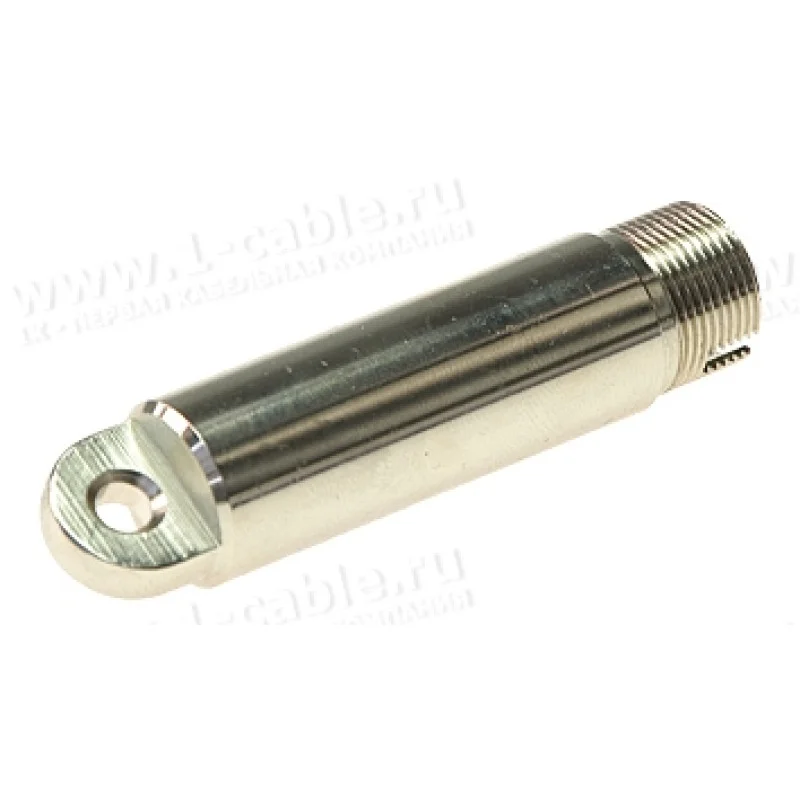

Компания Lemo (Швейцария) предложила изящное решение данной проблемы: для удобства протяжки кабеля, заменять основную часть корпуса разъема универсальной муфтой, закрывающей контактную группу разъема в процессе протяжки и имеющей специальный коуш для протяжного траса. Размер муфты, не значительно превышающие диаметр кабеля, позволяют осуществлять прокладку линии стандартным способом.
В рамках этого решения предлагается также два рожковых ключа, специально предназначенных для разборки/сборки разъемов.

Подробная инструкция применения инструмента представлена в дополнительных материалах.
