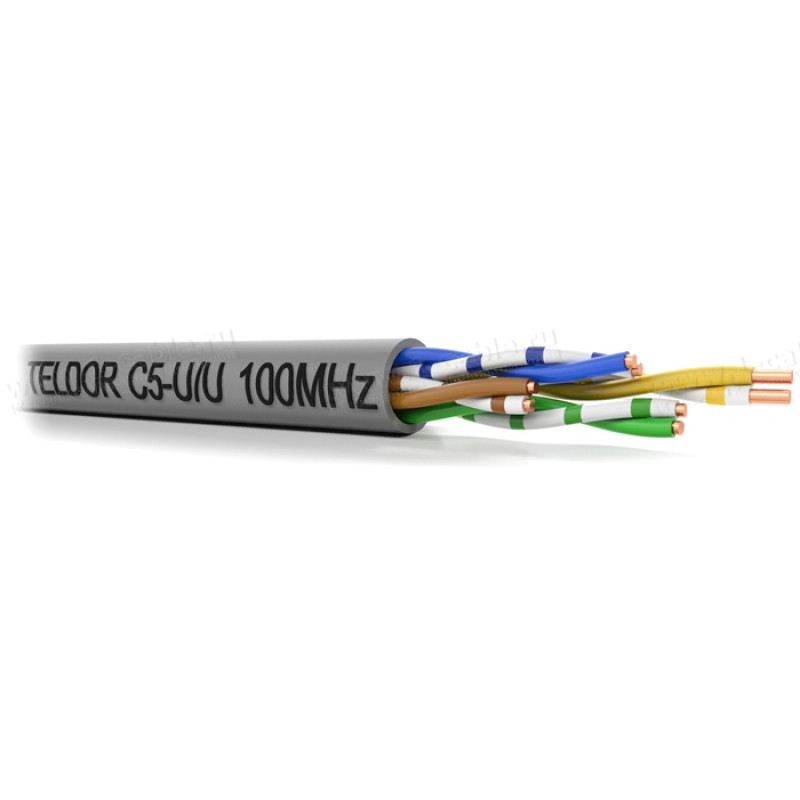

C5-U/U-24/1HOUT - Кабель "Витая пара", BASIC Solution, 5e кат., для наружных работ, всепогодный

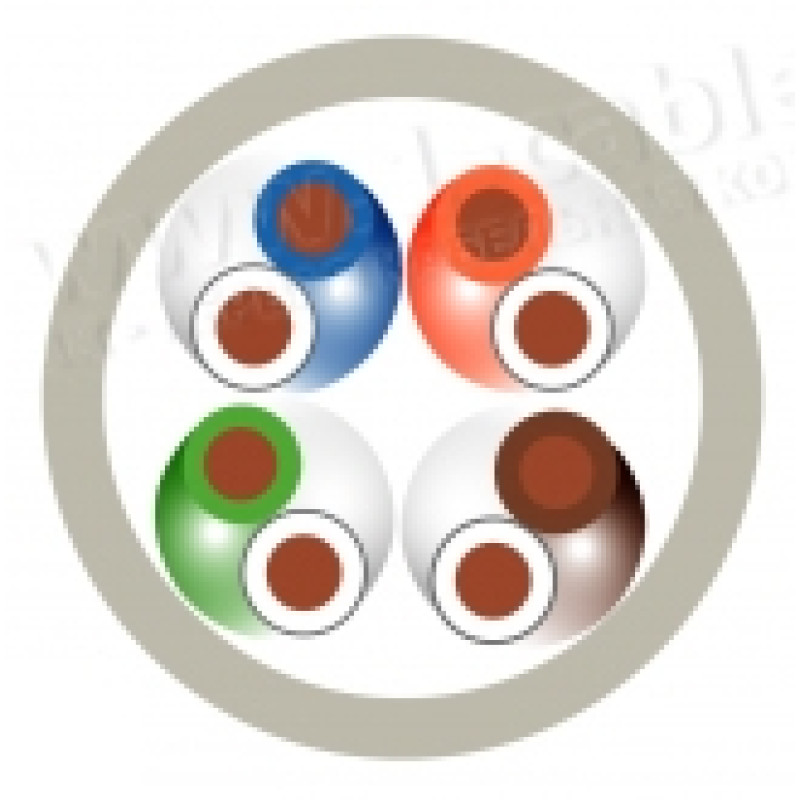

Конструкция

Модель

C5-U/U-24/1HOUT

Центральный проводник

голая медь (AWG24/1), 1 жила x 0.51 мм Ø

Диэлектрик

цельный полиэтилен Ø 0.9 мм, цвет по стандарту TIA/EIA 568-B

Структура пары

скрученные проводники «витая пара»

Общая структура

четыре скрученные пары

Внешняя изоляция

FR-PVC, серый цвет

Механические характеристики

Внешний диаметр (максимальный)

6.0 (6.2) мм

Вес

40 г/м

Прочность на разрыв

100 Н (макс.)

Температурный диапазон

- фиксированная укладка

-45 В°C / +75 В°C

Мин. радиус изгиба:

- фиксированная укладка

45 мм

Соответствие стандартам:

-применяемость

IEC 61156, ANSI/TIA/EIA – 568, ISO/IEC 11801

- негорючесть

IEC 60332-1, UL 1581 VW-1

Электрические характеристики

Частотный диапазон

1-250 МГц

Волновое сопротивление

100 Ом ±15%

Сопротивление проводника при 20В°C

94 Ом/км

Омическая асимметрия при 20В°C

2%

Сопротивление диэлектрика

5 ГОм/км

Электрическая прочность диэлектрика

700В (переменного тока) /1 мин

Емкость

50 пФ / м

Емкостная асимметрия

1.3 пФ/м (мах.)

Скорость распространения

0.68

Значения возвратных потерь и затухания

Частота

Затухание дБ/100м

PS Next Loss, дБ

Next Loss, дБ

RL, дБ

PS ELFEXT, дБ

ELFEXT, дБ

МГц

NOM

MAX. CAT5е

NOM

CAT5е

NOM

CAT5е

NOM

CAT5е

NOM

CAT5е

NOM

CAT5е

1

2.0

2.1

68.3

62.3

71.3

65.3

22.0

20.0

64.0

61.0

67.0

64.0

4

3.9

4.1

59.3

53.3

62.3

56.3

25.0

23.0

52.0

49.0

55.0

52.0

10

6.2

6.5

53.3

47.3

56.3

50.3

28.0

25.0

44.0

41.0

47.0

44.0

20

8.8

9.3

48.8

42.8

51.8

45.8

28.0

25.0

38.0

35.0

41.0

38.0

30

10.9

11.5

46.1

40.1

49.1

43.1

27.0

23.8

35.0

31.5

38.0

34.5

60

15.8

16.6

41.6

35.6

44.6

38.6

24.0

21.1

28.0

25.4

31.0

28.4

100

21.0

22.0

38.3

32.3

41.3

35.3

22.0

18.8

24.0

21.0

27.0

24.0
