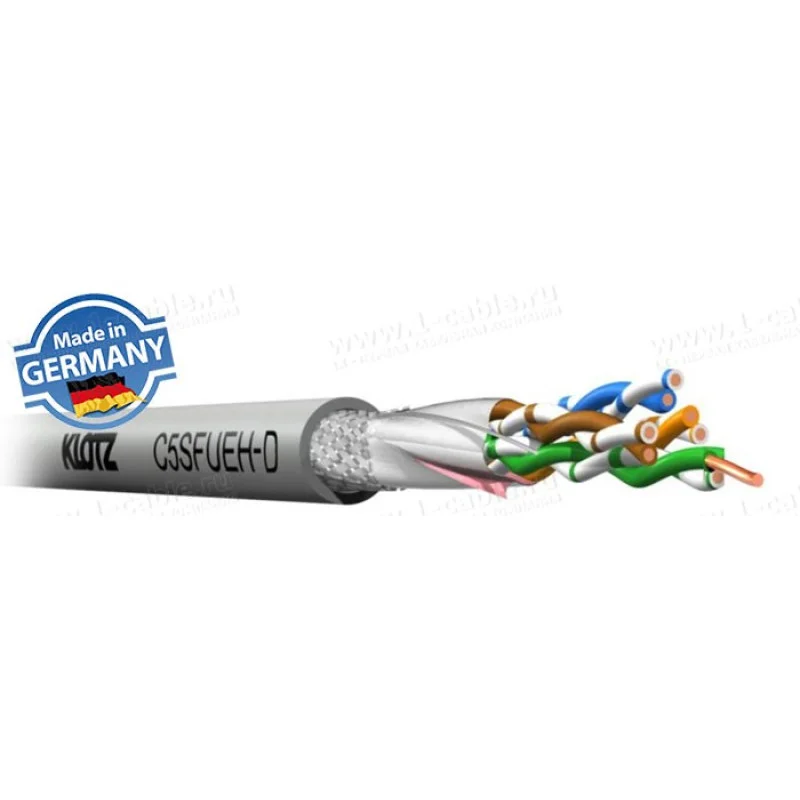

C5SFUEH-D - Кабель витая пара кат.5, SF/UTP (двойной общий экран: плетеный+фольга)

Конструкция

Модель

C5SFUEH-D

Центральный проводник

голая медь (AWG24), 1 жила x 0.52 мм Ø

Диэлектрик

вспененный полиэтилен, цвет по стандарту IEC 708

Структура пары

скрученные проводники «витая пара»

Экран пары

отсутствует

Общая структура

четыре скрученные пары

Экран

алюминиевая ламинированная фольга (металл снаружи) + плетеный, луженая медь (покрытие >45%)

Внешняя изоляция

полимер не распространяющий горение, цвет серый

Механические характеристики

Внешний диаметр

6.5 мм

Вес

50 г/м

Температурный диапазон

- фиксированная укладка

-20 °C .. +60 °C

- фиксированная укладка

-0 °C .. +50 °C

Мин. радиус изгиба:

- во время монтажа

8х внешних диаметров

- фиксированная укладка

4х внешних диаметра

Соответствие стандартам:

- отсутствие галогенов

IEC 60754-2

- низкое дымовыделение

IEC 61034-2

- не распространение горения

IEC 60332-1-2

Электрические характеристики

Сопротивление проводника

<95 Ом/км

Емкость

50 пФ / м

Характеристики импеданс

100 Ом ±15%

Скорость распространения

0.74

Значения возвратных потерь и затухания

Частота

Затухание
тип.     max. CAT5

Next
тип.    max. CAT5

ARC-N
тип.    max. CAT5

ARC-F
тип.    max. CAT5

RL
тип.   max. CAT5

МГц

дБ/100м

дБ

дБ/100м

дБ/100м

дБ

1

1.9

2.1

80

65

78

63

68

64

24

20

4

3.7

4.0

75

56

71

52

56

52

30

23

10

5.6

6.3

70

50

64

44

46

44

34

25

16

7.2

8.0

68

47

61

39

43

40

35

25

20

7.9

9.0

65

46

57

37

41

38

34

25

31.25

9.8

11.4

60

43

50

31

39

34

33

23.6

62.5

15.0

16.5

56

38

42

22

35

28

31

21.5

100

18.3

21.3

50

35

32

14

26

24

28

20.1

125

20.0

-

45

-

25

-

24

-

26

-

200

24.2

-

42

-

18

-

22-

-

24

-
