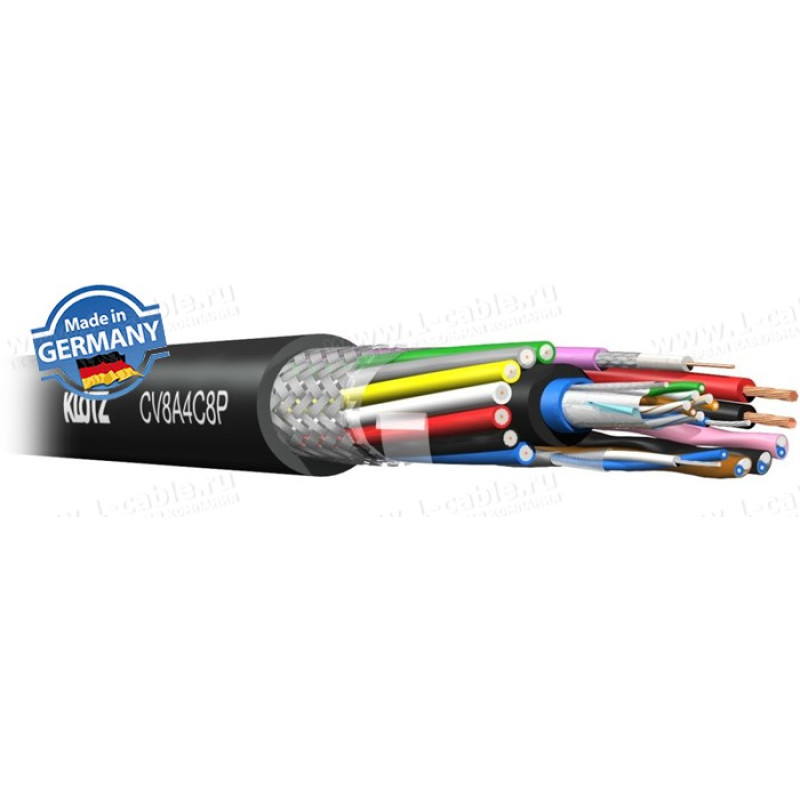

CV8A4DY - Кабель комбинированный: 8x Видео + 4x Аудио + 8x Управление + Силовой

Общие характеристики

CV8A4DY

CV8A4DH

Состав

8x видео + 4x аудио + 1х кабель данных + 1х силовой

Общий экран

плетеный, луженая медь, покрытие 85%

Внешняя изоляция

ПВХ, цвет черный

спец.полимер FRNC, цвет черный

Внешний диаметр

17.0 мм

Вес

365 г/м

400 г/м

Температурный диапазон

-20 °C / +70 °C

-20 °C / +70 °C

Характеристики видеокабеля

Центральный проводник

голая медь, 1 жила x 0.37 мм Ø

Диэлектрик

ячеистый полиэтилен,  1.6 мм Ø

Экран

плетеный, луженая медь, покрытие 85%

Внешняя изоляция

ПВХ,  Ø 2.4 мм
цвета: красный, зеленый, синий, черный, белый, серый, желтый, фиолетовый

Волновое сопротивление

75 Ом ± 3%

Емкость

56 пФ / м

Затухание:

f= 1

МГц

2.2

дБ / 100 м

f= 5

МГц

4.9

дБ / 100 м

f= 10

МГц

7.0

дБ / 100 м

f= 100

МГц

20.2

дБ / 100 м

Характеристики звукового кабеля

Центральный проводник

луженая медь, 18 жил x 0.10 мм Ø

Общее сечение проводника

0.14 мм²

Диэлектрик

полиэтилен

Экран

витой, луженая медь

Внешняя изоляция

ПВХ (или спец.полимер TPE-E(..H), Ø 2.6 мм
цвета: черный, серый, коричневый и розовый

Емкость

69 пФ / м

Сопротивление проводника

< 135 Ом / км

Характеристики кабеля данных

Центральный проводник

луженая медь, 7 жил x 0.16 мм Ø

Расположение

4 витые пары

Диэлектрик

полиэтилен, цветовая маркировка по IEC708

Экран

алюминиевая фольга (ламинат) + жила заземления

Внешняя изоляция

ПВХ (или спец. полимер FRNC), Ø 8.3 мм

Емкость

< 56 пФ / м

Сопротивление проводника

< 135 Ом / км

Волновое сопротивление

100 Ом ± 15%

Затухание:

f= 10

МГц

9.0

дБ / 100 м

f= 100

МГц

29.5

дБ / 100 м

Силовой кабель (постоянный ток)

Проводник

луженая медь, 42 жилы x 0.15 мм Ø

Общее сечение проводника

0.75 мм²

Изоляция

ПВХ ), Ø 2.4 мм  (или спец. полимер LS0H (..H))

Количество проводников

2

Сопротивление проводника

23 Ом / км

Тестовое напряжение

2 кВ
