EXT-4K300A-MF-41-HBTLS - Мультиформатный коммутатор-преобразователь VGA /DVI-D /HDMI /DisplayPort /HDMI /Аудио

Мультиформатный коммутатор-преобразователь сигналов

4K / 4096×2160 @60 Гц, 4:4:4 | управление RS-232 / ИК пульт / кнопочное переключение

Входы: HDMI + DisplayPort + DVI-D + VGA + аудио > Выходы: HDMI + HDBaseT + аудиостерео

Мультиформатный процессор сигналов преобразует видеосигналы распространенных форматов VGA, DVI (HDMI, DVI-D, VGA, YPbPr, CV), HDMI, DisplayPort 1.1 и аудио от различных источников в сигнал HDMI для коммутируемого подключения локального монитора и передачи в формате HDBaseT с PoH к удаленному монитору на расстояние до 70 метров. Коммутатор оборудован входным и выходным портами аналогового стерео аудиосигнала, что позволяет подключать аудиосигнал от VGA и DVI источников отдельно.

Для удобства совмещения форматов изображения от различных источников коммутатор выполняет повышающее масштабирование видеосигналов DVI и VGA. Предусмотрена функция автокоммутации 4x1, также возможно управление по ИК, RS-232 и кнопками как на передней панели, так и удаленно «сухими» контактами. По ИК также можно управлять удаленным устройством отображения. Предусмотрен монтаж в стойку с опциональным адаптером, либо на поверхность с помощью кронштейнов, входящих в комплект. Коммутатор совместим с приемником EXT-UHDA-HBTL-RX для передачи коммутируемого сигнала в формате HDBaseT на большие расстояния.

• автоматическое переключение между 4 видеовходами
• ручное переключение видеовходов кнопкой на передней панели, по ИК с помощью пульта или по кабелю от устройства автоматизации, через RS-232
• выходной сигнал одновременно подается на порты HDMI и HDBaseT — локальный и удаленный дисплеи

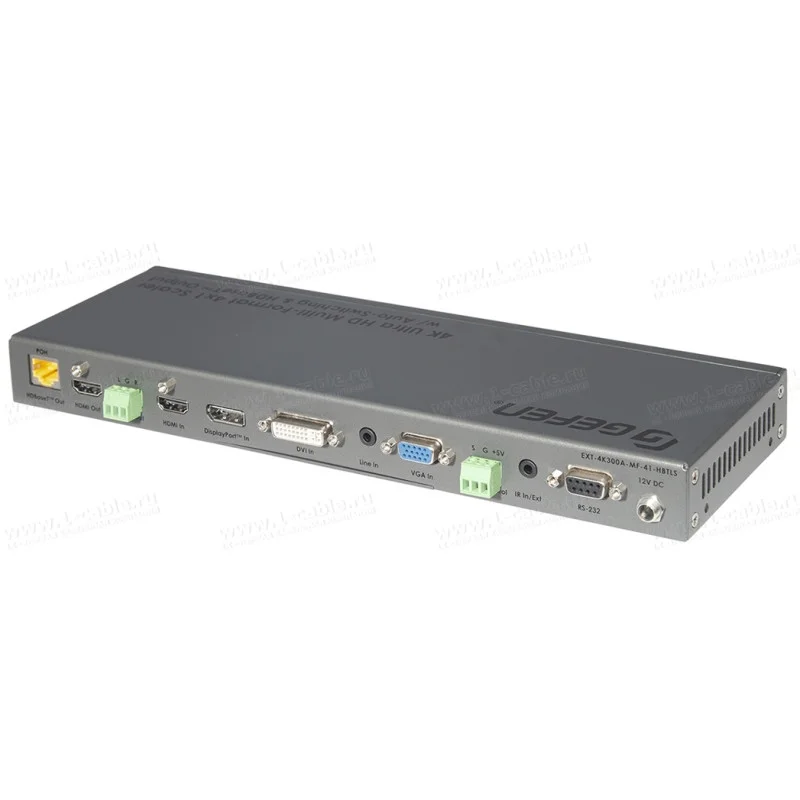

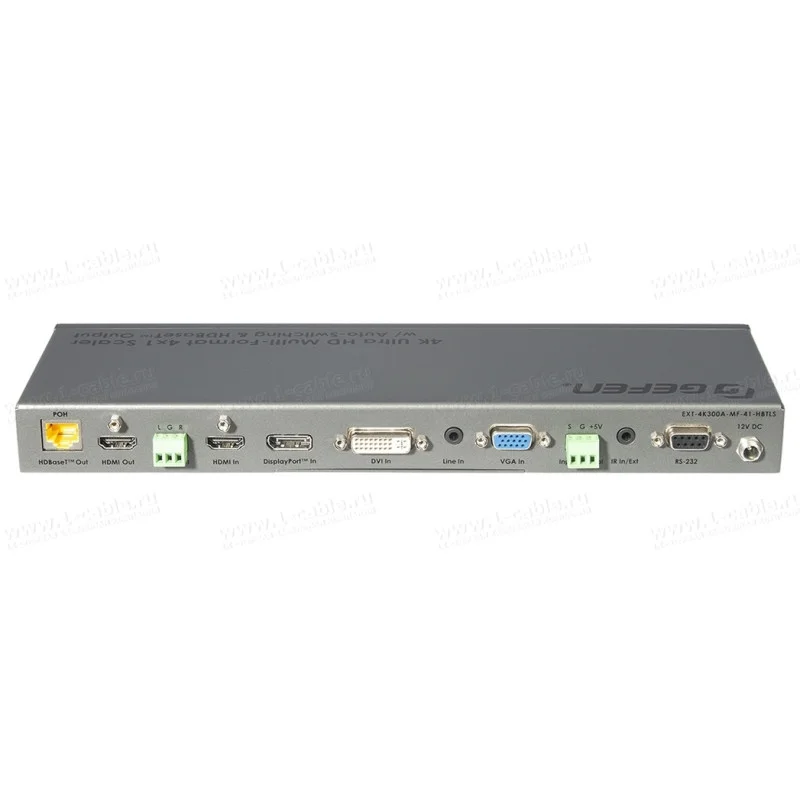

• входы HDMI, DisplayPort, DVI, VGA и аналогового аудио
• выходы HDMI, HDBaseT и аналогового аудио
• полоса пропускания — 340 МГц, пропускная способность — 10,2 Гбит/с
• масштабирует сигналы со входов VGA и DVI вплоть до разрешения WUXGA (1920×1200/60) и 1080p @60 Гц с возможностью настройки результирующего изображения (соотношение сторон, контрастность, яркость и др.)
• для входа DVI можно выбрать источник аудиосигнала: вход аналогового аудио или канал вложенного аудио HDMI

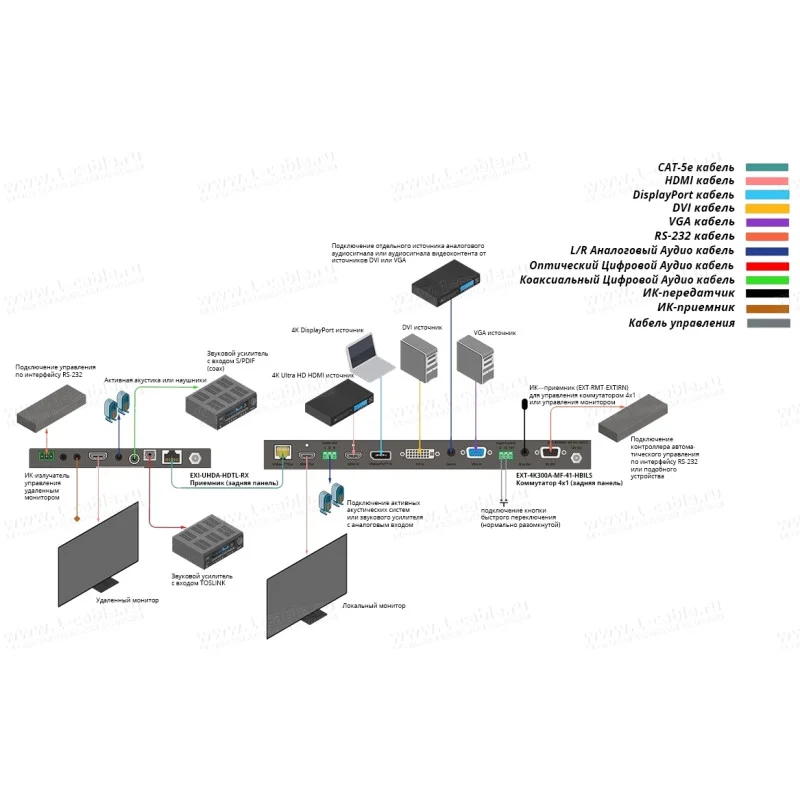

• при использовании вместе с приемником EXT-UHDA-HBTL-RX (поставляется отдельно) удлиняет сигналы HDMI, ИК и RS-232 по одному проводу витой пары кат.5e:
   до 40 м — 4K Ultra HD 3840×2160 @60 Гц (4:2:0, 8 бит)
   до 40 м — 4K Cinema-DCI 4096×2160 @24/30 Гц (4:4:4, 8 бит)
   до 70 м — 1080p @60 Гц или WUXGA 1920×1200 @60 Гц, Deep Color до 12 бит
• функциональность HDMI:
   поддержка HDMI 2.0
   соответствие HDCP 2.2 и 1.4
   Deep Color до 12 бит (для сигналов 1080p)
   многоканальное вложенное аудио LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™ и DTS-HD Master Audio™
   сквозная передача 3DTV, CEC и Lip Sync
• функциональность DisplayPort:
   поддержка DisplayPort 1.1
   соответствие HDCP 2.2 и 1.4
• дистанционное управление по ИК и RS-232, а также передача этих сигналов удаленным устройствам по HDBaseT
• выход аудиостерео для вывода деэмбеддированного сигнала
• переключение между входными сигналами замыканием «сухих» контактов
• отдельный контакт для подключения светодиодного индикатора (+5 В)
• технология HDBaseT, дополненная фирменными разработками Gefen
• доработанный функционал управления EDID-данными ускоряет подключение источников и дисплеев
• возможность обновления микропрограммы управления через ПО Gefen Syner-G™, используя порт micro-USB
• разъемы HDMI и питания с фиксаторами, которые не дают кабелю отсоединяться
• использование технология подачи питания по HDBaseT (PoH) для питания совместимого приемника, например, EXT-UHDA-HBTL-RX
• порт IR In/Ext для подключения ИК-удлинителя Gefen EXT-RMT-EXTIRN или аналогичных устройств других производителей

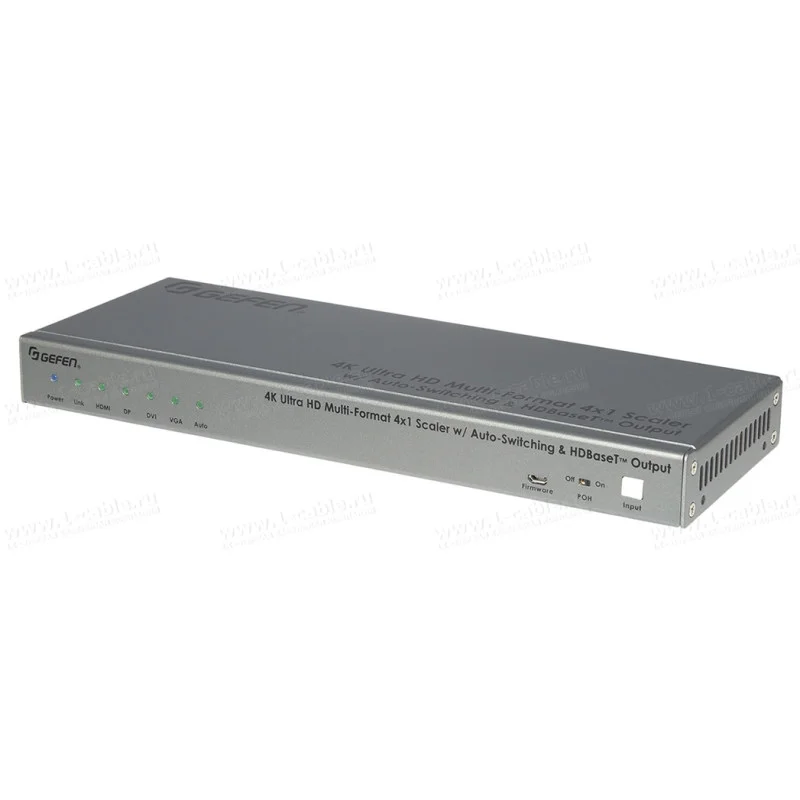

• компактный ультратонкий корпус для монтажа на поверхностях, который без труда размещается за дисплеем или в шкафу для оборудования

В комплекте:
• Коммутатор EXT-4K300A-MF-41-HBTLS— 1 шт.
• Блок питания 12 В с комплектом различных региональных адаптеров (US | EU | UK | AU) — 1 шт.
• 3-контактные штекеры Phoenix (крепятся к устройству)
• Комплект монтажный – 1 комп.
• Комплект резиновых ножек – 1 комп.
• Внешний ИК-приемник (EXT-RMT-EXTIRN) — 1 шт.
• ИК-пульт ДУ (RMT-MF-41A) — 1 шт.
• Краткое руководство пользователя
