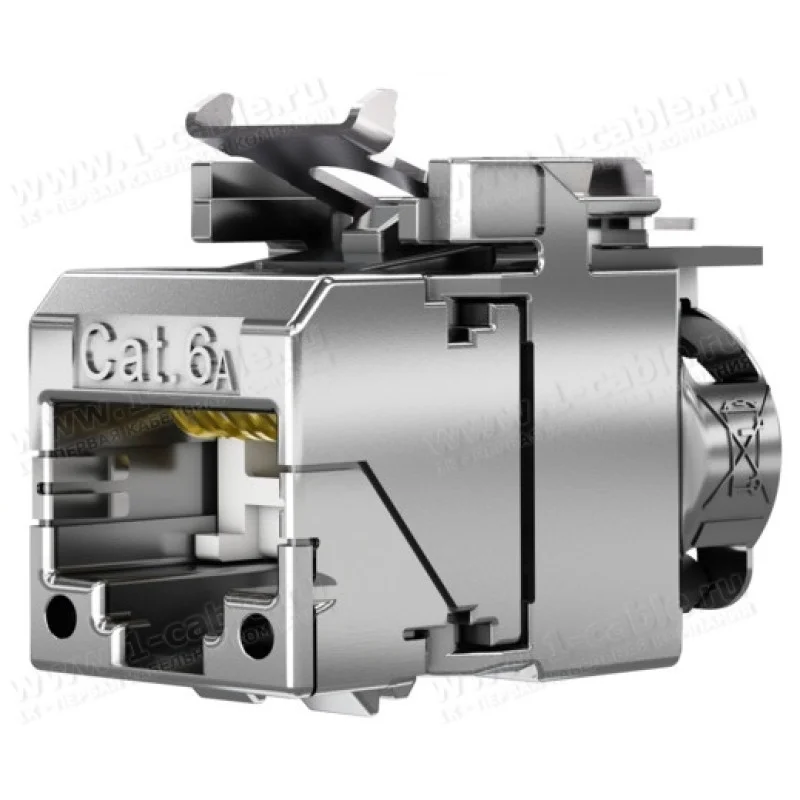

J00029A6110 - Разъём RJ45, панельный, экранированный, гнездо, AMJ-SL, для витой пары кат.6А

Конструкция

Корпус

цинк /покрытие никель

Материал фиксатора

нержавеющая сталь

Материал контакта

бронза /покрытие золото

Материал контакта IDC

бронза /покрытие олово

Материал экрана

мельхиор

Изолятор

поликарбонат | PC UL94 HB

Направляющая для проводников

поликарбонат | PC UL94 HB

Фиксатор кабеля

поликарбонат | PC UL94 V0

Механические характеристики

Для кабеля

цельная жила 0.41 - 0.64 мм _{| AWG 26/1 - 22/1}

витая жила 0.46 - 0.76 мм _{| AWG 27/7 - 22/7}

Диаметр изоляции проводника

0.9 -1.6 мм

Диаметр кабеля

до 9.0 мм

Диапазон рабочих температур

-40 .. +70 °C

Класс защиты

IP20

Стандарт интерфейса

IEC 60603-7-51

Коммутационная износостойкость

более 750 циклов

Количество коммутаций IDC контактов

≤ 4 циклов для AWG 22/1
≤ 4 циклов для AWG 22/7
≤ 10 циклов для AWG 23/1 - AWG 26/1
≤ 10 циклов для AWG 24/7 - AWG 27/7

Вес

24 г

Электрические характеристики

Номинальный ток

1.0 А

Сопротивление контакта

20 мОм

Сопротивление изолятора

500 МОм

Напряжение тестовое:

контакт – контакт
контакт - экран

1000 Вольт _{постоянное}
1500 Вольт _{постоянное}

Соответствие PoE

PoE + _{в соотв. с IEEE 802.3an} | 4PPoE _{в соотв. с IEEE 802.3bt}

Передача данных

Применяемость для 10 Gigabit Ethernet

10 Gigabit Ethernet _{в соотв. с IEEE 802.3an}

Категория 6_А

ISO/IEC 11801 | DIN EN 50173-1

Класс Е_А

ISO/IEC 11801 | DIN EN 50173-1

Кабельные системы

ISO/IEC 11801 | DIN EN 50173-1
