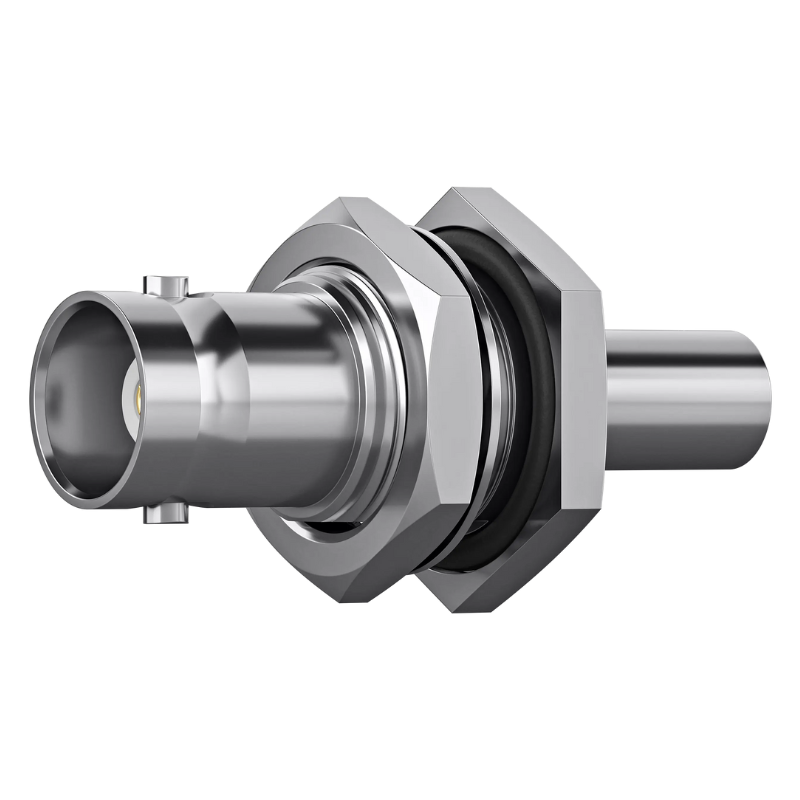

J01001A0108 - Разъём BNC, монтажный, гнездо, 50 Ом, губки: N01003A0005, обжим, G1

Name: J01001A0108 - Разъём BNC, монтажный, гнездо, 50 Ом, губки: N01003A0005, обжим, G1
Brand: Telegartner (Германия)
SKU: 000046566
Price: 437.10 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01001A0108 - Разъём BNC, монтажный, гнездо, 50 Ом, губки: N01003A0005, обжим, G1

Предзаказ

Производитель: Telegartner (Германия)
Модель: J01001A0108
Артикул: 46566

437.10 ₴

99999 или более 437.10 ₴

Вес, кг:0.010-0.019

Волновое сопротивление, Ом:50

Единица измерения:шт

Кабельная группа:G1 (RG-58C/U | LMR-195)

Корпус:латунь

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

J01001A0108 - Разъём BNC, монтажный, гнездо, 50 Ом, губки: N01003A0005, обжим, G1

437.10 ₴

Описание

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 Ом • Telegärtner (Германия)

Кабельное /панельное BNC прямое гнездо | обжим

Разъёмы BNC 50 Ом традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения разъёмов BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц.

Разъемы BNC 50 Ом рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой.

Правильно установленный на кабель разъем BNC 50 Ом в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.

_{Обратите внимание!}_{Указанные спецификации верны для общих характеристик серии. Индивидуальные разъёмы могут отличаться от указанных величин.
Готовые соединительные RF кабели с разъёмами BNC, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин.}_{При возникновении вопросов и необходимости консультаций, обращайтесь к специалистам Первой Технической Компании.}

Спецификация


Механические характеристики
Число коммутаций				≥ 500
Материалы: пружинящие контакты внешний проводник остальные металлические детали изолятор уплотнительное кольцо				CuBe2; CuPb1.15Ni1(C97) CuZn39Pb3 CuZn39Pb3 PTFE \| PE силиконовая резина
Покрытие: центральный контакт внешний проводник остальные металлические детали				золото поверх никеля \| Cu1Ni2Au0.8 никель \| Cu2Ni5 никель \| Cu2Ni5
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE с изолятором PE				IEC 60068 - 1 40/155/21 40/75/21
Электрические характеристики
Сопротивление проводников: внутренний проводник внешний проводник				≤ 20 мОм ≤ 5 мОм
Сопротивление изолятора				≥ 5 ГОм
Напряжение пробоя				1.5 кВ _эфф_./50 Гц
Сопротивление				50 Ом
Потери на отражение: в разъёмах прямой конструкции в разъёмах угловой конструкции				≥ 20 дБ /3 ГГц ≥ 17.7 дБ /3 ГГц
Рабочее напряжение				≤ 500 В _эфф_./50 Гц
Рабочая частота				< 4 ГГц
_{Измерения потерь в передаче сигналов проводятся в соответствии со стандартом IEC: 60 169-8}

		мин.	макс.			мин.	макс.
	a	1.32	1.37		a	-	4.72
	b	4.83	-		b	8.10	8.15
	c	0.15	-		c	8.31	8.46
	d	2.06	2.21		d	1.88	2.29
	e	9.78	9.91		e	-	0.15
	f	0.08	1.02		f	9.60	9.70
	g	1.44	1.44		g	10.97	11.07
	h	1.96	3.05		h	4.55	5.23
	i	5.33	-		i	-	5.28
	k	5.28	5.79		k	8.31	8.51
					l	10.52	-
					m	1.91	2.05
					n	5.18	5.28

Характеристики

Вес, кг

0.010-0.019

Волновое сопротивление, Ом

Единица измерения

шт

Кабельная группа

G1 (RG-58C/U | LMR-195)

Корпус

латунь

Норма отпуска товара

от 1

Норма упаковки

Покрытие

никель

Серия

монтажный

Степень защиты IP

Тип

BNC

Тип монтажа

обжим

Тип разъема

BNC 50 OM

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

до 4 ГГц
