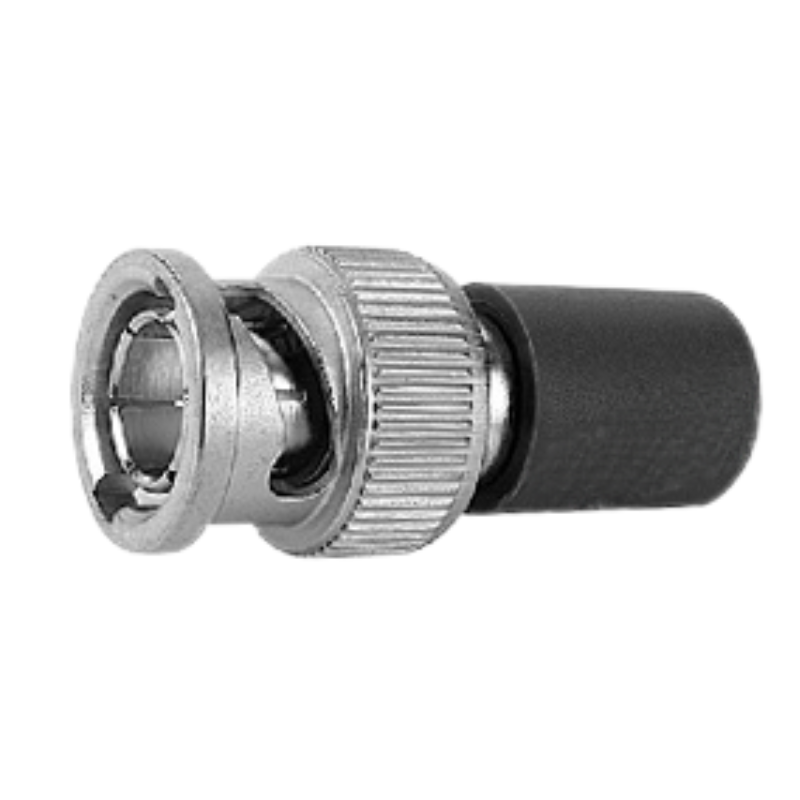

J01006A1269 - Нагрузочное сопротивление BNC, штекер, 0.5 Вт, 75 Ом, 100 МГц, >20 дБ, 1%

Характеристики разъёмов BNC 50 Ом

Разъёмы BNC применяются для коммутации высокочастотных сигналов. Байонетный замок разъёма позволяет надёжно использовать его в тракте сигналов с частотой до 4 гГц. Разъёмы рассчитаны на сопротивление 50 Ом. Разъёмы BNC могут быть установлены на коаксиальные кабели, имеющие различные оплётки экранов и сечения центрального проводника.  Разъёмы этой серии выпускаются в вариантах - под распайку или под обжим, в зависимости от модели.

Механические характеристики:

Число коммутаций:

>=500

Материалы:

Пружинящие контакты:

CuBe2; CuPb1.15Ni1(C97)

Внешний проводник:

CuZn39Pb3

Остальные металлические детали:

8282CuZn39Pb3

Изолятор:

PTFE, PE

Уплотнительное кольцо:

Silicon

Покрытие:

Внутренний проводник:

Cu1Ni2Au0.8

Внешний проводник:

Cu2Ni5

Остальные металлические детали:

Cu2Ni5

Климатические характеристики:

Эксплуатация в соответствии с:

IEC 68 - 1

С составом изолятора PTFE:

40/155/21

С составом изолятора PE:

40/75/21

Электрические характеристики:

Сопротивление проводников:

Внутренний проводник:

<= 20="" span="">мОм

Внешний проводник:

<= span="">5 мОм

Сопротивление изолятора:

>= 5 мОм

Напряжение пробоя:

1,5 кВ _eff /50 Гц

Сопротивление:

75 Ом

Потери:

В разъёмах прямой конструкции:

>= 20 dB/3 гГц

В разъёмах угловой конструкции:

>=17,7 dB/3 гГц

Рабочее напряжение:

<= 500="" span="">В _eff/ 50 Гц

Рабочая частота, до:

4 гГц

Измерения потерь в передаче сигналов проводятся в соответствии со стандартом IEC: 60 169-8
