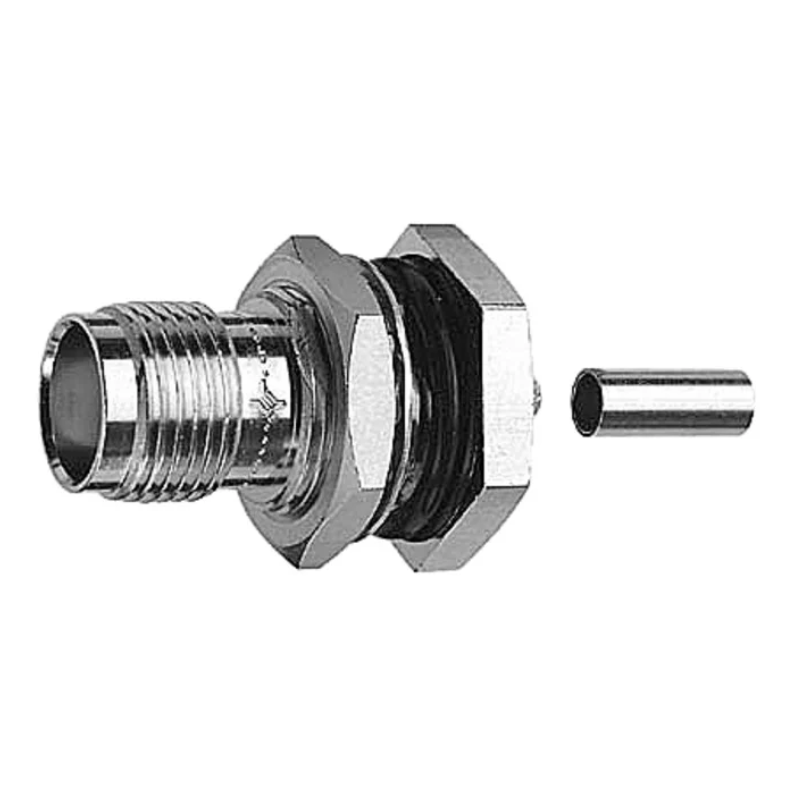

J01011R0007 - Разъём R-TNC (корпус-гнездо, ц.контакт-штекер) кабельный/панельный, обжим

Name: J01011R0007 - Разъём R-TNC (корпус-гнездо, ц.контакт-штекер) кабельный/панельный, обжим
Brand: Telegartner (Германия)
SKU: 000005094
Price: 738.90 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01011R0007 - Разъём R-TNC (корпус-гнездо, ц.контакт-штекер) кабельный/панельный, обжим

Предзаказ

Производитель: Telegartner (Германия)
Модель: J01011R0007
Артикул: 5094

738.90 ₴

99999 или более 738.90 ₴

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Группа/стандарт:Bulkhead Jack Crimp

Единица измерения:шт

Кабельная группа:G7 (RG-316/U | RG174/U)

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

J01011R0007 - Разъём R-TNC (корпус-гнездо, ц.контакт-штекер) кабельный/панельный, обжим

738.90 ₴

Описание

Термин «разъемы обратной полярности» используется, к примеру, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:

- R-SMA с резьбовым соединением, виброустойчивые и могут быть использованы на частоте свыше 6 GHz. Сопротивление кабельного соединения- 50 Ом
- R-TNC с резьбовым соединением, виброустойчивые и могут быть использованы на частоте свыше 6 GHz. Сопротивление кабельного соединения- 50 Ом
- R-BNC используются с байонетным соединением. Для монтажа разъёмов этой серии используется технология опрессовки

Соединение торцевого уплотнения для разъёмов R-SMA и R-TNC между штекером и гнездом соответствует IP 68, серии R-BNC соответствует стандарту IP 54.

Механические характеристики:
Коммутационная износостойкость	≥ 500
Рекомендуемый момент при затягивании соединения	R-SMA: 79 - 113 Ncm; R-TNC: 46 - 69 Ncm
Материал контакта	R-SMA: CuBe2; R-TNC/R-BNC: CuBe2, CuPb1.15Ni1(C97)
Материал: цельная часть контактной группы	CuZn39Pb3
Материал обода	CU / CuZn39Pb3
Материал зубчатой пружинной шайбы	CuSn6
Материал изолятора	PTFE
Материал прокладки	Силикон
Внутреннее покрытие	CuZn39Pb3
Остальные металлические части корпуса	CuZn39Pb3
Внутреннее покрытие	R-SMA: Cu1Ni2Au1.27; R-TNC / R-BNC: Cu1Ni2Au0.8
Внешнее покрытие	R-SMA: Cu1Ni2Au0.8; NiPAu; R-TNC / R-BNC: Cu2Ni5
Остальные металлические части корпуса	R-SMA: Cu1Ni2Au0.2; R-TNC / R-BNC: Cu2Ni5

Электрические характеристики
Сопротивление	50 Ω
Рабочее напряжение при частоте 50 Hz	R-SMA: ≤ 335 V/50 Hz; R-TNC / R-BNC: ≤ 500 Veff/50 Hz
Переходное сопротивление внутреннего контакта	R-SMA: ≤ 3 mΩ; R-TNC: ≤ 10 mΩ; R-BNC: ≤ 20 mΩ
Переходное сопротивление внешнего контакта	R-SMA: ≤2 mΩ; R-TNC: ≤2.5 mΩ; R-BNC: ≤5 mΩ
Сопротивление изоляции	≥ 5 GΩ
Диапазон частот до	R-BNC: 4 GHz / R-SMA: 6 GHz / R-TNC: 6 GHz

Климатические характеристики
Соответствие стандарту IEC 60068 – 1	R-SMA: 55/155/56
Модели с тефлоновым изолятором	R-TNC / R-BNC: 40/155/21

Спецификация

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Группа/стандарт

Bulkhead Jack Crimp

Единица измерения

шт

Кабельная группа

G7 (RG-316/U | RG174/U)

Корпус

металл

Норма отпуска товара

от 1

Норма упаковки

Серия

кабельный, панельный

Степень защиты IP

Тип

R-TNC

Тип монтажа

обжим

Тип разъема

R-TNC

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

до 6 ГГц
