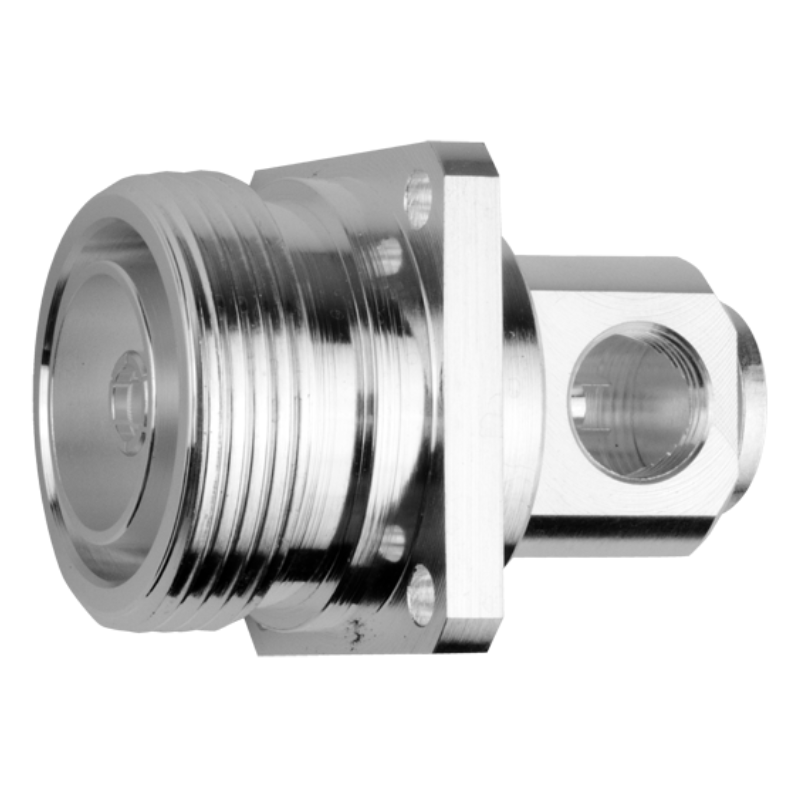

J01121C0049 - Корпус комбинированного панельного разъема 7-16 · 50 Ом, гнездо, квадратный фланец

Name: J01121C0049 - Корпус комбинированного панельного разъема 7-16 · 50 Ом, гнездо, квадратный фланец
Brand: Telegartner (Німеччина)
SKU: 000043782
Price: 2724.98 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01121C0049 - Корпус комбинированного панельного разъема 7-16 · 50 Ом, гнездо, квадратный фланец

Предзаказ

Производитель: Telegartner (Німеччина)
Модель: J01121C0049
Артикул: 000043782

2 724.98 ₴

Вес, кг:0.090-0.099

Волновое сопротивление, Ом:50

Гарантия:12 мес

Группа/стандарт:Combination Panel Jack

Единица измерения:шт

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

J01121C0049 - Корпус комбинированного панельного разъема 7-16 · 50 Ом, гнездо, квадратный фланец

2 724.98 ₴

Описание

Модульный панельный корпус | 7-16 гнездо

Модульные (комбинированные) коаксиальные RF разъемы объединяют различные серии и могут быть собраны в прямых или угловых корпусах, используя соответствующие головки по типам соединений (BNC, TNC, N, SMA и т.п.). С одним корпусом комбинированного разъёма и различными головками, можно собирать необходимые комбинации типов разъёмов, позволяя сократить их складской запас и взаимно заменяя необходимые для использования в данный момент компоненты.

Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 7-16 (DIN) применимы технологии пайки, обжима и опрессовки.
Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.

_{Данные описания представляют собой общие положения для соответствующей серии. Отдельные разъемы могут отличаться от указанных значений. В случае вопросов, обращайтесь к менеджерам нашей компании.}

Спецификация


Механические характеристики
Рекомендуемый момент затяжки				25 - 35 Нм
Коммутационная износостойкость				≥ 500
Материалы: Центральный контакт Внешний проводник Остальные металлические детали Изолятор Уплотнительное кольцо				медный сплав латунь \| CuZn39Pb3 латунь \| CuZn39Pb3 PTFE силиконовая резина
Покрытие: Центральный контакт Внешний проводник Остальные металлические детали				серебро \| Cu2Ag5 серебряный сплав \| Cu2Ag3 серебряный сплав \| Cu2Ag3
Климатические характеристики
Температурный режим				-40 .. +85 °С
Соответствие RoHS				2011/65/EU
Электрические характеристики
Сопротивление проводников: внутренний проводник внешний проводник				≤ 0.4 мОм ≤ 0.2 мОм
Сопротивление изолятора				≥ 10 ГОм
Напряжение пробоя				3 кВ _эфф. /50 Гц
Сопротивление				50 Ом
Рабочее напряжение				≤ 2.7 кВ _эфф. /50 Гц
Мощность				1.8 кВт /1 ГГц
Производятся в соответствии со стандартом IEC: 61 169-4

		мин.	макс.			мин.	макс.
	a	4.96	5.04		a	15.85	16.25
	b	7.0	7.0		b	7.0	7.0
	c	18.03	18.21		c	17.84	18.02
	d	20.6	21.4		d	22.1	22.9
	e	1.4	1.6		e	0.5	0.7
	f	1.47	1.77		f	1.77	2.07
	g	-	4.5		g	8.1	-
-	h	7.0	8.0		h	10	-

Характеристики

Вес, кг

0.090-0.099

Волновое сопротивление, Ом

Гарантия

12 мес

Группа/стандарт

Combination Panel Jack

Единица измерения

шт

Контакты

покрытие серебро

Корпус

латунь

Норма отпуска товара

от 1

Норма упаковки

Покрытие

серебро

Рабочий диапазон температур, °C

-40 до +85

Серия

для комбинированного разъема 7-16, панельный

Тип разъема

7-16

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

до 6 ГГц
