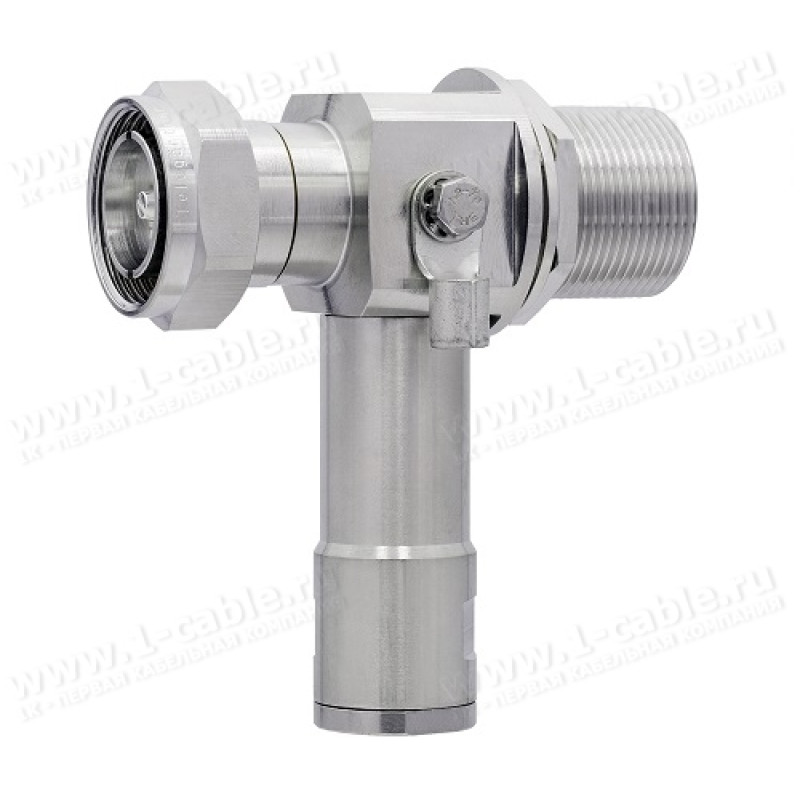

J01125A0041 - Защитное четвертьволновое устройство 7-16 · 50 Ом гнездо > штекер 380-512 МГц

Name: J01125A0041 - Защитное четвертьволновое устройство 7-16 · 50 Ом гнездо &gt; штекер 380-512 МГц
Brand: Telegartner (Німеччина)
SKU: 000043845
Price: 12889.62 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01125A0041 - Защитное четвертьволновое устройство 7-16 · 50 Ом гнездо > штекер 380-512 МГц

Предзаказ

Производитель: Telegartner (Німеччина)
Модель: J01125A0041
Артикул: 000043845

12 889.62 ₴

Вес, кг:0.500-0.599

Волновое сопротивление, Ом:50

Гарантия:12 мес

Группа/стандарт:Surge Suppressor

Единица измерения:шт

Доставка

Новой почтой в отделения и почтоматы

от 75 ₴

Оплата

Visa

MasterCard

ApplePay

оплата по счету

наличными

Гарантии и возврат

Служба поддержки клиентов
24/7 без выходных

Гарантия

Гарантия на товар 12 месяцев

J01125A0041 - Защитное четвертьволновое устройство 7-16 · 50 Ом гнездо > штекер 380-512 МГц

12 889.62 ₴

Описание

7-16 грозоразрядное четвертьволновое устройство | 380-512 МГц | крепление на панель

гнездо ↔ штекер

Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом.

Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа панельных разъёмов 7-16 (DIN) применяются пайка и резьбовая закрутка.

Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.

_{Обратите внимание!}_{Готовые соединительные RF кабели с разъёмами 7-16 (DIN), а также другими типами коаксиальных соединителей, изготавливаются нашей компанией по спецификациям заказчиков.}

_{Примечание}_{:
Вышеприведенная информация относится к общей серии /категории моделей. Пожалуйста, смотрите технические спецификации для конкретных моделей.}

Спецификация


Механические характеристики
Рекомендуемый момент затяжки				25 - 35 Нм
Коммутационная износостойкость				≥ 500
Материалы: центральный контакт пружинящий центральный контакт внешний проводник остальные металлические детали винт и стопорная шайба кабельный наконечник изолятор уплотнительное кольцо транспортировочные крышки				латунь \| CuZn39Pb3 медный сплав латунь \| CuZn39Pb3 латунь \| CuZn39Pb3 нержавеющая сталь медь \| Cu политетрафторэтилен \| PTFE силиконовая резина полиэтилен \| PE
Покрытие: центральный контакт внешний проводник остальные металлические детали				серебро \| Cu2Ag5 серебро \| Cu2Ag5 белая бронза \| CuSnZn3 (Telealloy)
Климатические характеристики
Эксплуатация в соответствии c IEC 60068 - 1				55/155/56
Температурный режим				-55 .. +150 °С
Класс защиты				IP67 \| IEC 60529
Соответствие RoHS				2011/65/EU
Электрические характеристики
Сопротивление				50 Ом
Сопротивление проводников: внутренний проводник внешний проводник				≤ 0.4 мОм ≤ 0.2 мОм
Сопротивление изолятора				≥ 10 ГОм
Вносимые потери				< 0.1 дБ
Потери на отражение				< -23 дБ
Пассивная интермодуляция				< -155 dBc @ 2x20 Вт
Мощность				1.8 кВт /1 ГГц
Рабочая частота				380 - 512 МГц
_{Проводится в соответствии со стандартом IEC: 61 169-4}

		мин.	макс.			мин.	макс.
	a	4.96	5.04		a	15.85	16.25
	b	7.0	7.0		b	7.0	7.0
	c	18.03	18.21		c	17.84	18.02
	d	20.6	21.4		d	22.1	22.9
	e	1.4	1.6		e	0.5	0.7
	f	1.47	1.77		f	1.77	2.07
	g	-	4.5		g	8.1	-
-	h	7.0	8.0		h	10	-

Характеристики

Вес, кг

0.500-0.599

Волновое сопротивление, Ом

Гарантия

12 мес

Группа/стандарт

Surge Suppressor

Единица измерения

шт

Корпус

латунь

Норма отпуска товара

от 1

Норма упаковки

Покрытие

белая бронза

Рабочий диапазон температур, °C

-55 до +150

Степень защиты IP

Тип

7-16 (DIN)

Тип адаптера

7-16

Тип монтажа

Z117

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

от 0.38 ГГц до 0.512 ГГц
