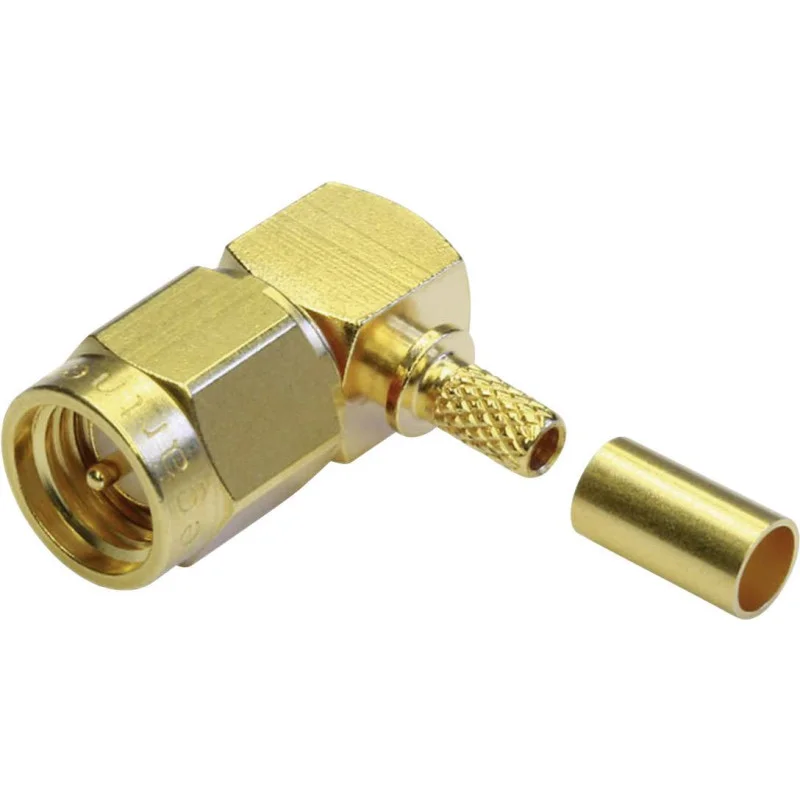

J01150A0521 - Разъем SMA кабельный, штекер, обжим, угловой, 50 Ом, G30 (1.5/3.8), LMR-240

Name: J01150A0521 - Разъем SMA кабельный, штекер, обжим, угловой, 50 Ом, G30 (1.5/3.8), LMR-240
Brand: Telegartner (Германия)
SKU: 000005251
Price: 627.75 UAH
Availability: InStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01150A0521 - Разъем SMA кабельный, штекер, обжим, угловой, 50 Ом, G30 (1.5/3.8), LMR-240

В наличии

Производитель: Telegartner (Германия)
Модель: J01150A0521
Артикул: 5251

627.75 ₴

Нашли дешевле?

99999 или более 627.75 ₴

Купить этот товар в 1 клик:

Вес, кг:0.001-0.009

Волновое сопротивление, Ом:50

Группа/стандарт:Angle Plug Crimp

Единица измерения:шт

Кабельная группа:G30 (1.5/3.8 | LMR-240), LMR-240

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

J01150A0521 - Разъем SMA кабельный, штекер, обжим, угловой, 50 Ом, G30 (1.5/3.8), LMR-240

627.75 ₴

Описание

Среди коаксиальных разъёмов c резьбовым соединением широко распространены разъёмы серии SMA. В зависимости от типа разъёмa, возможно применение при частоте до 18 GHz с контрольным сопротивлением - 50 Ом. Разъём подходит для эластичных и полужестких типов кабеля. Модели SMA разъёмов выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной запрессовки контактов. Для монтажа кабельных разъёмов серии SMA используются технологии пайки, обжима и опрессовки. Области применения разъемов SMA включают наземную и космическую связь, а также тестовое оборудование.
Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует IP 68. Указанные спецификации верны для соответствующих серий. Индивидуальные разъёмы могут отклоняться от указанных величин. При вопросах и необходимости консультаций, обратитесь к нашим специалистам.
Внимание!
Части корпусов разъёмов и монтажных муфт могут быть использованы для создания в дальнейшем SMA моделей с необходимыми параметрами. Готовые соединительные RF кабели с разъёмами серии SMA, а также других серий коаксиальных соединителей изготавливаются нашей компанией по спецификациям заказчиков.

Механические характеристики:
Коммутационная износостойкость	≥ 500
Рекомендуемый момент при затягивании соединения	79 - 113 Ncm
Материал контакта	CuBe2
Материал: цельная часть контактной группы	CuZn39Pb3
Материал Solid contact parts MIL-type (нержавеющая сталь)	1.4305
Материал обода	Cu
Материал зубчатой пружинной шайбы	CuSn6
Материал изолятора	PTFE
Материал прокладки	Силикон
Внутреннее покрытие	Cu1Ni2Au1.27
Внешнее покрытие: позолоченное (последняя цифра кода ...1)	Cu1Ni2Au0.8; NiPAu
Внешнее покрытие: MIL позолоченное (последняя цифра кода ...2)	Cu1Ni2Au1.27
Внешнее покрытие: нержавеющая сталь (последняя цифра кода ...6)	пассивированное
Внешнее покрытие: для печатной платы (последняя цифра кода ...7)	SnPb8
Внешнее покрытие: белая бронза (последняя цифра кода...8)	CuSnZn3
Внешнее покрытие: покрыто никелем (последняя цифра кода...9)	Cu2Ni5
Остальные металлические части корпуса: позолочено(standard; последняя цифра кода ...1)	Cu2Ni5Au0.2
Остальные металлические части корпуса: MIL позолочено (последняя цифра кода ...2)	Cu1Ni2Au0.8
Остальные металлические части корпуса: Нержавеющая сталь (MIL type; последняя цифра кода...6)	пассивированное
Остальные металлические части корпуса: покрытие белой бронзой последняя цифра кода...8)	CuSnZn3
Остальные металлические части корпуса: никелевое покрытие (последняя цифра кода ...9)	Cu2Ni5

Электрические характеристики:
Импеданс	50 Ω
Электрическое напряжение при 50 Hz	1 kV
Рабочее напряжение при частоте 50 Hz	≤ 335 V
Переходное сопротивление внутреннего контакта	≤ 3 mΩ
Переходное сопротивление внешнего контакта	≤ 2 mΩ
Сопротивление изоляции	≥ 5 GΩ
Диапазон частот для эластичного типа кабеля до	12.4 GHz
Диапазон частот для полужестких типов кабеля (прямой корпус) до	18.0 GHz
Диапазон частот для полужестких типов кабеля (угловой корпус) до	12.4 GHz
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 1 GHz	≥ 20.0 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 2 GHz	≥ 19.2 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 4 GHz	≥ 17.7 dB
Затухание для эластичного типа кабеля (прямой и угловой корпус) на частоте 6 GHz	≥ 16.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 1 GHz	≥ 28.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 2 GHz	≥ 27.5 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 4 GHz	≥ 26.0 dB
Затухание для полужёсткого типа кабеля (прямой корпус) на частоте 6 GHz	≥ 24.9 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 1 GHz	≥ 25.7 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 2 GHz	≥ 25.2 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 4 GHz	≥ 24.2 dB
Затухание для полужёсткого типа кабеля (угловой корпус) на частоте 6 GHz	≥ 23.2 dB

Климатические характеристики
Соответствие стандарту IEC 60068 – 1	55/155/56

Спецификация

Характеристики

Вес, кг

0.001-0.009

Волновое сопротивление, Ом

Группа/стандарт

Angle Plug Crimp

Единица измерения

шт

Кабельная группа

G30 (1.5/3.8 | LMR-240), LMR-240

Корпус

металл

Норма отпуска товара

от 1

Норма упаковки

Покрытие

золото

Серия

кабельный

Степень защиты IP

Структура

угловой

Тип

SMA

Тип монтажа

обжим

Тип разъема

SMA

Частотный диапазон f (макс.), ГГц

до 18 ГГц
