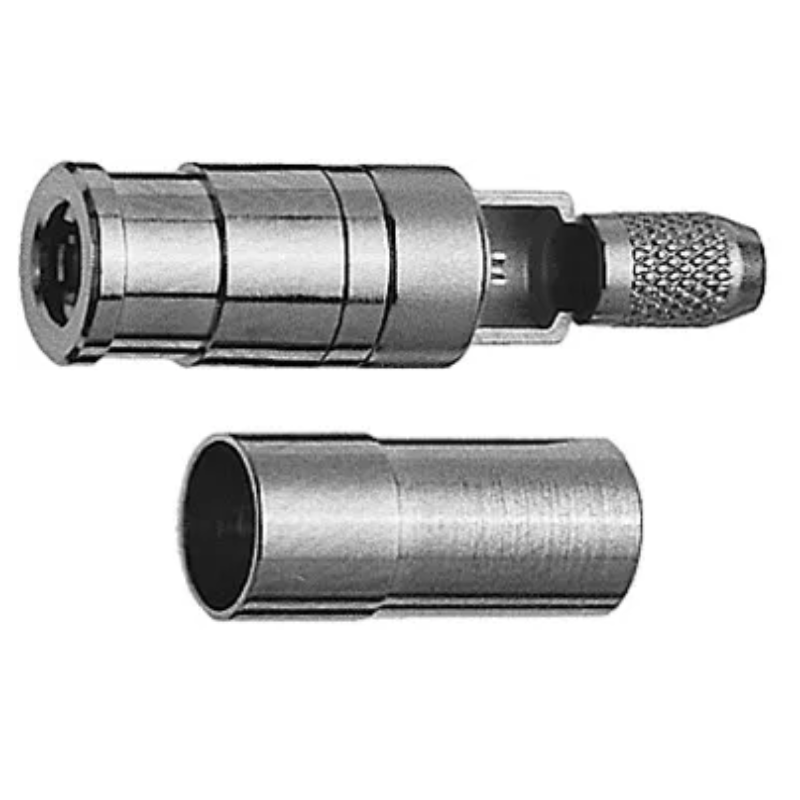

J01161A0781 - Кабельный разъем SMB · 50 Ом гнездо, обжим /ц. контакт- пайка, G13 (0.4/2.5)

Механические характеристики

Коммутационная износостойкость:

стандартное исполнение
MIL- исполнение

≥ 100
≥ 500

Усилие подключения /отключения

14 Н

Материалы:

пружинящие контакты
цельный контакт
детали корпуса
обжимная втулка
зубчатая стопорная шайба
изолятор

бериллиевая бронза | CuBe2
латунь | CuZn39Pb3
латунь | CuZn39Pb3
медь | Cu
медный сплав | CuSn6
PTFE

Покрытие:

центральный контакт

внешний проводник

остальные металлические детали

золото поверх никеля | Cu1Ni2Au1.27

золото | Cu1Ni2Au0.8 (стандартное исполнение, последняя цифра в названии – 1)
золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2)
SnPb8 (для печатных плат, последняя цифра в названии модели – 7)
белая бронза | CuSnZn3 Telealloy (последняя цифра в названии – 8)
никель | Cu2Ni5 (последняя цифра в названии модели – 9)

золото | Cu2Ni5Au0.2 (стандартное исполнение, последняя цифра в названии – 1)
золото | Cu1Ni2Au0.8 (MIL- исполнение, последняя цифра в названии модели – 2)
никель | Cu2Ni5 (последняя цифра в названии модели – 9)

Климатические характеристики

Эксплуатация в соответствии:

с изолятором PTFE

IEC 60068 - 1

55/155/21

Электрические характеристики

Сопротивление проводников:

внутренний проводник
внешний проводник

≤ 5 мОм
≤ 2.5 мОм

Сопротивление изолятора

≥ 1 ГОм

Напряжение пробоя

750 В _эфф. /50 Гц

Сопротивление

50 Ом

Рабочая частота

< 4 ГГц

Потери на отражение:

для гибких кабелей в разъёмах прямой конструкции

для гибких кабелей в разъёмах угловой конструкции

≥ 20.0 дБ /1 ГГц
≥ 16.5 дБ /3 ГГц

≥ 14.0 дБ /1 ГГц
≥ 12.4 дБ /3 ГГц

_{Измерения потерь в передаче сигналов проводятся в соответствии со стандартом IEC 60 169-9 и IEC 60 169-10}

мин.

макс.

мин.

макс.

a

2.08

-

a

-

2.06

b

3.66

3.71

b

0.18

-

c

0.48

0.53

c

-

1.63

d

-

0.18

d

0.18

0.94

e

1.32

-

e

3.58

f

-

2.97

f

3.58

-

g

-

0.18

h

0.0

-

i

1.65

-

k

3.33

3.58
