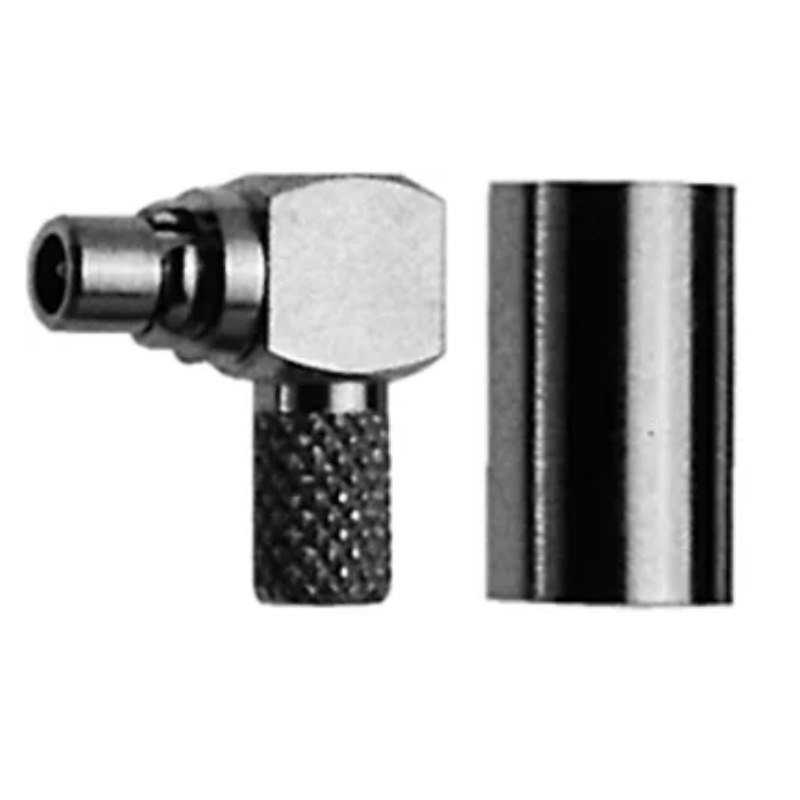

J01340B0051 - Кабельный угловой разъем, MMCX штекер, 50 Ом, губки: N01003A0009

Name: J01340B0051 - Кабельный угловой разъем, MMCX штекер, 50 Ом, губки: N01003A0009
Brand: Telegartner (Германия)
SKU: 000046580
Price: 330.62 UAH
Availability: OutOfStock

Все о товаре

Описание

Спецификация

Характеристики

Отзывы 0

Вопросы0

J01340B0051 - Кабельный угловой разъем, MMCX штекер, 50 Ом, губки: N01003A0009

Предзаказ

Производитель: Telegartner (Германия)
Модель: J01340B0051
Артикул: 4658

330.62 ₴

99999 или более 330.62 ₴

Волновое сопротивление, Ом:50

Единица измерения:шт

Кабельная группа:G7 (RG-316/U | RG174/U)

Контакты:покрытие золото

Корпус:латунь

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

J01340B0051 - Кабельный угловой разъем, MMCX штекер, 50 Ом, губки: N01003A0009

330.62 ₴

Описание

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 ОМ • TELEGÄRTNER (ГЕРМАНИЯ)

MMCX угловой штекер | обжим /ц. контакт- пайка

Миниатюрные разъёмы MMCX сходны с MCX, но компактнее по внешним габаритам. Снабжены пружинным механизмом зажима с защёлкой с применением на частотах до 6 ГГц. Контрольное сопротивление - 50 Ом. Разъёмы подходят для эластичных и полужестких типов кабелей.

MMCX разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Для монтажа кабельных разъёмов MMCX используются технологии пайки и обжима. Компактный размер разъёмов позволяет применять их в миниатюрных инструментах и коммуникационном оборудовании.

_{Обратите внимание!}_{Указанные спецификации верны для общих характеристик серии. Индивидуальные разъёмы могут отличаться от указанных величин.
Готовые соединительные RF кабели с разъёмами}_MMCX_{, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин.}_{При возникновении вопросов и необходимости консультаций, обращайтесь к специалистам Первой Технической Компании.}

Спецификация


Механические характеристики
Коммутационная износостойкость:				≥ 500
Усилие подключения				≤ 18 Н
Усилие отключения				6 - 18 Н
Материалы: пружинящий контакт коаксиальный контакт детали корпуса изолятор				бериллиевая бронза \| CuBe2 латунь \| CuZn39Pb3 латунь \| CuZn39Pb3 PTFE
Покрытие: центральный контакт внешний проводник остальные металлические детали				золото поверх никеля \| Ni2Au1.27 золото \| Ni2Au0.8 золото \| Ni5Au0.2
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE				IEC 60068 - 1 55/155/21
Электрические характеристики
Сопротивление проводников: внутренний проводник внешний проводник				≤ 5 мОм ≤ 2.5 мОм
Сопротивление изолятора				≥ 1 ГОм
Напряжение пробоя				500 В _эфф_. /50 Гц
Рабочее напряжение				≤ 170 В _эфф_. /50 Гц
Сопротивление				50 Ом
Рабочая частота:				< 6 ГГц
Потери на отражение: в разъёмах прямой конструкции в разъёмах угловой конструкции				≥ 20.0 дБ /6 ГГц ≥ 16.5 дБ /6 ГГц
_{Измерения потерь в передаче сигналов проводятся в соответствии со стандартом EN-122340}

		мин.	макс.			мин.	макс.
	a	1.58	1.62		a	2.41	-
	b	-	2.40		b	3.00	3.04
	c	0.00	0.25		c	2.88	2.90
	d	2.70	-		d	0.90	1.20
	e	1.45	-		e	2.60	-
	f	-	0.20		f	1.57	1.63
	g	0.38	0.42		g	2.30	2.34
					h	-	0.23

Характеристики

Волновое сопротивление, Ом

Единица измерения

шт

Кабельная группа

G7 (RG-316/U | RG174/U)

Контакты

покрытие золото

Корпус

латунь

Норма отпуска товара

от 1

Норма упаковки

Покрытие

золото

Серия

кабельный

Структура

угловой

Тип монтажа

обжим/пайка

Тип разъема

MMCX

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

до 6 ГГц
