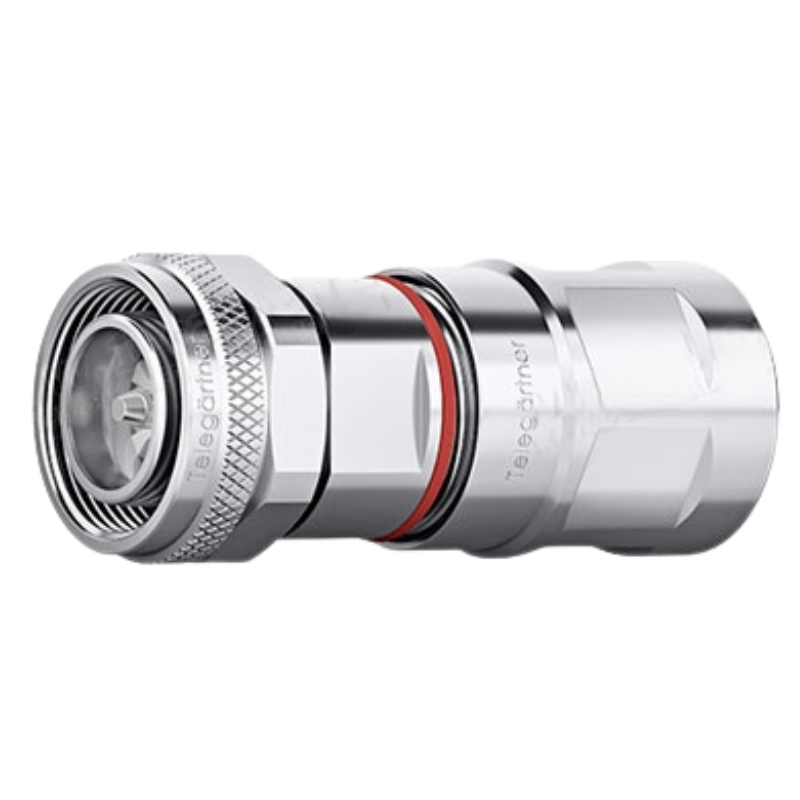

J01440A0040 - Кабельный разъем, 4.3-10 штекер, 50 Ом, фиксация- резьбовая ключом | SIMFix LP

Предзаказ

Производитель: Telegartner (Германия)
Модель: J01440A0040
Артикул: 466

2640.74 ₴

99999 или более 2640.74 ₴

Вес, кг:0.090-0.099

Волновое сопротивление, Ом:50

Единица измерения:шт

Кабельная группа:G21 (1/2"), G59 (1/2" Air Dielectric)

Корпус:латунь

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

J01440A0040 - Кабельный разъем, 4.3-10 штекер, 50 Ом, фиксация- резьбовая ключом | SIMFix LP

2640.74 ₴

Описание

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 ОМ • TELEGÄRTNER (ГЕРМАНИЯ)

4.3-10 прямой штекер SIMFix LP | муфта /закрутка

Разъемы 4.3-10 /DIN специально разработаны для оборудования мобильной связи, как альтернатива разъёмам 7-16, но имеют компактные размеры и исключительные показатели уровней затухания и интермодуляционных искажений. Разъемы выполнены с большой посадочной точностью, устойчивы к метеорологическим воздействиям по классу защиты IP68 в диапазоне температур от -40 до 85 °C.

Разъёмы 4.3-10 /DIN эксплуатируются на частотах до 6.0 ГГц с номинальным сопротивлением 50 Ом. Подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 4.3-10 /DIN используются пайка, обжим и опрессовка.

Разъемы имеют три варианта фиксации и, в зависимости от схемы коммутации, могут применяться со следующими вариантами фиксирования соединения:

• быстросъемным замком Push-Pull
• резьбовым с затяжкой ключом - накидная гайка со шлицами
• резьбовым с ручной затяжкой - накидная гайка с накаткой

Конструкция гнезда универсальная и соединяется со всеми тремя вариантами исполнения штекера.

Безымянный00

Еще одно преимущество разъемов 4.3-10 /DIN – компактность. При прямом сравнении с разъемами 7-16, очевидна экономия до 37% монтажной поверхности оборудования и почти двукратное снижение веса коммутационной части.

Это обстоятельство отвечает повышенным современным требованиям к эффективности сетей мобильной связи.

Безымянный0

Спецификация


Механические характеристики
Коммутационная износостойкость	≥ 100
Рекомендуемый момент затяжки соединения	5 Н м
Материалы: центральный контакт внешний проводник остальные металлические детали изолятор уплотнитель	медный сплав латунь \| CuZn39Pb3 латунь \| CuZn39Pb3 Topas (COC) силикон
Покрытие: центральный контакт /пружинящий контакт внешний проводник остальные металлические детали	серебро \| Cu2Ag5 белая бронза \| CuSnZn3 Telealloy белая бронза \| CuSnZn3 Telealloy
Климатические характеристики
Эксплуатация в соответствии c IEC 60068 - 1	55/155/56
Температурный режим	-40 .. +85 °С
Класс защиты	IP68 (IEC 60529)
Соответствие RoHS	2011/65/EU
Электрические характеристики
Рабочая частота	≤ 6.0 ГГц
Сопротивление	50 Ом
Электрическая прочность	2.5 кВ _эфф_./50 Гц
Рабочее напряжение	≤ 1.0 кВ _эфф_./50 Гц
Мощность	500 Вт /2 ГГц
Потери на отражение	36 дБ /2 ГГц 32 дБ /4 ГГц 28 дБ /6 ГГц
Пассивная интермодуляция	-160 dBc @ 2x43 dBm
Сопротивление контактов: внутренний проводник внешний проводник	≤ 1 мОм ≤ 0.5 мОм
Сопротивление изолятора	≥ 5 ГОм
_{Измерения потерь в передаче сигналов проводятся в соответствии со стандартом IEC: 60 169-54}

Характеристики

Вес, кг

0.090-0.099

Волновое сопротивление, Ом

Единица измерения

шт

Кабельная группа

G21 (1/2"), G59 (1/2" Air Dielectric)

Корпус

латунь

Норма отпуска товара

от 1

Норма упаковки

Покрытие

белая бронза, никель

Рабочий диапазон температур, °C

-40 до +85

Серия

кабельный

Степень защиты IP

Тип монтажа

муфта/закрутка

Тип разъема

4.3-10

Цвет

серебряный металлик

Частотный диапазон f (макс.), ГГц

до 6 ГГц
