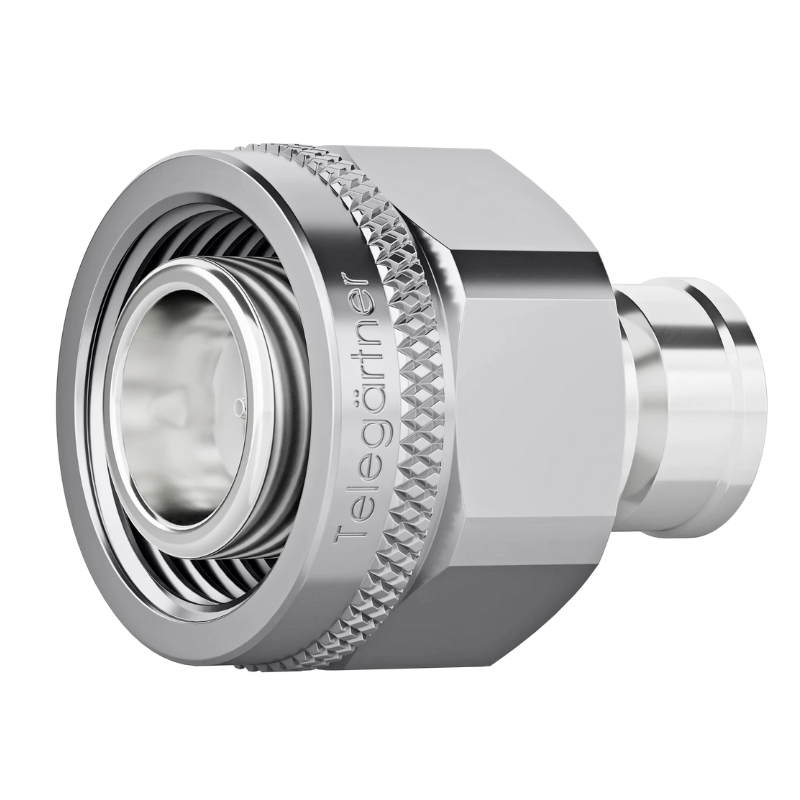

J01460A3015 - Кабельный разъем, 2.2-5 штекер, 50 Ом, фиксация: быстросъемная, пайка

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 ОМ • TELEGÄRTNER (ГЕРМАНИЯ)

2.2-5 /DIN прямой штекер | пайка

Разъемы 2.2-5 /DIN специально разработаны для оборудования мобильной связи, как альтернатива разъёмам серий 4.3-10 и 7-16, но имеют компактные размеры и исключительные показатели уровней затухания и интермодуляционных искажений. Разъемы выполнены с большой посадочной точностью, устойчивы к метеорологическим воздействиям по классу защиты IP68 в диапазоне температур от -40 до 85 °C.

Разъёмы 2.2-5 /DIN могут быть использованы на частоте до 6.0 ГГц с номинальным сопротивлением 50 Ом. Разъёмы подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 2.2-5 /DIN используются пайка, обжим и опрессовка.

Разъемы имеют три варианта фиксации и, в зависимости от схемы коммутации, могут применяться со следующими вариантами фиксирования соединения:

 • быстросъемным замком Push-Pull
 • резьбовым с затяжкой ключом - накидная гайка со шлицами
 • резьбовым с ручной затяжкой - накидная гайка с накаткой

Конструкция ответного гнезда универсальная и соединяется со всеми тремя вариантами исполнения штекера.

Еще одно преимущество новой разъемов 2.2-5 /DIN – компактность. При прямом сравнении с разъемами 4.3-10 и 7-16, очевидна экономия до 70% монтажной поверхности оборудования и почти двукратное снижение веса коммутационной части.

Это обстоятельство отвечает повышенным требованиям к эффективности сетей для мобильной связи.
