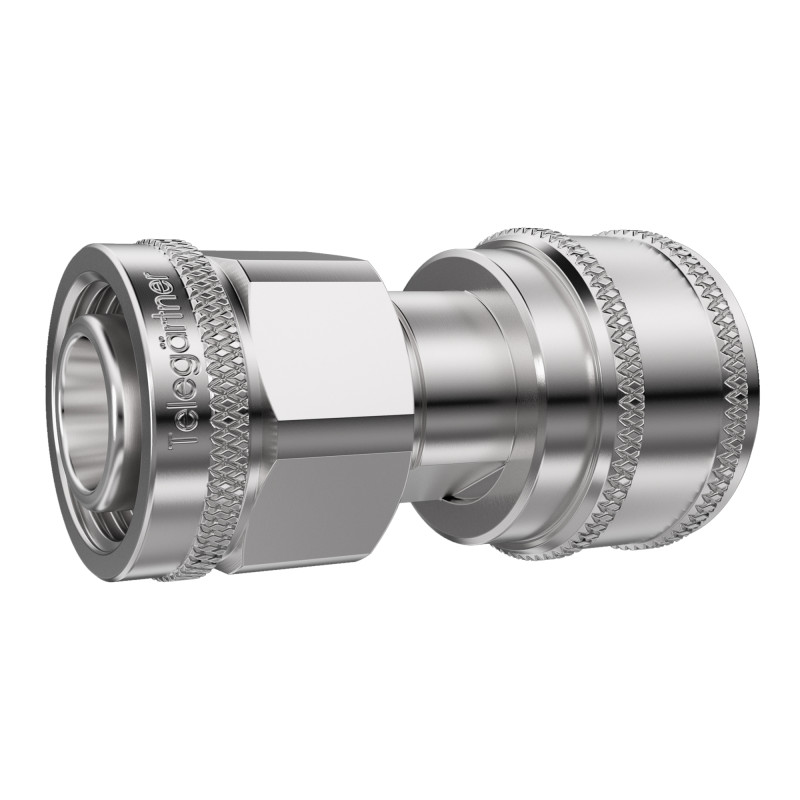

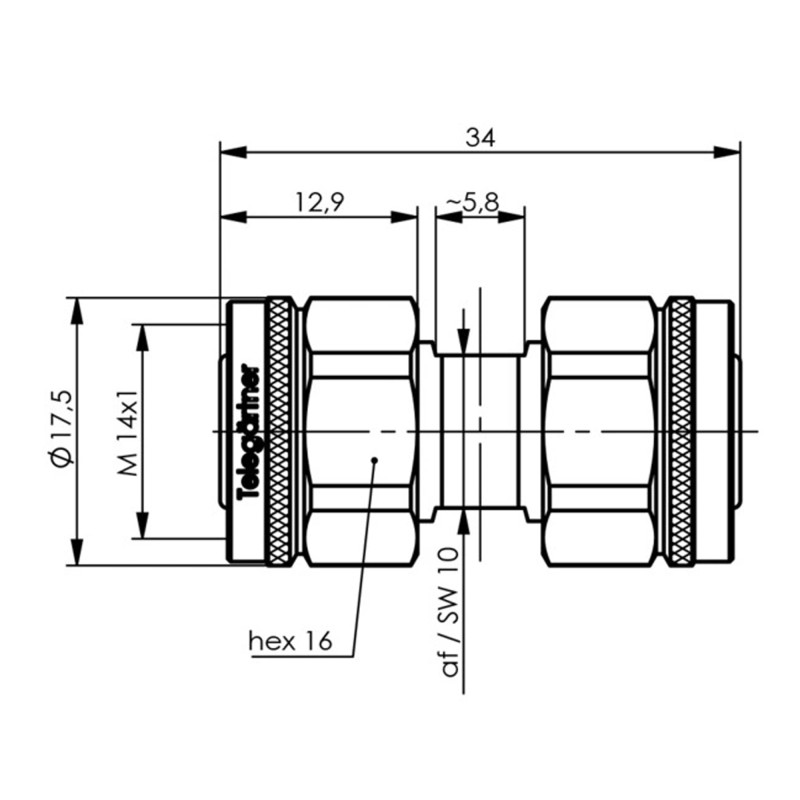

J01462A0003 - Адаптер 2.2-5, штекер - штекер, фиксация: резьбовая ключом / быстросъемная Push-Pull

Коаксиальные адаптеры • 2.2-5

Компактные разъемы с 3 вариантами фиксации

_{2.2-5 штекер ↔ 2.2-5 штекер}

Специально разработаны для оборудования мобильной связи, как альтернатива разъёмам 4.3-10 и 7-16 при более компактных размерах, а также исключительных показателях уровней затухания и интермодуляционных искажений. Разъемы 2.2-5 (DIN) выполнены с большой посадочной точностью, устойчивы к метеорологическим воздействиям по IP68 в диапазоне температур от -40 ° C до 85 ° C.

Разъёмы 2.2-5 (DIN) могут быть использованы на частотах до 6.0 ГГц с номинальным сопротивлением 50 Ом. Подходят для эластичных, полужестких и гофрированных типов кабеля. Для монтажа кабельных разъёмов 2.2-5 (DIN) используются пайка, обжим и опрессовка.

Имеют различные варианты фиксации. В зависимости от схемы коммутации, может быть применен разъем с «быстросъемным» или резьбовым вариантом фиксирования соединения.
Также представлены различные типы исполнения резьбового варианта фиксации. Накидная гайка может иметь накатку для ручной затяжки, либо шлицы для затяжки ключом.

Конструкция гнезда универсальная и соединяется со всеми тремя вариантами исполнения штекера.

Еще одно преимущество разъемов 2.2-5 – компактность. При прямом сравнении с разъемами 4.3-10 и 7-16, очевидна экономия до 70% монтажной поверхности оборудования и почти двукратное снижение веса коммутационной части.

Это обстоятельство отвечает повышенным требованиям к эффективности сетей для мобильной связи.
