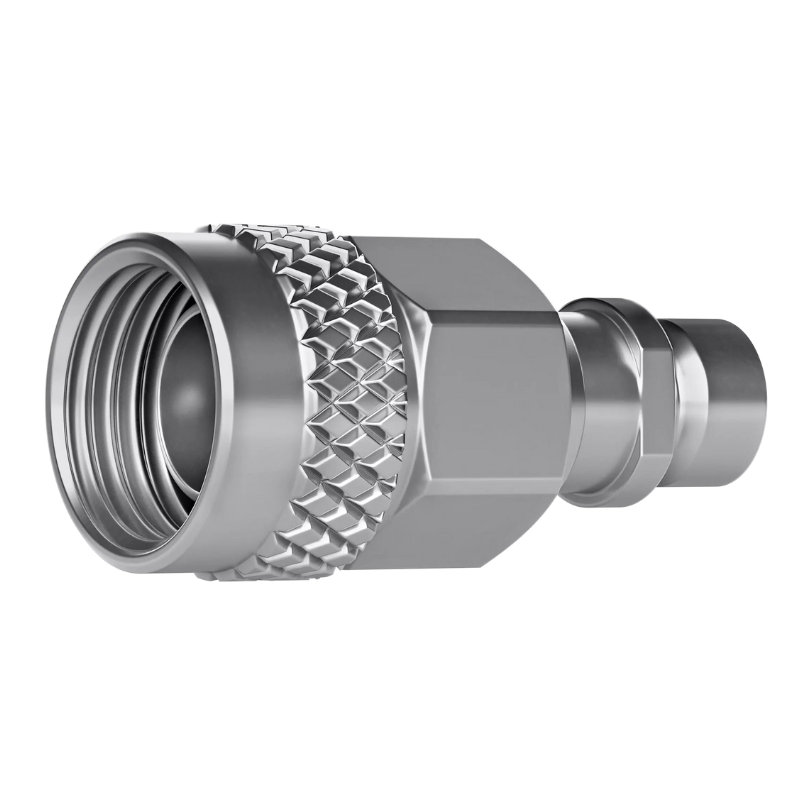

J01480A3001 - Кабельный разъем, 1.5-3.5 штекер, 50 Ом, фиксация: быстросъемная Push-Pull

КОАКСИАЛЬНЫЕ РАЗЪЕМЫ 50 ОМ • TELEGÄRTNER (ГЕРМАНИЯ)

1.5-3.5 /DIN прямой штекер | пайка

Разъемы 1.5-3.5 специально разработаны для оборудования мобильной связи, как альтернатива разъёмам 2.2-5 и 4.3-10, но имеют компактные размеры и уникальные для своих размеров показатели уровней затухания и интермодуляционных искажений. Разъемы выполнены с большой посадочной точностью, устойчивы к метеорологическим воздействиям по классу защиты IP68 в диапазоне температур от -55 до +90 °C.

Разъёмы 1.5-3.5 могут быть использованы на частоте до 6.0 ГГц с номинальным сопротивлением 50 Ом. Разъёмы подходят для кабелей с малыми показателями затухания диаметром до 6.3 мм. Для монтажа кабельных разъёмов 1.5-3.5 /DIN используются пайка, обжим и опрессовка.

Разъемы имеют два варианта фиксации и, в зависимости от схемы коммутации, могут применяться со следующими вариантами фиксирования соединения:
  • быстросъемным замком Push-Pull
  • резьбовым с затяжкой ключом или ручной затяжкой - накидная гайка со шлицами и накаткой

Конструкция ответного гнезда универсальная и соединяется со всеми вариантами исполнения штекера.

<sub>Обратите внимание!
Указанные спецификации верны для общих характеристик серии. Индивидуальные разъёмы могут отличаться от указанных величин.
Готовые соединительные RF кабели с разъёмами 1.5-3.5, а также с другими типами коаксиальных соединителей, изготавливаются нашей компанией по выбору из каталога или Вашим конфигурациям разъемов и длин.

При возникновении вопросов и необходимости консультаций, обращайтесь к специалистам Первой Технической Компании.</sub>
