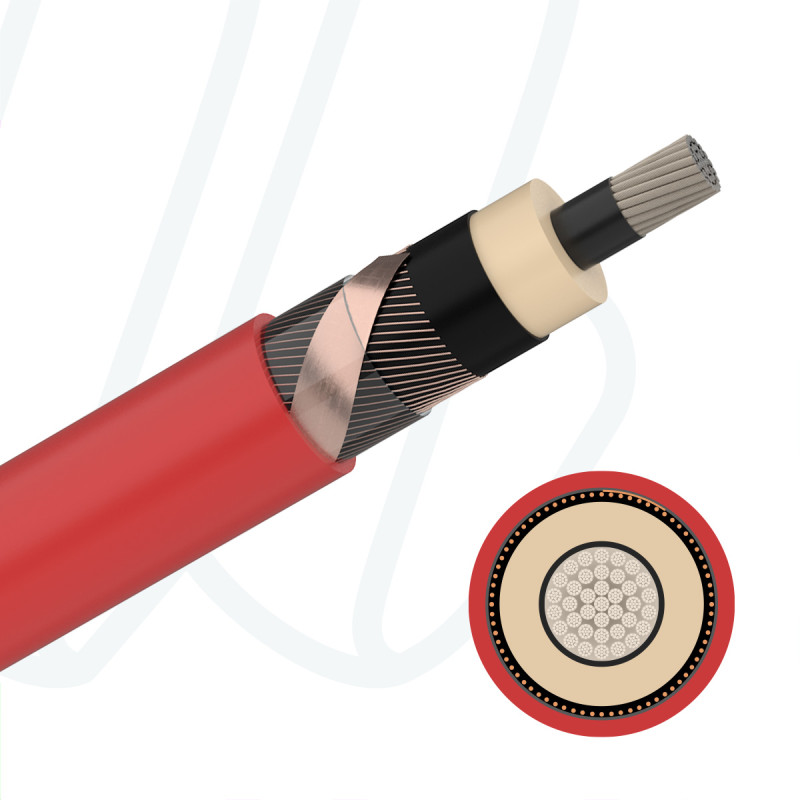

Кабель (N)TMCGCWOEU 01X150/25KON 12/20 кВ червоний

Кабель типу (N)TMCGCWÖU (або (N)TMCGCWOEU) - це гнучкий високовольтний кабель, що використовується на коротких відрізках, наприклад, для з'єднання в розподільчих пристроях або трансформаторних підстанціях, де потрібен малий радіус вигину. Кабелі також використовуються в повільно рухомих офшорних енергетичних системах: кабельні ланцюги або намотування на моторизований барабан або живлення для великих електричних застосувань і приводів через кабеленесучі системи. Розшифровка позначення типу: (N) - будова кабелю відповідно до стандарту DIN VDE 0250-813 TM..WÖU - кабель з одинарною гумовою оболонкою СG - струмопровідна неметалева оболонка поверх жили С - струмопровідна металева оболонка Застосування: для використання назовні під прямим сонячним промінням для повільно рухомих енергетичних систем для намотування на кабельний барабан для розподільчих пристроїв та трансформаторних підстанцій стійкість до погодних умов: необмежене використання в приміщенні, на відкритому повітрі, стійкість до озону, ультрафіолету та вологи Переваги: Покриття екрану 85% Стійкий до мастил відповідно до EN 60811-404 Стійкий до озону Максимальна температура на жилі +90˚C Максимальна температура на жилі при короткому замиканні +200˚C Дозволена зовнішня температура фіксовано: -40˚C до +80˚C Дозволена зовнішня температура рухомо: -25˚C до +80˚C Радіус вигину фіксовано: 6 x Ø Радіус вигину рухомо: 8 x Ø Не розповсюджує вогонь відповідно до VDE 0482-332-1-2 / 1EC 60332-1-2 Максимальна міцність на розрив на провіднику 15 H/мм2 Сертифікація UL Допустиме скручування: ± 25°/м Будова: луджена мідна жила, клас 5 (відповідно до EN 60228, IEC 60228) внутрішній напівпровідниковий шар контролю напруги ERP суміш з покращеними електричними та механічними характеристиками на основі DIN VDE 0207-20 зовнішній напівпровідний ізоляційний захисний шар концентричний провідник заземлення: обплетення лудженим мідним дротом відповідно до DIN VDE 0250-1, що покриває приблизно 85 % Зовнішня оболонка надміцна з гуми типу 5GM5 (згідно DIN VDE 0207-21), колір червоний Номінальна і тестова напруга: Номінальна напруга U0/U [кВ] 3,6/6 6/10 8,7/15 12/20 14/25 18/30 Максимально допустима робоча напруга UBmax в мережі змінного струму (AC) [кВ]: 4.2/7.2 6.9/12 10.4/18 13.9/24 17.3/30 20.8/36 Максимально допустима робоча напруга UBmax в мережі постійного струму (DC) [кВ]: 5.4/10.8 9/18 13.5/27 18/36 22.5/45 27/54 Випробувальна напруга AC відповідно до DIN VDE 0250-813 [кВ]: 11 17 24 29 36 43
