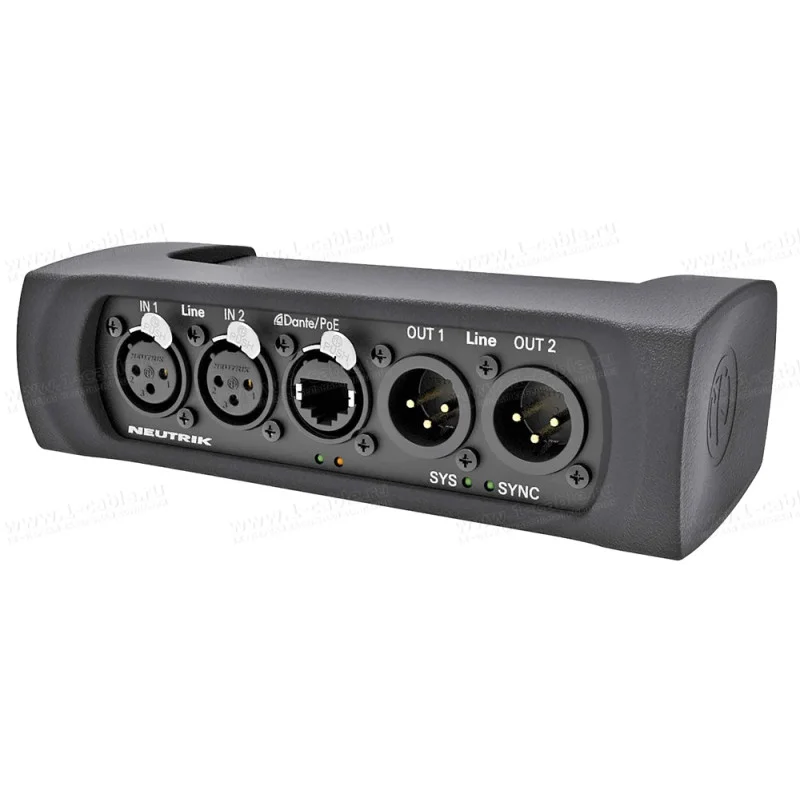

NA2-IO-DLINE - Интерфейс ввод/вывода аналоговых звуковых сигналов в сеть Dante

Конструкция

NA2-IO-DLINE

Корпус

металл, протектор из твердой резины

2 входа (линейный уровень сигнала)

2х XLR3- гнездо

2 выхода (линейный уровень сигнала)

2х XLR3- штекер

Сетевое подключение

Разъем RJ-45 etherCON гнездо, 100 BASE-TX (поддержка PoE)

Индикация

LED, индикатора питания, состояния подключения

Механические характеристики

Диапазон рабочих температур

-5 °C / +60 °C

Класс защиты

IP41

Коммутационная износостойкость

более 500 циклов

Размеры, мм

>10H - <30H

без протектора

151х66х41

в защитном протекторе (изображение)

164х82х51

Вес

440 г

Характеристики входного аналогового звукового сигнала

Уровень входного сигнала (Balanced)

22dBu макс.

Импеданс

6.6 кОм

Диапазон частот

20 - 20000 Гц (-/+ 0.5 дБ)

Динамический диапазон

> 100 дБ

Соотношение сигнал/шум

> 100 дБ

Суммарные гармонические искажения

< 0.05% при +4 дБ (A-Weighting)

Разделение каналов (переходное затухание)

< -80 дБ @ 20 кГц

Характеристики выходного аналогового звукового сигнала

Уровень выходного сигнала (Balanced)

16dBu макс.

Импеданс

< 800 Ом

Диапазон частот

20 - 20000 Гц (-/+ 0.5 дБ)

Динамический диапазон

> 100 дБ

Соотношение сигнал/шум

> 100 дБ

Суммарные гармонические искажения

< 0.05% при +4 дБ (A-Weighting)

Разделение каналов (переходное затухание)

< -80 дБ @ 20 кГц

Характеристики DANTE® AUDIO

Частота дискретизации

44,1 кГц, 48 кГц, 88.2 кГц и 96 кГц

Битовая глубина

16, 24 и 32 бита

Задержка

на основе выбора пользователя (1 мс по умолчанию)

Скорость сетевого соединения

100 Мбит/с

Электрические характеристики

Потребляемая мощность

< 2 Вт

Стандарт питания

PoE (согласно IEEE 802.3af/at, класс 1)
