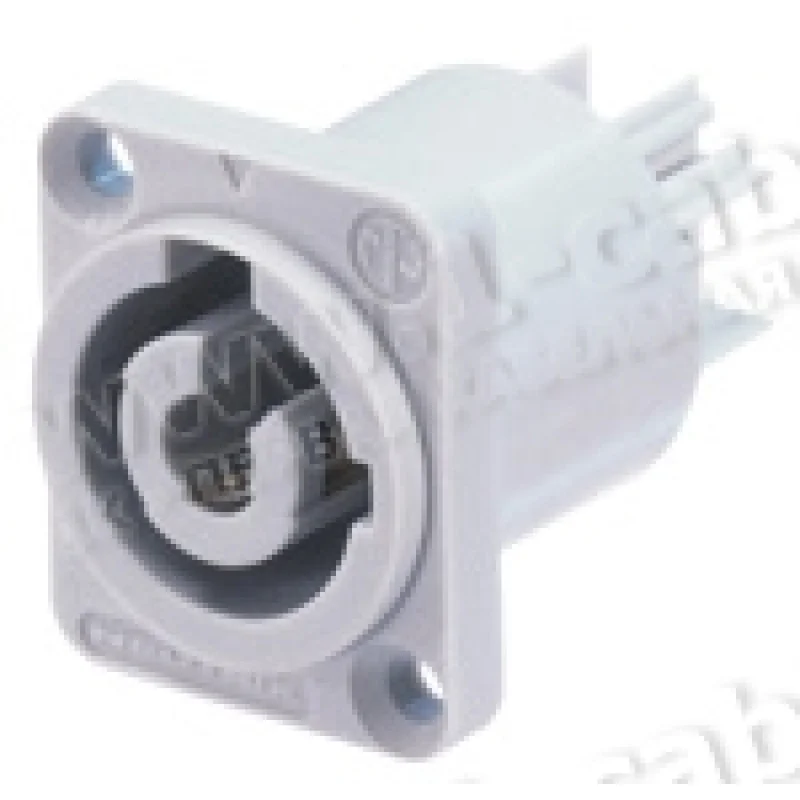

NAC3MPB - Панельный разъем B-типа, D-посадка, система отключения питания, кол-во контактов -3

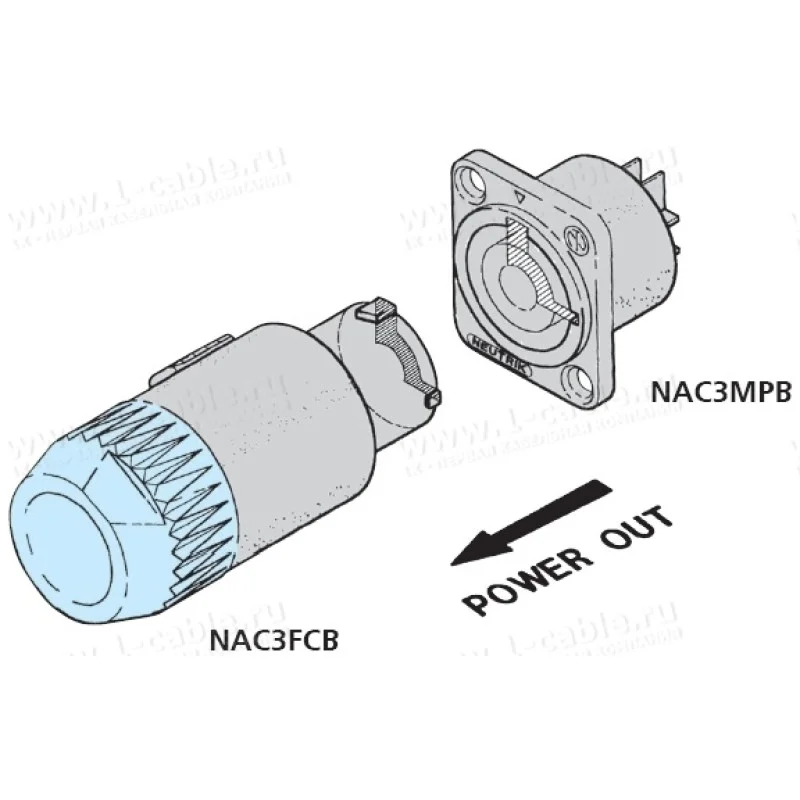

Панельный разъем powerCON, B- тип, по посадочному месту аналогичен XLR D-серии и NL4MP, NL2MP.Серый. Power OUT System.

Трехконтактный соединитель. Системы быстрой коммутации. Высокий коммутируемый ток (20 А.). Чрезвычайно надежный разъем, выполняющий все требования безопасности UL, VDE, SEV.  Очень удобная система зажима кабеля и высокий класс защиты.

Технические характеристики
Электрические:
• Номинальный ток: 20 A при сечении провода 2.5 mm2
• Номинальное напряжение: 250 Вольт (переменное)
• Напряжение пробоя диэлектрика: 4240 Вольт
• Сопротивление контакта: = 3 РјV после 5000 циклов коммутации
• Сопротивление изоляции
   начальное: > 2 ГОм
   после испытания высокой температурой: > 500 MОм

Механические:
• Диаметр зажимаемого кабеля: 5 - 15 мм
• Сила удержания кабеля: > 220 N, (зависит от материала кабеля)
• Кабель закрепляется в контактах с помощью винтов или пайкой. Номинальное сечение кабеля: 2.5 мм2 / 14 AWG
• Кабель к панельным разъемам подключается с помощью клемм: 0.187" x 0.02" (4.8mm x 0.5mm) (Neutrik NLFASTON) или пайкой.

Материалы элементов разъема:
• Корпус: PA 6 30% GR
• Вставка: PBTP 20% GR
• Контакты кабельных разъемов: ZnAI4Cu1 4 µм покрытие Ag.

• Контакты панельных разъемов: CuSn8 20 µм покрытие Ag.
• Материал вставки: PA 6 15% GR
• Зажим: POM
• Диапазон рабочих температур: -30В°C to +80В°C

Кодировка:
• Два независимых типа соединителей (A-тип, B-тип) имеют “ключи” на корпусе разъема. Кроме того, разъемы отличаются цветом:

• A-тип (POWER INLET) – голубого цвета

• B-тип (POWER OUTLET) – серого цвета
