TWRT-WW - Пульт ДУ, роторный настенный для контроллера серии TWC, 85х85х30мм, FTC (КНР)

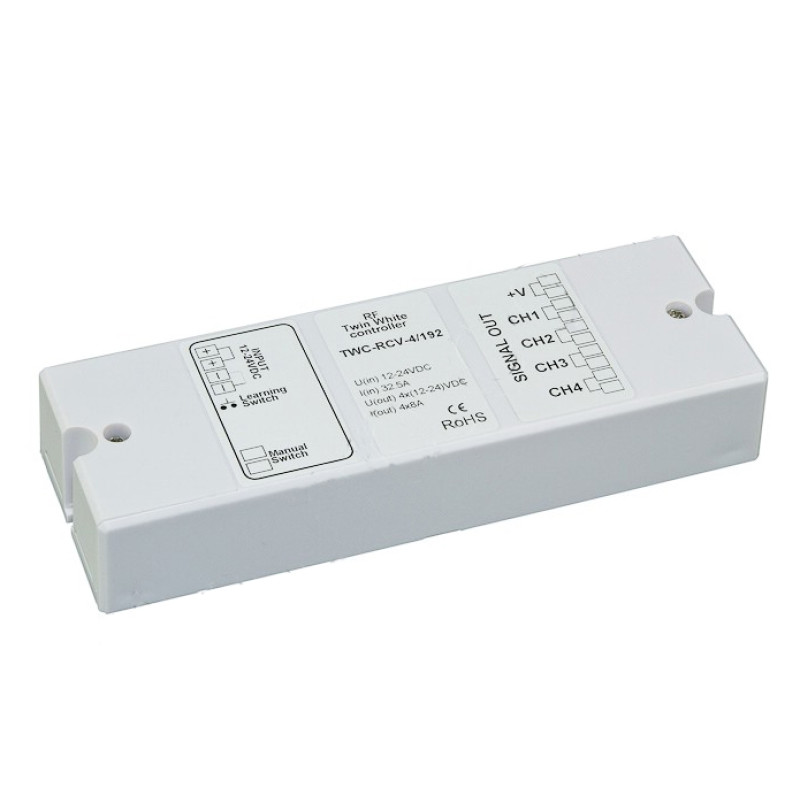

Контроллер имеет два канала управления один для холодного второй теплого источников света. Каналы спарены 2х2 и работают совместно по парам для удобства подключения и равномерного распределения подключенной нагрузки.
К клеммам CH1 И CH3 подключают источник холодного свечения, к CH2 И CH4 источник теплого свечения. Каждый из каналов расчитан на максимальный ток 8А. Таким образом максимальную нагрузку к контроллеру можно подключить 2х8=16А как для теплого так и для холодного источников света. Диапазон входного напряжения от 12 до 24В постоянного тока.

Режимы работы при помощи проводной кнопки:
включение и отключение света происходит при кратковременным нажатием на кнопку;
при удержаннии кнопки более 2х секунд происходтит регулировка яркости свечения;
двойное кратковременное нажатие на кнопку переводит контроллер в режим CTA*-регулировки цветовой температуры;
в режиме CTA* при удержании кнопки свечение будет изменяться от теплого к холодному, если отпустить кнопку и снова нажать, то изменение пойдет в обратную сторону. Двойное кратковременное нажатие вернет обратно в режим регулировки яркости;
в режиме реулировки яркости теперь можно менять интенсивность света предварительно установленной цветовой температуры в CTA* режиме;

*CTA - (color temperature adjustable).

Дистанциооное беспроводное управление

Один пульт TWRT-WW может быть синхронизирован с несколькими контроллерами TWC-RCV-4-192 и управлять ими одновременно. Такое решение может потребоваться для управления более мощной нагрузкой, чем способен только один контроллер.

Для синхронизации путьта ДУ с контроллером необходимо проделать следущее:
подключите нагрузку к контрллеру и подайте питающее напряжение;
нажмите кнопку "Learning Key" на контроллере и удерживайте до тех пор пока свет не моргнет 3 раза (таким образом произведен сброс настроек);
кратковременно нажмите кнопку "Learning Key" на контроллере, а затем сразу кнопку на роторе, свет должен моргнуть 1 раз (пульт и контроллер синхронизированы);
для синхронизации другого контроллера с тем-же пультом проделайте те-же действия с новым контроллером;

Режимы работы при помощи дистанционного пульта TWRT-WW.
для включения/отключения света кратковременно нажмите на ротор;
для релулировки яркости вращайте ротор по или против часовой стрелки;
для перехода в режим режим регулировки цветовой температуры нажмите кратковременно два раза;
в режиме регулировки цветовой температуры вращая ротор изменяется свечение от холодного к теплому;
двойное нажатие на ротор вернет в режим изменения яркости;
теперь можно изменять яркость той цветовой температуры свечения, который был установлен;
