VD104SY - Кабель для аналоговых и цифровых видеосигналов SDI/HDTV, группа 1.0/4.8AF

Предзаказ

Производитель: Klotz (Германия)
Модель: VD104SY
Артикул: 40965

163.91 ₴

99999 или более 163.91 ₴

Вес, кг:0.060-0.069

Внешн. диаметр, мм:6.9

Группа/стандарт:SDI Video

Диаметр жилы, мм:1.0

Единица измерения:м

Доставка

ROZETKA Delivery

от 100 ₴

Новой почтой в отделения и почтоматы

от 75 ₴

Укрпочтой в отделение по Украине

от 35 ₴

Оплата

ApplePay

оплата по счету

наличными

VD104SY - Кабель для аналоговых и цифровых видеосигналов SDI/HDTV, группа 1.0/4.8AF

163.91 ₴

Описание

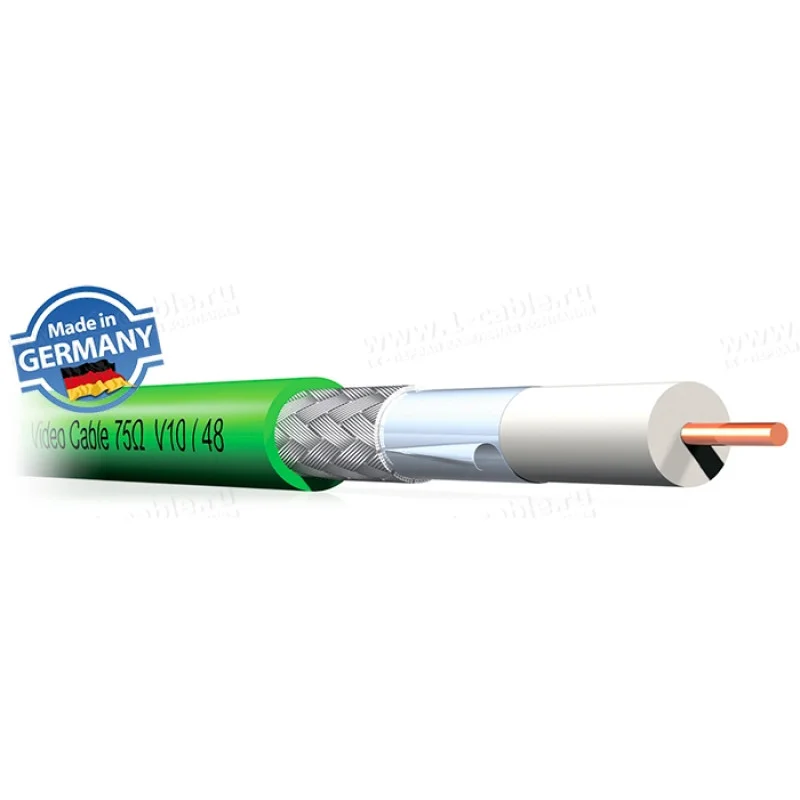

Стандартный HD-SDI видео кабель 75 Ом, внешним диаметром 6.9 мм. Кабель удобен для прокладки магистралей внутри помещений телевизионных студий, съемочных павильонов и аппаратных пресс-центров.

• для передачи цифрового или аналогового видео сигнала
• двойное экранирование – плетеный экран (95%) и фольга (100%)
• в версии VD104SH-E оболочка из полимера, не распространяющего горение FRNC Eca (кабель включен в европейский регламент о строительных продуктах (CPR - Construction Product Regulation), соответствует классу Eca)

Спецификация

Конструкция
Модель		VD104SY		VD104SH-E
Центральный проводник		голая медь, 1 жила x 1.0 мм Ø
Диэлектрик		спец.полиэтилен, слой 4.8 мм
Экран		плетеный, медь (95%) + фольга, ламинат (100%)
Внешняя изоляция		ПВХ, цвет зеленый		полимер (FRNC Eca), зеленый
Внешний диаметр		6.9 мм

Механические характеристики
Вес		64 г/м		53 г/м
Температурный диапазон		-20 °C / +70 °C		-30 °C / +70 °C
Мин. радиус изгиба		40 мм

Электрические характеристики
Волновое сопротивление		75 Ом ± 1%
Емкость		55 пФ / м
Скорость распространения		80%
Сопротивление пост. току:
центральный проводник		22 Ом / км
экран		6 Ом / км
Уровень экранирования		> 95 дБ
Затухание :
f= 1	МГц	0.8	дБ / 100 м.
f= 5	МГц	1.6	дБ / 100 м.
f= 10	МГц	2.1	дБ / 100 м.
f= 100	МГц	6.2	дБ / 100 м.
f= 200	МГц	8.9	дБ / 100 м.
f= 500	МГц	14.4	дБ / 100 м.
f= 800	МГц	18.5	дБ / 100 м.
f= 1000	МГц	20.9	дБ / 100 м.
f= 1500	МГц	26.0	дБ / 100 м.
Потери:
30 – 300	МГц	> 25	дБ
300 – 900	МГц	> 21	дБ
900 - 2150	МГц	> 19	дБ
Дистанция передачи сигнала:
270 Мбит/с - SMPTE 259, 480i (NTSC), 576i (PAL)		410 м.
360 Мбит/с - SMPTE 259, 480i (NTSC), 576i (PAL)		357 м.
1.5 Гбит/с - SMPTE 292, 720р, 1080i (HDTV)		114 м.
3.0 Гбит/с - SMPTE 424, 1080р		77 м.
3.0 Гбит/с - SMPTE 425, 1080р		155 м.
6.0 Гбит/с - SMPTE 2081-1, 4К (3840х2160)		105 м.

Характеристики

Вес, кг

0.060-0.069

Внешн. диаметр, мм

6.9

Группа/стандарт

SDI Video

Диаметр жилы, мм

1.0

Единица измерения

Категория

SDI/HDTV

Количество жил

Материал внешней изоляции

светостабилизированный ПВХ

Норма отпуска товара

от 1

Норма упаковки

100/200/300/500

Проводник

голая медь

Рабочий диапазон температур, °C

-20 до +70

Серия

для аналогових и цифровых видеосигналов

Форма

круглая

Цвет

зеленый

Экран

двойной: алюминиевый витой + плетеный 95%, луженая медь
