Продовжуючи серію матеріалів щодо збирання БПЛА, сьогодні детально розглядаємо найвразливіший апаратний вузол — конектори. У польових реаліях пластик неякісних підробок деформується від перевантажень, а слабкі роз'єми від'єднуються через вібрацію, що може призвести до втрати керування або повної втрати БПЛА. В цій статті розповідаємо, як підібрати конектори для дронів з урахуванням ваги, струмів та захисту від перешкод.
1. Знижуємо вагу БПЛА завдяки роз'ємам та проводам
У бойових умовах кожен зайвий грам впливає на запас енергії, дальність польоту та корисне навантаження БПЛА. У легких ударних БПЛА та FPV-збірках конектори самі по собі важать небагато, але разом із товстою ізоляцією та довгими проводами вони додають непотрібні грами.
Як заощадити корисне навантаження дрона під час збирання:
- Відмовляйтеся від конекторів на користь прямого паяння. Якщо ви збираєте дрон-камікадзе, конектори — це зайва вага й додаткова точка відмови. Демонтуйте штатні роз'єми та паяйте проводи безпосередньо до контактних майданчиків відповідного модуля (польотного контролера, ESC, VTX або приймача). Роз'єми варто залишати лише на тих вузлах, які потребують регулярної польової заміни. У більшості FPV-дронів мотори також припаюються безпосередньо до ESC.
- Видаляйте проводи, що не використовуються (депінування). У комплекті з електронікою часто йдуть готові шлейфи з конекторами JST на 6–8 пінів, із яких вам потрібні лише чотири (наприклад: живлення, земля, RX, TX). Не скручуйте зайві проводи в клубок — акуратно витягуйте піни, що не використовуються, із пластикового корпусу роз'єму. Це знизить вагу та звільнить місце всередині рами.
- Оптимізуйте ізоляцію XT60. На багатьох готових кабелях живлення XT60 використовується пластиковий захисний кожух. За необхідності його можна зняти та ізолювати місця паяння якісною термозбіжкою — це компактніше та легше. (Для легких збірок, наприклад 3–5", часто використовують XT30, а для потужніших платформ — XT60).
- Ріжте проводи до мінімуму. Конектори не існують у вакуумі. Зайві 5–7 сантиметрів товстого мідного проводу AWG12 або AWG14 важать більше, ніж сам штекер. Залишайте рівно ту довжину проводу, яка необхідна для підключення батареї без сильного натягу.
- Використовуйте алюміній для багатоконтактних з'єднань. Якщо використовуються авіаційні багатоконтактні з'єднувачі (наприклад, серії MIL-DTL-38999), краще вибирати алюмінієві корпуси. Стандартні сталеві версії додають десятки грамів ваги на кожному вузлі.
Зверніть увагу: Зворотний бік тотальної мініатюризації та економії ваги — зниження ремонтопридатності. Ті ж компактні мікророз'єми SH 1.0 (JST) чудово економлять місце на платі, але спроба від'єднати забитий брудом штекер у польових умовах часто призводить до пошкодження гнізда. Тому завжди дотримуйтеся балансу. Для вузлів, які операторам доводиться перепідключати регулярно (наприклад, змінні модули під різні діапазони зв'язку), розумніше використовувати конектор із механічною фіксацією, наприклад JST-GH, який краще підходить для інтенсивної польової експлуатації.
2. Вибираємо силові конектори для стабільної роботи БПЛА під високими струмами
Важкі дрони-бомбардувальники та навантажені камікадзе споживають у пікових режимах до 200 ампер. Якщо контакт у силовому роз'ємі слабкий, через підвищений перехідний опір він починає перегріватися. У результаті може деформуватися корпус роз'єму, що зрештою призводить до короткого замикання або повного знеструмлення дрона в повітрі.
Що враховувати під час вибору силового роз'єму для дрона:
- Купуйте тільки оригінальні конектори. Ринок завалений дешевими копіями XT60 та XT90. У підробках використовується сплав із гіршою провідністю, а їхній пластиковий корпус деформується вже на етапі роботи паяльником. Економія на штекері знижує загальну надійність дорогого борта.
- Переходьте на AS150 або QS8 для важких машин. Звичайні XT90 не завжди справляються з тривалим навантаженням великих вантажних гексакоптерів. Для машин, де струми стабільно перевищують 100–150 А, використовуйте спеціалізовані циліндричні конектори. Вони масивніші, але розраховані на тривалі польоти з великим корисним навантаженням.
- Використовуйте антиіскрові роз'єми для потужних батарей. Під час підключення батареї на 6S або 8S розряджені вхідні конденсатори на ESC різко заряджаються, що викликає іскріння. За кілька десятків підключень ця іскра руйнує покриття контакту, підвищуючи його опір. Рішення — роз'єми із системою Anti-spark (наприклад, XT90-S), усередині яких стоїть резистор передзаряду, що плавно пускає струм.
- Закладайте температурний запас потужності. Якщо в характеристиках роз'єму вказано 60 ампер, це значення розраховане для кімнатних умов із нормальним тепловідведенням. Влітку, всередині закритого корпусу або під щільною термозбіжкою, допустимий робочий струм конектора знижується. Вибирайте силовий роз'єм із запасом по струму у 20–30%.
Головна причина перегріву силових вузлів часто криється не в самих роз'ємах, а в якості монтажу. Чим вищий струм, тим сильніше виявляються наслідки поганого паяння. Холодне паяння, непропай або незмиті залишки флюсів різко підвищують опір у точці контакту. Використовуйте паяльники потужністю від 80 Вт і якісний припій. Жили мають бути якісно пролуджені лише на довжину, необхідну для паяння. Повне просочування проводу припоєм робить його менш гнучким і підвищує ризик перелому жили в місці переходу від жорсткої ділянки до гнучкої.
3. Захищаємо роз'єми БПЛА від випадання через вібрацію двигунів та удари
Двигуни, агресивні маневри та жорсткі посадки генерують вібрацію, яка з часом послаблює контакт штекерів у гніздах. Щоб дрон не знеструмило в повітрі, з'єднання потрібно збирати із запасом механічної міцності.
Як вберегти БПЛА від відриву контактів під час трясіння та ударів:

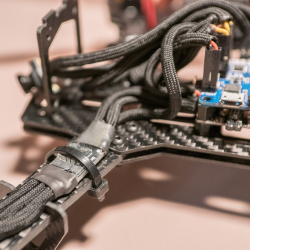

- Жорстко фіксуйте силові проводи. Батарейний провід із роз'ємом XT60/XT90 не повинен вільно бовтатися. Прикріпіть його до карбонової рами нейлоновою стяжкою. При ривку або відстібанні батареї фізичне навантаження має лягати на раму, а не на місця паяння проводів до ESC.
- Використовуйте замки на шлейфах. Там, де це можливо, переходьте на конектори JST-GH із механічною засувкою. На відміну від JST-SH, які тримаються завдяки тертю, вони краще захищені від випадкового роз'єднання при натягуванні шлейфа.
- Проклеюйте дрібну периферію. Гнізда JST на польотному контролері або відеопередавачі не мають замків. Обов'язково фіксуйте вставлений штекер еластичним клеєм (наприклад, B-7000). Поліуретановий клей гасить вібрації і за необхідності знімається, не пошкоджуючи плату.
- Ставте Push-Pull на зовнішні підвіси. На багаторазових розвідниках звичайні штекери можуть розхитуватися. Для систем скидання та камер застосовуйте циліндричні конектори (LEMO або ODU). Вони фіксуються механічно, і вирвати їх випадковим ривком за кабель значно складніше.
- Застосовуйте Pogo-Pin у механізмах власної розробки. Під час друку скидів на 3D-принтері складно досягти ідеального припасування деталей. Підпружинені контакти Pogo-Pin компенсують конструктивні люфти та зберігають електричний ланцюг.
Часта причина відриву роз'ємів — неправильне укладання проводів. Польотний контролер встановлюється на силіконові демпфери й «плаває» всередині рами, гасячи вібрації. Якщо прокласти провід від жорстко закріпленої камери до польотника з натягом, вібрація передаватиметься по проводу. Провід спрацює як важіль і може виламати JST-гніздо. Залишайте невеликий запас на внутрішніх проводах для компенсації цих коливань.
4. Надійно ізолюємо роз'єми БПЛА від вологи, конденсату та перешкод РЕБ
Запуск із вологих укриттів, посадка в мокру траву та вплив РЕБ — стандартні умови експлуатації. Волога окислює контакти та викликає витоки струму, а неекрановані ВЧ-з'єднання вразливі до радіошуму.
Як правильно герметизувати та екранувати роз'єми дрона:
- Використовуйте термозбіжку з клеєм для силових вузлів. Звичайна термозбіжка забезпечує механічну та електричну ізоляцію, але не гарантує герметичності — волога може проникати всередину капілярним шляхом по жилах проводу. Використовуйте термозбіжку з внутрішнім клейовим шаром для відкритих контактів XT. При нагріванні клей заповнює порожнечі та герметизує стик.
- Забезпечте надійний електричний контакт обплетення. В умовах роботи систем РЕБ якість відео та телеметрії знижується. Для ВЧ-трактів важливо використовувати якісні роз'єми (SMA), що забезпечують надійний електричний контакт обплетення по всьому колу роз'єму. Пошкоджене обплетення або порушення його контакту значно погіршують ефективність екранування та підвищують сприйнятливість лінії до перешкод.
- Правильно наносьте конформне покриття. Відкриті доріжки, елементи та місця паяння на платах покривають лаком (Plastic 71, силікон або акрил). Перед нанесенням обов'язково заклейте малярським скотчем порти USB, кнопки та гнізда JST. Потрапляння лаку на контактні поверхні роз'ємів і кнопок може погіршити електричний контакт та ускладнити обслуговування.
- Застосовуйте стандарт IP67 для зовнішніх підвісів. Штекери зовні рами першими приймають на себе сніг та бруд. Для зовнішніх підключень на багаторазових крилах краще використовувати захищені конектори з гумовими ущільнювачами.
- Враховуйте утворення конденсату. Коли дрон заносять із морозу в тепле приміщення, на холодних металевих деталях і пінах роз'ємів утворюється конденсат. Якщо підключити батарею до того, як плата просохне, волога може спровокувати струми витоку або короткі замикання, вивівши з ладу польотний контролер. Заливка плат лаком — базова страховка від подібних ситуацій.
Детальніше про те, як захистити кабельні та провідні з'єднання дрона від вібрації, вологи, пилу та температури, ви можете прочитати в нашій великій тематичній статті.
5. Забезпечуємо стабільну передачу відеосигналу та телеметрії через ВЧ-роз'єми БПЛА
Найменше порушення в антенному роз'ємі призводить до втрати відеолінку або проблем із керуванням. Радіочастотні конектори чутливіші до механічних пошкоджень і вимагають іншого підходу під час збирання.
Особливості роботи із сигнальними конекторами:

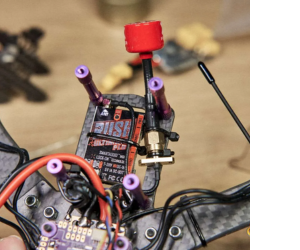

- Акуратне затягування роз'ємів SMA. Антени відеопередавачів (VTX) кріпляться на конектори SMA або RP-SMA. За необхідності утримуйте основу роз'єму другим ключем, уникаючи надмірного затягування. Надмірне затягування може пошкодити мікрорізьбу або геометрію центрального піна, що порушить узгодження імпедансу та негативно позначиться на дальності зв'язку.
- Урахування ресурсу гнізд U.FL. Мікророз'єми IPEX (U.FL) на платах приймачів і VTX не призначені для постійного перепідключення. Їхній механічний ресурс обмежений. Це ніжні елементи, які легко пошкодити при грубому підключенні або зірвати при жорсткій посадці.
- Використання гнучких пігтейлів. Не рекомендується виводити жорстку антену безпосередньо з U.FL роз'єму плати. Для виведення сигналу назовні застосовуйте гнучкі кабелі-перехідники (пігтейли). При ударі або зачепі навантаження припаде на пігтейл та його кріплення, знижуючи ризик відриву порту на відеопередавачі.
- Додаткова фіксація еластичними сумішами. Штатна засувка мікророз'єму U.FL не завжди надійна в умовах сильних вібрацій. Після встановлення зафіксуйте з'єднання краплею еластичного клею (наприклад, B-7000).
Головне правило під час роботи з ВЧ-платами — не використовуйте ціанакрилат (суперклей) для фіксації роз'ємів. Після застигання він стає крихким, не гасить вібрації й робить акуратний демонтаж роз'єму практично неможливим. Крім того, під час полімеризації ціанакрилат може залишати на сусідніх поверхнях білий наліт (blooming), що небажано для чутливої електроніки.
