Зимові польоти на FPV-дроні часто закінчуються несправністю ще до зльоту: під час різкого винесення дрона з теплої машини на мороз усередині відеопередавача (VTX) миттєво випадає конденсат. Через перепад температур під радіатором утворюється точка роси, яка призводить до зникнення зображення в окулярах або перегоряння плати під час увімкнення живлення. Щоб захистити відеопередавач від вологи на холоді, необхідно правильно акліматизувати дрон перед стартом і повністю прибрати повітряні порожнини всередині корпусу VTX.
Чому зникає відео і згорає відеопередавач (VTX) на морозі після винесення з авто?
Головна причина, чому згорає відеопередавач або з'являється чорний екран в FPV-окулярах взимку, — це прихований конденсат, який утворюється всередині корпусу VTX під час різкого винесення дрона з теплого салону автомобіля на холод. На відміну від відкритого політного контролера, плата відеопередавача закрита масивним алюмінієвим радіатором, який під час зміни температури з +22°C на мінусову працює як пастка для вологи.
Ось чому зникає відео на дроні взимку відразу після винесення із салону:
- Замкнене тепле повітря охолоджується під радіатором: поки дрон перебуває у прогрітій машині, де дихають люди і тане сніг на килимках, тепле вологе повітря заповнює всі мікропорожнини під металевою кришкою VTX, щілини навколо термопрокладок і антенний роз'єм.
- Миттєво промерзає корпус і виникає точка роси: на вулиці алюмінієвий радіатор вкривається кригою за 20–30 секунд — замкнене всередині тепле повітря різко охолоджується від контакту з холодним металом, досягає точки роси, і волога випадає мікрокраплями безпосередньо на SMD-компоненти плати.
- Відбувається коротке замикання під час подання живлення: коли пілот відразу під'єднує акумулятор, краплі роси змішуються з мікрозалишками паяльного флюсу і солей на текстоліті, перетворюючись на струмопровідний електроліт і замикаючи доріжки.
Навіть якщо конденсат не замикає ліній живлення безпосередньо, водяна плівка на високочастотних доріжках радіотракту і в гнізді антени критично змінює хвильовий опір кола (КСХ). Під час увімкнення живлення потужний радіосигнал не може пройти в антену, відбивається назад у вихідний каскад і за кілька секунд спалює чип підсилювача потужності (RF PA).
Чи потрібно охолоджувати дрон перед польотом взимку і як виносити його з теплої машини?
Охолоджувати дрон перед зимовим польотом потрібно обов'язково: до під'єднання акумулятора температура рами та відеопередавача має зрівнятися з вуличною, інакше через перепад температур усередині VTX випаде роса. Щоб під час винесення дрона з теплої машини на холод на платах не утворився конденсат, необхідно ізолювати метал, який охолоджується, від контакту з теплим вологим повітрям.
Запам'ятайте базові правила, як виносити дрон з теплої машини на мороз без ризику для електроніки:
- Перевозьте сам дрон у холодній зоні авто: транспортуйте борт у неопалюваному багажнику, кофрі на даху або кузові пікапа — коли температура відеопередавача від початку є такою ж, як вулична, перепаду температур під час вивантаження не відбувається.
- Зберігайте акумулятори окремо в теплі: тримайте в прогрітому салоні, термосумці з грілкою (+20...+25°C) або у внутрішній кишені куртки тільки політні батареї, апаратуру керування та окуляри, встановлюючи теплий акумулятор на вже холодний дрон безпосередньо перед зльотом.
- Провітрюйте салон перед зупинкою: якщо дрон їхав усередині машини без окремого багажника, за 5 хвилин до приїзду на точку вимкніть обігрівач салону і трохи відчиніть вікна, щоб заздалегідь знизити вологість і температуру повітря навколо борта.
- Охолоджуйте борт плавно в закритому пакеті із силікагелем: перед виходом із теплої машини на мороз покладіть дрон у щільний поліетиленовий зіп-пакет або гермомішок разом із 3–5 великими пакетиками сухого силікагелю і залиште закритий пакет на вулиці на 10–15 хвилин до повного охолодження.
Силікагель усередині герметичного пакета вбирає вологу з невеликого замкненого об'єму повітря швидше, ніж вона встигає осісти на радіаторі відеопередавача під час його охолодження. Перевірити, що температурний бар'єр точки роси подолано і дрон готовий до увімкнення, можна за двома ознаками: металевий корпус VTX має стати повністю холодним на дотик, а лінза курсової камери — залишитися абсолютно прозорою без внутрішнього запотівання скла.
Як захистити плату та роз'єми VTX від конденсату під радіатором?
Оскільки взимку польоти часто відбуваються в умовах туману, високої вологості та снігопаду, одних лише правил винесення з машини недостатньо — відеопередавач потребує правильної внутрішньої герметизації. Щоб захистити плату VTX від конденсату в разі перепадів температур, потрібно не просто покрити деталі лаком, а фізично витіснити вільне повітря з-під металевого радіатора.
Розберемо покроково, як захистити відеопередавач від конденсату і правильно витіснити повітря з-під радіатора:
- Розберіть корпус із попереднім нагріванням: викрутіть гвинти і зніміть радіатор, попередньо прогрівши його побутовим феном до 50–60°C, щоб заводська термопрокладка, яка міцно прилипла, розм'якшилася і не відірвала дрібні деталі з плати.
- Очистьте текстоліт від залишків флюсу: ретельно промийте плату 99%-м ізопропіловим спиртом і м'яким пензликом, прибравши заводський наліт і солі, які під час контакту з росою проводять електричний струм.
- Ізолюйте тепловідвідні зони та кнопки: заклейте шматочками малярного або каптонового скотчу плоскі верхні кришки чипів (через які відводиться тепло на радіатор), кнопку перемикання каналів і внутрішню частину антенного роз'єму.
- Покрийте обв'язку еластичним силіконовим лаком: нанесіть тонкий шар термостійкого лаку на всі дрібні SMD-резистори, конденсатори та ніжки мікросхем навколо чипів, перевіривши відсутність пропусків під променем ультрафіолетового ліхтарика.
- Ліквідуйте повітряні порожнини термопрокладками: замініть вузькі штатні термопрокладки на широкі м'які листи або нанесіть густу рідку термопрокладку (Thermal Putty), щоб під час притискання радіатора всередині корпусу не залишилося повітряних кишень.

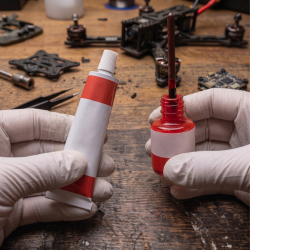

- Захистіть роз'єми мастилом і герметиком: перед під'єднанням пігтейла антени та шлейфа живлення нанесіть всередину конектора (MMCX або U.FL) краплю силіконового діелектричного мастила, яке не пустить воду до центрального контакту, а зовні зафіксуйте вхід кабелю безкислотним силіконовим герметиком.
Заповнення всього вільного простору під кришкою радіатора м'яким термоінтерфейсом вирішує проблему конденсату на фізичному рівні: якщо всередині передавача немає об'єму повітря, то під час винесення з тепла на мороз волога просто не зможе випасти на плату. Крім того, монолітний шар м'якої термопрокладки пом'якшує температурний удар по пайці чипів, не даючи текстоліту різко стискатися під час контакту з морозним повітрям. Якщо ж ви хочете глибше розібратися в тонкощах фіксації периферії та захисту шлейфів, рекомендуємо прочитати нашу попередню статтю про те, як і чим правильно герметизувати з'єднання дрона.
Чи можна заносити замерзлий дрон у теплу машину для заміни акумулятора?
Заносити замерзлий після польоту дрон у теплу машину між вильотами категорично не можна — саме ця помилка найчастіше призводить до заливання відеопередавача водою під час зимових виїздів. Щойно промерзлий до -10°C алюмінієвий радіатор VTX потрапляє в тепле і вологе повітря автомобільного салону, на крижаному металі та платі миттєво виступає рясна роса — так само, як запотіває холодна скляна пляшка в теплій кімнаті.
Щоб виключити конденсат на дроні взимку між вильотами, дотримуйтесь цих суворих заборон:
- Обслуговуйте дрон виключно на вулиці: замінюйте політні акумулятори, виправляйте антени і замінюйте погнуті пропелери тільки на відкритому повітрі (на капоті, складаному столику або у відкритому холодному багажнику).
- Очищайте від снігу насухо без обігрівача авто: якщо після посадки в кучугуру на раму набився сніг, відразу зметіть його сухим жорстким пензликом на вулиці, поки корпус холодний і сніжинки не почали танути, і ніколи не сушіть дрон під потоком гарячого повітря з автомобільного обігрівача між польотами.
- Заносьте борт у салон тільки після завершення всіх вильотів: заносьте дрон у теплу машину тільки тоді, коли ви повністю закінчили літати і збираєтеся додому, обов'язково від'єднавши силовий роз'єм акумулятора.
Коли ви привезете замерзлий дрон додому в теплій машині, на його корпусі та всередині вузлів неминуче виступить дорожній конденсат. Щоб ця волога не спричинила корозію контактів і окиснення доріжок під радіатором VTX, одразу після повернення дістаньте знеструмлений дрон із сумки або коробки і залиште його розпакованим у сухій кімнаті на 2–3 години до повного висихання.
Чи потрібно прогрівати відеопередавач перед зльотом на морозі?
Коротке передстартове прогрівання відеопередавача на морозі допомагає остаточно висушити можливу мікроплівку вологи на текстоліті та вивести частоту передавача в робочий діапазон. Однак гріти VTX на землі взимку необхідно за чітким таймінгом, щоб не отримати зворотну проблему — тепловий пробій кристала без повітряного обдування.
Якщо ви сумніваєтеся, чи потрібно прогрівати відеопередавач перед зльотом, використовуйте цей короткий безпечний таймінг:
- Виводьте VTX на робочу потужність за 15–20 секунд до старту: після під'єднання теплої батареї до охолодженого дрона вимкніть режим мінімальної потужності (PitMode) за півхвилини до запуску моторів — внутрішнє тепло чипа швидко підніме температуру плати під радіатором вище точки роси і випарує залишкову мікроросу.
- Злітайте не пізніше ніж через 40–60 секунд: не тримайте увімкнений на повну потужність відеопередавач на землі довше хвилини, оскільки без примусового обдування пропелерами локальне нагрівання кристала перевищить критичний поріг раніше, ніж тепло встигне розійтися по крижаному зовнішньому радіатору.
- Таке двадцятисекундне прогрівання особливо рятує під час польотів за температури, близької до нуля (+2...-3°C), в умовах густого туману або мокрого снігу, коли вологість вуличного повітря наближається до 100%. Щойно чип відеопередавача прогріває внутрішній простір корпусу хоча б на 10–15 градусів вище вуличної температури, всередині VTX формується суха зона, і відеозв'язок працює стабільно протягом усього польоту.
